H3CR-A, -F, -H 시리즈의 배선을 알려주세요.

아래 표에서 확인해 주십시오.
사용하실 형식을 확인하신 후, (표1)～(표9)를 참조해 주십시오.
( 본체 형식 게재 위치에 대해서는 해당 FAQ를 참조해 주십시오.)

【주의사항】

■전원 전압

・교류로 사용할 경우 극성은 없습니다.
・직렬로 사용할 경우 극성이 있습니다.
・11핀: ② 단자가 마이너스, ⑩ 단자가 플러스
・8핀: ② 단자가 마이너스, ⑦ 단자가 플러스
・전원 전압 사양 종류에 대해서는 해당 FAQ를 참조해 주십시오.

■입력

・입력 사양에 맞춰 연결해 주십시오.
・형식 H3CR-A, 형식 H3CR-H□RL 입력 기기용 전원은 1차와 2차가 절연된 전원 트랜스를 사용하고, 2차 측이 접지되지 않은 것을 사용하십시오. 자세한 내용은 해당 FAQ를 참조하십시오.

■출력 연결에 관

하여

・접점 출력의 경우 극성이 없으나, 트랜지스터 출력의 경우 극성이 있습니다.
・연결하는 부하는 출력 정격에 맞춰 연결하십시오.

●출력 정격

・접점 출력
　AC250V/DC30V 5A, DC125V 0.15A　저항 부하(cosφ＝1)　최소 적용 부하 DC5V 10mA
・트랜지스터 출력
　NPN 오픈 콜렉터　DC30V max.　100mA max.　잔류 전압 2V 이하

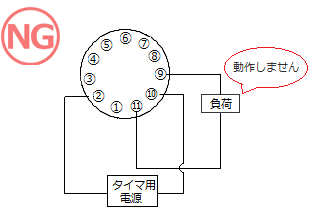

・형식 H3CR 시리즈의 배선은 무전압 출력입니다.부하와 부하용 전원을 직렬로 연결하십시오.
・형식에 따라 연결하는 단자 번호가 다릅니다.

　　　　


■연결
사용하실 형식을 확인하신 후, (표1)～(표9)를 참조하십시오.　

시리즈	핀 수	형식	동작의 종류	단자 배치 연결(참고)
형 H3CR-A	11	형 H3CR-A 형 H3CR-A-301 형 H3CR-A-313 *1 형 H3CR-A-343 *1 형 H3CR-A-400 *2 형 H3CR-A-43 *3 *8 형 H3CR-A-601 *2 형 H3CR-A-602 *1 형 H3CR-A-302 *4 형 H3CR-A-31 *5	전원 시작　 신호 시작	(표1)
		형 H3CR-AP	신호 시작 *6	(표2)
		형 H3CR-AS	전원 시작 신호 시작	(표3)
	8	형 H3CR-A8 형 H3CR-A8-313 *1 형 H3CR-A8-400 *2 형 H3CR-A8-43 *3 *8 형 H3CR-A8-601 *2 형 H3CR-A8-604 *2 *8	전원 시작 *7	(표 4)
		형 H3CR-A8E 형 H3CR-A8E-343 *1	전원 시작 *7	(표 5)
		형식 H3CR-A8S	전원 시작 *7	(표 6)
시리즈	핀 수	형식	동작의 종류	단자 배치 연결(참고)
형 H3CR-F	11	형 H3CR-F 형 H3CR-FN	전원 시작 *7	(표 7)
	8	형 H3CR-F8 형 H3CR-F8-343 *1 형 H3CR-F8	전원 시작 *7	(표 4)
형 H3CR-H	11	형 H3CR-HRL	전원 시작 *7	(표 8)
	8	형 H3CR-H8L	전원 시작 *7	(표4)
		형식 H3CR-H8RL	전원 시작 *7	(표9)

*1　형식 H3CR-A□-313, -343, -602는 진동 대책 제품입니다.
기타 사양은 말미의 「-313」「-343」「-602」를 제외한 형식과 동일합니다.
*2　형식 H3CR-A□-400, -601, -604는 기판 코팅 제품입니다.
기타 사양은 말미 「-400」「-601」「-604」를 제외한 형식과 동일합니다.
*3　형 H3CR-A□-43은 내장 릴레이에 플라스틱 실링 릴레이(금도금 접점)를 사용한 제품입니다.
기타 사양은 말미 「-43」을 제외한 형식과 동일합니다.
*4　형식 H3CR-A□-302는 DC24V 전용 제품으로 돌입 전류를 저감한 타입입니다.
형식 H3CR-A□-302 DC24의 돌입 전류는 약 50mA입니다.
형식 H3CR-A□ AC24-48/DC12-48의 돌입 전류는 약 570mA(DC26.4V 사용 시)입니다.
기타 사양은 말미의 「-302」를 제외한 형식과 동일합니다.
*5　형식 H3CR-A□-31은 DC100V 전용 제품(사용 전압 범위: DC50V~DC137.5V)입니다.
기타 사양은 말미의 「-31」을 제외한 형식과 동일합니다.
*6 전원 스타트는 불가능합니다.
*7 신호 스타트는 불가능합니다.
*8 2022년 3월 말에 생산을 종료합니다. 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.


(표1)　형식 H3CR-A-□
●단자 배치

내용	단자 번호	비고
전원	② ⑩	*9
시작 입력	② ⑥	무전압 입력 *10
리셋 입력	② ⑦	무전압 입력 *10
게이트 입력	② ⑤	무전압 입력 *10
출력( 시간 제한 접점・a 접점 )	①(공통)　③(a접점)　과　⑪(공통)　⑨(a접점)	*11
출력( 시간 제한 접 점 ・b 접점)	①(공통)　④(b접점)　과　⑪(공통)　⑧(b접점)

*9 교류로 사용할 경우 극성은 없습니다.
직렬로 사용할 경우 극성이 있으며, ② 단자가 마이너스, ⑩ 단자가 플러스입니다.
전원 전압 사양의 종류에 대해서는 해당 FAQ를 참조하십시오.
*10 입력 기기용 전원은 1차와 2차가 절연된 전원 트랜스를 사용하고, 2차 측이 접지되지 않은 것을 사용하십시오. 자세한 내용은 해당 FAQ를 참조하십시오.
*11 연결하는 부하는 출력 정격에 맞춰 연결하십시오.
출력 정격: AC250V/DC30V 5A, DC125V 0.15A　저항 부하(cosφ＝1)　최소 적용 부하 DC5V 10mA

●연결

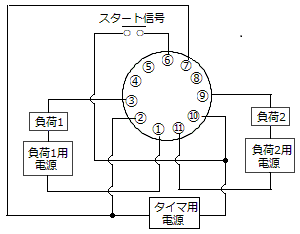

・시간 제한 접점(a 접점・①③ 단자)에 부하 1을, 시간 제한 접점(a 접점・⑪⑨ 단자)에 부하 2를 연결하는 경우의 배선입니다.
(연결하는 부하가 하나인 경우, 부하 1, 부하 2 중 하나에 연결하십시오.)
・게이트 입력은 생략했습니다.

전원 시작/신호 시작	연결(참고)
전원 시작	● 타이머의 전원 및 부하의 전원을 별도로 취하는 경우 　 ● 타이머 전원 및 부하 전원을 공통으로 사용하는 경우
신호 시작	● 타이머 전원 및 부하 전원을 별도로 공급하는 경우 　 ● 타이머 전원 및 부하 전원을 공통으로 사용하는 경우

(

표2)　형식 H3CR-AP
●단자 배치

내용	단자 번호	비고
전원	② ⑩	*9
시작 입력	⑩ ⑥	전압 입력
출력(시간 제한 접점・a 접점)	①(공통)　③(a접점) 　과　⑪ (공통)　⑨(a접점)	*11
출력(시간 제한 접점・b 접점)	①(공통)　④(b접점)　과　⑪(공통)　⑧(b접점)

*9 교류로 사용할 경우 극성은 없습니다.
직렬로 사용할 경우 극성이 있으며, ② 단자가 마이너스, ⑩ 단자가 플러스입니다.
전원 전압 사양의 종류에 대해서는 해당 FAQ를 참조하십시오.
*11 연결하는 부하는 출력 정격에 맞춰 연결하십시오.
출력 정격: AC250V/DC30V 5A, DC125V 0.15A 저항 부하(cosφ＝1) 최소 적용 부하 DC5V 10mA

●연결
・시간 제한 접점(a 접점・①③ 단자)에 부하 1을, 시간 제한 접점(a 접점・⑪⑨ 단자)에 부하 2를 연결하는 경우의 배선입니다.
(연결하는 부하가 하나인 경우, 부하 1, 부하 2 중 하나에 연결하십시오.)
・타이머용 전원 및 입력용 전원을 공통으로 한 경우의 연결입니다.
(타이머용 전원 및 입력용 전원은 별도 전원이어도 무방합니다.)

전원 시작/신호 시작	연결(참고)
신호 시작	● 타이머의 전원과 부하의 전원을 별도로 취하는 경우 ● 타이머 전원 및 부하 전원을 공통으로 사용하는 경우

(

표3)　형식 H3CR-AS
●단자 배치

내용	단자 번호	비고
전원	② ⑩	*9
시작 입력	② ⑥	무전압 입력 *10
리셋 입력	② ⑦	무전압 입력 *10
게이트 입력	② ⑤	무전압 입력 *10
출력(트랜지스터 출력)	⑪ ⑨	극성이 있습니다. ⑪이 에미터 측입니다. *12 *13

*9 교류로 사용할 경우 극성은 없습니다.
직렬로 사용할 경우 극성이 있으며, ② 단자가 마이너스, ⑩ 단자가 플러스입니다.
전원 전압 사양의 종류에 대해서는 이 FAQ를 참조하십시오.
*10 입력 기기용 전원은 1차와 2차가 절연된 전원 트랜스를 사용하고, 2차 측이 접지되지 않은 것을 사용하십시오. 자세한 내용은 해당 FAQ를 참조하십시오.
*12 연결하는 부하는 출력 정격에 맞춰 연결하십시오.
출력 정격: NPN 오픈 콜렉터 DC30V max. 100mA max. 잔류 전압 2V 이하
*13 형식 H3CR-A□S의 트랜지스터 출력은 포토커플러로 내부 회로와 절연되어 있으므로, NPN 출력 타입으로도, PNP(등가) 출력 타입으로도 모두 사용하실 수 있습니다.
　　
●연결
・게이트 입력은 생략했습니다.

전원 시작/신호 시작	연결(참고)
전원 시작	● 타이머의 전원 및 부하의 전원을 별도로 취하는 경우 　　　 　　 ● 타이머 전원 및 부하 전원을 공통으로 사용하는 경우
신호 시작	● 타이머 전원 및 부하 전원을 별도로 공급하는 경우 　　 ● 타이머 전원 및 부하 전원을 공통으로 사용하는 경우

(표4)　형식 H3CR-A8-□　형식 H3CR-F8-□　형식 H3CR-H8L

●단자 배치

내용	단자 번호	비고
전원	② ⑦	*9
출력(시간 제한 접점・a 접점)	①(공통)　③(a접점)　과　⑧(공통)　⑥(a접점)
출력(시간 제한 접점・b 접점)	①(공통)　④(b접점)　과　⑧(공통)　⑤(b접점)	*11

*9 교류로 사용할 경우 극성은 없습니다.
직렬로 사용할 경우 극성이 있으며, ② 단자가 마이너스, ⑩ 단자가 플러스입니다.
전원 전압 사양의 종류에 대해서는 해당 FAQ를 참조하십시오.
*11 연결하는 부하는 출력 정격에 맞춰 연결하십시오.
출력 정격: AC250V/DC30V 5A, DC125V 0.15A　저항 부하(cosφ＝1)　최소 적용 부하 DC5V 10mA

●연결
・시간 제한 접점(a 접점・①③ 단자)에 부하 1을, 시간 제한 접점(a 접점・⑧⑥ 단자)에 부하 2를 연결하는 경우의 배선입니다.
(연결하는 부하가 하나인 경우, 부하 1, 부하 2 중 하나에 연결하십시오.)

전원 시작/신호 시작	연결(참고)
전원 시작	● 타이머의 전원 및 부하의 전원을 별도로 취하는 경우 　 　　 ● 타이머 전원 및 부하 전원을 공통으로 사용하는 경우

(표5)　형식 H3CR-A8E

●단자 배치

내용	단자 번호	비고
전원	② ⑦	*9
출력(시간 제한 접점・a 접점)	⑧(공통)　⑥(a접점)	*11
출력(시간 제한 접점・b 접점)	⑧(공통)　⑤(b접점)
출력(순간접점・a접점)	①(공통)　③(a접점)
출력(순간접점・b접점)	①(공통)　④(b접점)

*9 교류로 사용할 경우 극성은 없습니다.
직렬로 사용할 경우 극성이 있으며, ② 단자가 마이너스, ⑩ 단자가 플러스입니다.
전원 전압 사양의 종류에 대해서는 해당 FAQ를 참조하십시오.
*11 연결하는 부하는 출력 정격에 맞춰 연결하십시오.
출력 정격: AC250V/DC30V 5A, DC125V 0.15A 저항 부하(cosφ＝1) 최소 적용 부하 DC5V 10mA

●연결

전원 시작/ 신호 시작	사용 방법	연결(참고)
전원 시작	순간 접점 (a 접점・①③ 단자)에 부하를 연결하는 경우	● 타이머의 전원과 부하의 전원을 별도로 취하는 경우 ● 타이머 전원 및 부하 전원을 공통으로 사용하는 경우
	시간 제한 접점 (a접점・⑧ ⑥단자)에 부하를 연결하는 경우	●타이머의 전원 및 부하의 전원을 별도로 취하는 경우 　　　 　　 ● 타이머 전원 및 부하 전원을 공통으로 사용하는 경우

(표6)　형식 H3CR-A8S

●단자 배치

내용	단자 번호	비고
전원	② ⑦	*9
출력(트랜지스터 출력)	⑧ ⑥	극성이 있습니다. ⑧이 에미터 측입니다. *12 *13

*9 교류로 사용할 경우 극성은 없습니다.
직렬로 사용할 경우 극성이 있으며, ② 단자가 마이너스, ⑩ 단자가 플러스입니다.
전원 전압 사양의 종류에 대해서는 해당 FAQ를 참조하십시오.
*12 연결하는 부하는 출력 정격에 맞춰 연결하십시오.
출력 정격: NPN 오픈 컬렉터 DC30V max. 100mA max. 잔류 전압 2V 이하
*13 H3CR-A□S 형 트랜지스터 출력은 포토커플러로 내부 회로와 절연되어 있으므로,
NPN 출력 타입으로도, PNP(등가) 출력 타입으로도 모두 사용하실 수 있습니다.

●연결

전원 시작/신호 시작	연결(참고)
전원 시작	● 타이머의 전원 및 부하의 전원을 별도로 취하는 경우 　　 　　 ●타이머 전원 및 부하 전원을 공통으로 사용하는 경우

(표7)　형식 H3CR-F, 형식 H3CR-FN

●단자 배치

내용	단자 번호	비고
전원	② ⑩	*9
출력(시간 제한 접점・a 접점)	①(공통)　③(a접점)　과　⑪(공통)　⑨(a접 목록
