타이머 매립 설치용 어댑터, 방수 패킹의 형식을 알려주세요.
- 등록일
- 2025. 12. 17.
타이머 매립 설치용 어댑터, 방수 패킹의 형식을 알려주세요.
기종에 따라 다르므로 아래 표를 참조하십시오.
대상 형식이 많으므로 Ctrl + F 등으로 검색하시길 권장합니다.
(표1) 아날로그 타이머 매립 설치용 어댑터, 방수 패킹
(표2) 디지털 타이머 매립 설치용 어댑터, 방수 패킹
또한 플러그인 타입 타이머를 매립 설치로 사용하실 경우, 후면 연결 소켓을 사용하십시오.
(표1) 아날로그 타이머 매립 설치용 어댑터, 방수 패킹
・모든 기종에 방수 패킹은 포함되어 있지 않습니다. 또한 별매로도 준비되어 있지 않습니다.
・모든 기종에 매립 설치용 어댑터는 별매입니다.
타이머 | 패널 절단 치수 | 매립 설치용 어댑터 | ||
외관 | 형식 | 부속/별매 | 형식 | |
| H3CR-A H3CR-F H3CR-G H3CR-H (H3CR-A) 세로 48 x 가로 48 | H3CR-A H3CR-AP H3CR-AS H3CR-A8 H3CR-A8E H3CR-A8S H3CR-A-301 H3CR-A8-301 H3CR-F H3CR-F8 H3CR-FN H3CR-F8N H3CR-G8L H3CR-G8L-30 H3CR-G8EL H3CR-G8EL-31 H3CR-H8L H3CR-HRL H3CR-H8RL | 세로 45 x 가로 45 | 별매 | Y92F-30 |
| 세로 65~66 x 가로 52~53 | 별매 | Y92F-73 *1 | ||
| 세로 55 x 가로 45 | 별매 | Y92F-74 *1 | ||
| φ81 | 별매 | Y92F-38 *1 Y92F-30을 병용하여 고정합니다. *2 | ||
H3Y 세로 28 x 가로 21.5 | H3Y-2 H3Y-2-0 H3Y-4 H3Y-4-0 | 세로 31.6 x 가로 25.2 | 별매 | Y92F-78 *3 |
| H3Y-?-B 세로 28 x 가로 21.5 | H3Y-2-B H3Y-4-B | 준비되어 있지 않습니다. | ||
타이머 | 패널 절단 치수 | 매립 설치용 어댑터 | ||
외관 | 형식 | 부속/별매 | 형식 | |
H3YN 세로 28 x 가로 21.5 | H3YN-2 H3YN-21 H3YN-4 H3YN-41 H3YN-4-Z H3YN-41-Z | 세로 31.6 x 가로 25.2 | 별매 | Y92F-78 *3 |
| H3YN-?-B 세로 28 x 가로 21.5 | H3YN-2-B H3YN-4-B H3YN-4-Z-B H3YN-21-B H3YN-41-B H3YN-41-Z-B | 준비되어 있지 않습니다. | ||
| H3AM *4 세로 96 x 가로 96 | H3AM-NS-A H3AM-NS-B H3AM-NS-C H3AM-NSR-A ??? H3AM-NSR-B ?????? H3AM-NSR-C | 어댑터는 필요하지 않습니다. (패널 절단 치수 φ81 구멍) | ||
| H3M *4 세로 50 x 가로 40 | H3M H3M-H | 세로 55 x 가로 45 | 별매 | Y92F-40 |
*2 타이머를 패널 전면에서 Y92F-38의 모서리 구멍에 넣고, 후면에서 Y92F-30(별매)을 삽입한 후 본체 면과의 틈이 줄어들도록 눌러 넣으십시오. 추가로 나사로 고정하십시오.
*3 H3Y-?-B, H3YN-?-B에는 사용할 수 없습니다.
*4 H3AM 시리즈는 2020년 3월, H3M 시리즈는 2017년 3월에 생산을 종료했습니다.
(표2) 디지털 타이머 매립 설치용 어댑터, 방수 패킹
| 표 | 시리즈 | 사이즈 |
| (표 2-1) | H5CZ 시리즈 | 세로 48 x 가로 48 |
| (표 2-2) | H5CC, H5CX-□-N 시리즈 | |
| (표 2-3) | H3CA 시리즈 | |
| (표 2-4) | H5CN 시리즈 | |
| (표 2-5) | H5AN 시리즈 | 세로 72 x 가로 72 |
(표 2-1) H5CZ 시리즈 (세로 48 x 가로 48)
타이머 | 패널 절단 치수 | 매립 설치용 어댑터 | 방수 패킹 *5 | ||
형식 | 부속/별매 | 형식 | 부속/별매 | 형식 | |
| H5CZ-L8 H5CZ-L8D H5CZ-L8E H5CZ-L8ED | 세로 45 x 가로 45 | 별매 | Y92F-30 | 별매 | Y92S-29 |
| φ81 | 별매 | Y92F-38 Y92F-30을 병용하여 고정합니다. *2 | 별매 | Y92S-35 | |
*5 방수 패킹은 사용 환경에 따라 열화, 수축 또는 경화됩니다. 방수 수준을 확보하기 위해 정기적인 교체를 권장합니다.
정기적인 교체 시기는 사용 환경에 따라 다릅니다. 고객님께서 직접 확인해 주십시오. 1년 이하를 기준으로 삼아 주십시오.
또한 정기적인 교체를 하지 않을 경우의 방수 수준에 대해서는 당사는 책임을 지지 않습니다.
방수 구조가 필요하지 않은 경우, 방수 패킹을 장착할 필요가 없습니다.
(표 2-2) H5CC 시리즈, H5CX-□-N 시리즈 (세로 48 x 가로 48)
타이머 | 패널 절단 치수 | 매립 설치용 어댑터 | 방수 패킹 *5 | ||
형식 | 부속/별매 | 형식 | 부속/별매 | 형식 | |
| 단자대 타입 H5CC-A H5CC-AD H5CC-AS H5CC-ASD H5CC-AU H5CC-AUD H5CC-AWSD H5CX-A-N H5CX-AD-N H5CX-AS-N H5CX-ASD-N H5CX-BWSD-N | 세로 45 x 가로 45 | 부속 | Y92F-30 | 부속 | H5CC: Y92S-P6 H5CX: Y92S-29 |
| 세로 68 x 가로 68 | 별매 | Y92F-45*1 | 준비되어 있지 않습니다. | ||
| φ81 | 별매 | Y92F-38 Y92F-30을 병용하여 고정합니다. *2 | 별매 | Y92S-35 | |
| 플러그인 타입 H5CC-A11 H5CC-A11D H5CC-A11S H5CC-A11SD H5CC-A11F H5CC-L8 H5CC-L8D H5CC-L8S H5CC-L8SD H5CC-L8E H5CC-L8ED H5CC-L8EF H5CX-A11-N H5CX-A11D-N H5CX-A11S-N H5CX-A11SD-N H5CX-L8-N H5CX-L8D-N H5CX-L8S-N H5CX-L8SD-N H5CX-L8E-N H5CX-L8ED-N | 세로 45 x 가로 45 | 별매 | Y92F-30 | 별매 | H5CC: Y92S-P6 H5CX: Y92S-29 |
| 세로 68 x 가로 68 | 별매 | Y92F-45*1 | 준비되어 있지 않습니다. | ||
| φ81 | 별매 | Y92F-38 Y92F-30을 병용하여 고정합니다. *2 | 별매 | Y92S-35 | |
*2 타이머를 패널 전면에서 Y92F-38의 모서리 구멍에 넣고 후면에서 Y92F-30(별매)을 삽입한 후, 본체 면과의 틈이 줄어들도록 눌러 넣으십시오. 추가로 나사로 고정하십시오.
*5 방수 패킹은 사용 환경에 따라 열화, 수축 또는 경화됩니다. 방수 수준을 유지하기 위해 정기적인 교체를 권장합니다.
정기적인 교체 시기는 사용 환경에 따라 다릅니다. 고객님께서 직접 확인해 주십시오. 1년 이하를 기준으로 삼아 주십시오.
또한 정기적인 교체를 하지 않을 경우의 방수 수준에 대해서는 당사는 책임을 지지 않습니다.
방수 구조가 필요하지 않은 경우, 방수 패킹을 장착할 필요가 없습니다.
(표 2-3) H3CA 시리즈 (세로 48 x 가로 48)
타이머 | 패널 절단 치수 | 매립 설치용 어댑터 | 방수 패킹 | ||
형식 | 부속/별매 | 형식 | 부속/별매 | 형식 | |
| H3CA-A H3CA-A-306 H3CA-8 H3CA-8H H3CA-8-306 H3CA-8H-306 | 세로 45 x 가로 45 | 별매 | Y92F-30 | 준비되어 있지 않습니다. | |
| 세로 65~66 x 가로 52~53 | 별매 | Y92F-70 *1 | |||
| 세로 55 x 가로 45 | 별매 | Y92F-71 *1 | |||
| H3CA-FA H3CA-FA-306 | 상부 나사 조임 단자 타입입니다. 매립 설치는 불가능합니다. 표면 장착으로 사용하십시오. | ||||
(표 2-4) H5CN 시리즈 (세로 48 x 가로 48)
타이머 | 패널 절단 치수 | 매립 설치용 어댑터 | 방수 패킹 | ||
형식 | 부속/별매 | 형식 | 부속/별매 | 형식 | |
| H5CN-XAN H5CN-XBN H5CN-XCN H5CN-XDN H5CN-XANM H5CN-XBNM H5CN-XCNM H5CN-XDNM H5CN-YAN H5CN-YBN H5CN-YCN H5CN-YDN H5CN-XZNS H5CN-XANS | 세로 45 x 가로 45 | 별매 | Y92F-30 | 준비되어 있지 않습니다. | |
(표 2-5) H5AN 시리즈 (세로 72 x 가로 72)
타이머 | 패널 절단 치수 | 매립 설치용 어댑터 | 방수 패킹 | ||
형식 | 부속/별매 | 형식 | 부속/별매 | 형식 | |
| H5AN-4D H5AN-4DM | 세로 68 x 가로 68 | 어댑터는 없습니다. 장착 금구(픽스처): 형 Y92H-5(부속) *6을 사용합니다. | 준비되어 있지 않습니다. | ||

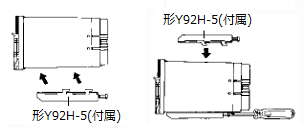

*6H5AN 시리즈 장착 금속 (Y92H-5・부속)
