아날로그 전압 신호(0~10V, 0~5V, 1~5V 등)를 아날로그 전류 신호(4~20mA, 0~20mA 등)로 변환하는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
아날로그 전압 신호(0~10V, 0~5V, 1~5V 등)를 아날로그 전류 신호(4~20mA, 0~20mA 등)로 변환하는 방법을 알려주세요.
다음과 같은 방법이 있습니다.
1. 신호 변환기를 사용한다.
2. 온도 조절기(디지털 조절계)의 전송 출력을 사용한다.
3. 디지털 패널 미터의 선형 출력을 사용한다.
자세한 내용은 아래 표를 참조하십시오.
■ 신호 변환기
〔판매점 귀하〕
신호 변환기는 형식 등록이 없더라도 카탈로그 기재 형식 기준에 부합하면 주문할 수 있습니다. 준비에 필요한 상품 코드 등을 공장에 확인한 후 주문서를 발행해 주십시오.
●K3FP-VS-UI-UI 시리즈
・전원 전압은 DC24V입니다.
・입력 범위, 출력 범위는 외부 딥 스위치로 간단히 설정할 수 있습니다.
(입력 범위: 1~5V/0~5V/0~10V/2~10V 출력 범위: 4~20mA/0~20mA)
・응답 시간은 약 3.5ms 이하(10→90%)입니다.
・절연이 적용되어 있습니다.
●K3FP-VS-UI-2I 시리즈
・전원 전압은 DC24V입니다.
・입력 범위, 출력 범위는 외부 딥 스위치로 간단히 설정할 수 있습니다.
(입력 범위: 1~5V/0~10V 출력 범위: 4~20mA/0~20mA)
・응답 시간은 약 10ms 이하(10→90%)입니다.
・2출력입니다.
・절연이 적용되어 있습니다.
●K3FK-VS 시리즈 형식 예시
・형식 말미의 알파벳(고속 응답형의 경우 「/K」 앞)은 전원 전압 사양을 나타냅니다.
B: AC100V C: AC110V D: AC115V F: AC120V G: AC200V H: AC220V J: AC240V S: DC12V R: DC24V
・고속 응답형의 응답 속도는 약 25msec(0→90%)입니다. (표준형은 0.5초 이하(0→90%))
・절연 처리되어 있습니다.
〔판매점 귀하〕
신호 변환기는 형식 등록이 없어도 카탈로그 기재 형식 기준에 부합하면 주문할 수 있습니다. 준비에 필요한 상품 코드 등을 공장에 확인하고 주문서를 발행해 주십시오.
1. 신호 변환기를 사용한다.
2. 온도 조절기(디지털 조절계)의 전송 출력을 사용한다.
3. 디지털 패널 미터의 선형 출력을 사용한다.
자세한 내용은 아래 표를 참조하십시오.
| 변환 방법 | 해설 | |

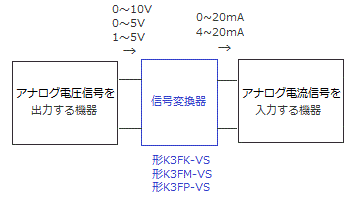

| 1 | 신호 변환기를 사용한다. | 〔개요〕 신호 변환기를 사용하여 0~5V, 1~5V, 0~10V 등의 아날로그 전압 신호를 4~20mA, 0~20mA 등의 아날로그 전류 신호로 변환할 수 있습니다. 신호 변환기의 출력 사양에 따라 입력하는 전압 범위나 출력하는 전류 범위를 지정할 수도 있습니다. ■대상 기종 ・K3FP-VS (절연형) ・K3FK-VS (절연형) ・K3FK-A (비절연) ・K3FK-AS (절연 부착) ・K3FM-VS(절연 부착) ( 사양 비교는 ■신호변환기 대상기종을 참조하십시오.) 또한 절연 부착 기종을 사용하면 기기를 절연할 수 있습니다. 또한 K3FK-A/AS 시리즈에는 출력 유지 기능이 탑재되어 있습니다. |

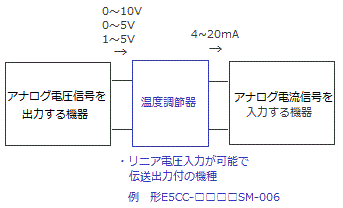

| 2 | 온도 조절기(디지털 조절계)의 전송 출력을 사용한다. | 〔개요〕 아날로그 입력이 가능하며, 전송 출력이 있는 온도 조절기(디지털 조절계)를 사용하여 0~5V, 1~5V, 0~10V의 아날로그 전압 신호를 4~20mA의 아날로그 전류 신호로 변환할 수 있습니다. 또한, 표시 기능이 있으므로 입력한 아날로그 전압 신호를 임의의 값으로 변환하여 표시할 수 있습니다. E5CC-????SM-006 등을 검토해 주십시오. (■온도 조절기 E5CC-????SM-006 형식 예시를 참조하십시오.) |

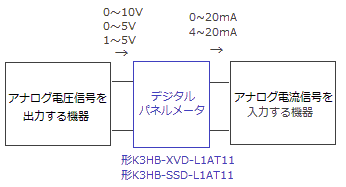

| 3 | 디지털 패널 미터의 선형 출력을 사용한다. | 〔개요〕 K3HB-X 시리즈, K3HB-S 시리즈를 사용하여 0~5V, 1~5V, 0~10V 등의 아날로그 전압 신호를 4~20mA 또는 0~20mA의 아날로그 전류 신호로 변환할 수 있습니다. 또한, 표시 기능이 있으므로 입력한 아날로그 전압 신호를 임의의 값으로 변환하여 표시할 수 있습니다. 선형 출력이 있는 K3HB-XVD-L1AT11 또는 K3HB-SSD-L1AT11을 검토해 주십시오. (형식 뒤에 전원 전압을 지정해야 합니다. AC100~240V 또는 AC/DC24V 중 선택하십시오.) 또한, 실제로 입력하는 전압 범위가 포함된 입력 레인지를 설정하여 사용하십시오. |
■ 신호 변환기
〔판매점 귀하〕
신호 변환기는 형식 등록이 없더라도 카탈로그 기재 형식 기준에 부합하면 주문할 수 있습니다. 준비에 필요한 상품 코드 등을 공장에 확인한 후 주문서를 발행해 주십시오.
| 시리즈 | 대상 기종 | 전원 전압 | 절연 | 응답 시간 | 출력 유지 기능 |
| 초박형 K3FP 시리즈 | 직류 입력 변환기 K3FP-VS-UI-UI | DC24V | 입력- 출력- 전원 간 | 약 3.5ms 이하(10→90%) | 없음 |
| 직류 입력 변환기 (2출력형) K3FP-VS-UI-2I | 약 10ms 이하(10→90%) | ||||
| 플러그인 타입 K3FK 시리즈 | 직류 입력 변환기 K3FK-VS | AC100V AC110V AC115V AC120V AC200V AC220V AC240V DC12V DC24V | 입력- 출력- 전원 간 | 고속 응답형 약 25msec (0→90%) 표준형 0.5초 이하 (0→90%) | 없음 |
| 아날로그 메모리 K3FK-A | 입출력- 전원 간 *1 | 0.5초 이하(0→90%) | 있음 | ||
| 아날로그 메모리 K3FK-AS | 입력- 출력- 전원 간 | 있음 | |||
| 초소형 플러그인 타입 K3FM 시리즈 | 직류 입력 변환기 K3FM-VS | AC85~264V DC24V DC11~27V DC110V | 입력- 출력- 전원 간 *2 | 고속 응답형 약 25msec (0→90%) 표준형 0.5초 이하 (0→90%) | 없음 |
*1 입력-출력 간 절연은 없습니다.
*2 입력-출력 간은 기능 절연입니다.
●K3FP-VS-UI-UI 시리즈
・전원 전압은 DC24V입니다.
・입력 범위, 출력 범위는 외부 딥 스위치로 간단히 설정할 수 있습니다.
(입력 범위: 1~5V/0~5V/0~10V/2~10V 출력 범위: 4~20mA/0~20mA)
・응답 시간은 약 3.5ms 이하(10→90%)입니다.
・절연이 적용되어 있습니다.
| 입력 신호 | 신호 변환기 출력 | ||
| 4~20mA | 0~20mA | ||
| 신호 변환기 입력 | 2~10V | K3FP-VS-UI-UI | |
| 1~5V | |||
| 0~5V | |||
| 0~10V | |||
●K3FP-VS-UI-2I 시리즈
・전원 전압은 DC24V입니다.
・입력 범위, 출력 범위는 외부 딥 스위치로 간단히 설정할 수 있습니다.
(입력 범위: 1~5V/0~10V 출력 범위: 4~20mA/0~20mA)
・응답 시간은 약 10ms 이하(10→90%)입니다.
・2출력입니다.
・절연이 적용되어 있습니다.
| 입력 신호 | 신호 변환기 출력 | ||
| 4~20mA | 0~20mA | ||
| 신호 변환기 입력 | 1~5V | K3FP-VS-UI-2I | |
| 0~10V | |||
●K3FK-VS 시리즈 형식 예시
・형식 말미의 알파벳(고속 응답형의 경우 「/K」 앞)은 전원 전압 사양을 나타냅니다.
B: AC100V C: AC110V D: AC115V F: AC120V G: AC200V H: AC220V J: AC240V S: DC12V R: DC24V
・고속 응답형의 응답 속도는 약 25msec(0→90%)입니다. (표준형은 0.5초 이하(0→90%))
・절연 처리되어 있습니다.
〔판매점 귀하〕
신호 변환기는 형식 등록이 없어도 카탈로그 기재 형식 기준에 부합하면 주문할 수 있습니다. 준비에 필요한 상품 코드 등을 공장에 확인하고 주문서를 발행해 주십시오.
| 입력 신호 *3 | 신호 변환기 출력 *4 | |||
| 4~20mA | 0~20mA | |||
| 표준 | 고속 응답형 | 표준 | 고속 응답형 | |
| 1~5V | K3FK-VS-6A-B K3FK-VS-6A-C K3FK-VS-6A-D K3FK-VS-6A-F K3FK-VS-6A-G K3FK-VS-6A-H K3FK-VS-6A-J K3FK-VS-6A-S K3FK-VS-6A-R | K3FK-VS-6A-B/K K3FK-VS-6A-C/K K3FK-VS-6A-D/K K3FK-VS-6A-F/K K3FK-VS-6A-G/K K3FK-VS-6A-H/K K3FK-VS-6A-J/K K3FK-VS-6A-S/K K3FK-VS-6A-R/K | K3FK-VS-6D-B K3FK-VS-6D-C K3FK-VS-6D-D K3FK-VS-6D-F K3FK-VS-6D-G K3FK-VS-6D-H K3FK-VS-6D-J K3FK-VS-6D-S K3FK-VS-6D-R | K3FK-VS-6D-B/K K3FK-VS-6D-C/K K3FK-VS-6D-D/K K3FK-VS-6D-F/K K3FK-VS-6D-G/K K3FK-VS-6D-H/K K3FK-VS-6D-J/K K3FK-VS-6D-S/K K3FK-VS-6D-R/K |
| 0~5V | K3FK-VS-5A-B K3FK-VS-5A-C K3FK-VS-5A-D K3FK-VS-5A-F K3FK-VS-5A-G K3FK-VS-5A-H K3FK-VS-5A-J K3FK-VS-5A-S K3FK-VS-5A-R | K3FK-VS-5A-B/K K3FK-VS-5A-C/K K3FK-VS-5A-D/K K3FK-VS-5A-F/K K3FK-VS-5A-G/K K3FK-VS-5A-H/K K3FK-VS-5A-J/K K3FK-VS-5A-S/K K3FK-VS-5A-R/K | K3FK-VS-5D-B K3FK-VS-5D-C K3FK-VS-5D-D K3FK-VS-5D-F K3FK-VS-5D-G K3FK-VS-5D-H K3FK-VS-5D-J K3FK-VS-5D-S K3FK-VS-5D-R | K3FK-VS-5D-B/K K3FK-VS-5D-C/K K3FK-VS-5D-D/K K3FK-VS-5D-F/K K3FK-VS-5D-G/K K3FK-VS-5D-H/K K3FK-VS-5D-J/K K3FK-VS-5D-S/K K3FK-VS-5D-R/K |
| 0~10V | K3FK-VS-4A-B K3FK-VS-4A-C K3FK-VS-4A-D K3FK-VS-4A-F K3FK-VS-4A-G K3FK-VS-4A-H K3FK-VS-4A-J K3FK-VS-4A-S K3FK-VS-4A-R | K3FK-VS-4A-B/K K3FK-VS-4A-C/K K3FK-VS-4A-D/K K3FK-VS-4A-F/K K3FK-VS-4A-G/K K3FK-VS-4A-H/K K3FK-VS-4A-J/K K3FK-VS-4A-S/K K3FK-VS-4A-R/K | K3FK-VS-4D-B K3FK-VS-4D-C K3FK-VS-4D-D K3FK-VS-4D-F K3FK-VS-4D-G K3FK-VS-4D-H K3FK-VS-4D-J K3FK-VS-4D-S K3FK-VS-4D-R | K3FK-VS-4D-B/K K3FK-VS-4D-C/K K3FK-VS-4D-D/K K3FK-VS-4D-F/K K3FK-VS-4D-G/K K3FK-VS-4D-H/K K3FK-VS-4D-J/K K3FK-VS-4D-S/K K3FK-VS-4D-R/K |
*3 입력 신호 범위를 전압값으로 지정할 수도 있습니다.
-300~+300V 범위에서 지정 가능합니다. 자세한 사항은 카탈로그를 참조하십시오.
*4 출력 신호 범위를 전류값으로 지정할 수도 있습니다.
0~20mA 범위에서 지정 가능합니다. 자세한 사항은 카탈로그를 참조하십시오.
●K3FK-A/AS 시리즈 형식 예시
・형식 말미의 알파벳은 전원 전압 사양을 나타냅니다.
B: AC100V C: AC110V D: AC115V F: AC120V G: AC200V H: AC220V J: AC240V S: DC12V R: DC24V
・응답 속도는 약 0.5초 이하(0→90%)입니다.
・출력 유지 기능이 있습니다. 메모리 제어 단자(5-6번 단자)를 단락 상태로 하면 K3FK-VS 시리즈와 동일한 동작을 합니다. 개방 상태로 하면 직전 값을 유지합니다.
〔판매점 귀하〕
신호 변환기는 형식 등록이 없어도 카탈로그 기재 형식 기준에 부합하면 주문할 수 있습니다. 준비에 필요한 상품 코드 등을 공장에 확인하고 주문서를 발행해 주십시오.
| 입력 신호 *3 | 신호 변환기 출력 *4 | |||
| 4~20mA | 0~20mA | |||
| 절연 없음 | 절연 있음 | 절연 없음 | 절연 있음 | |
| 1~5V | K3FK-A-6A-B K3FK-A-6A-C K3FK-A-6A-D K3FK-A-6A-F K3FK-A-6A-G K3FK-A-6A-H K3FK-A-6A-J K3FK-A-6A-S K3FK-A-6A-R | K3FK-AS-6A-B K3FK-AS-6A-C K3FK-AS-6A-D K3FK-AS-6A-F K3FK-AS-6A-G 목록 | ||
