H5CC, H5CX, H5CZ에서 설정된 시간 후에 ON시키고 싶습니다. 동작 모드를 알려주세요.

A 모드, A-1 모드, A-2 모드, A-3 모드 중 하나를 사용하십시오.
(표1) (표2)에서 해당 동작 모드를 선택하십시오.
단, 기종에 따라 선택 가능한 동작 모드 및 설정 방법이 다릅니다. (표3) 을 참조하십시오.　

(표1)　동작 모드 선택
아래 표의 순서대로 확인하시고 동작 모드를 선택하십시오.
또한 출력은 홀드(리셋될 때까지 출력)/원샷 출력을 본체에서 설정할 수 있습니다.
원샷 출력은 0.01초~99.99초 범위에서 설정할 수 있습니다.

확인 항목		Yes	아니오
1	【전원 OFF 시 동작】 전원이 꺼지면 리셋한다.	2로	전원이 꺼져도 계시값을 유지. →　A-3 모드 *1
2	【계시 시작 타이밍】 전원 인가 시 계시를 시작한다.	A-2 모드	신호 시작 (전원이 인가된 상태에서 신호 신호가 ON되면 계시를 시작.) → 3으로
3	【신호 신호 OFF 시 동작】 신호 신호가 OFF되면 리셋한다. (신호 신호가 ON 상태일 때만 계시.)	A-1 모드	신호 신호가 OFF되어도 계시를 계속한다. (신호 신호의 상승 시 계시 시작.)　 → A 모드

*1 다시 전원이 인가되면, 중단된 부분부터 계시를 재개합니다.
신호 시작 시 전원이 꺼진 경우 계시값을 유지할 수 있는 기종은 준비되어 있지 않습니다.　

(표2) 각 모드의 동작
・A, A-1, A-2, A-3 모드는 모두 "설정한 시간 후 출력" 동작입니다.
다만, 모드에 따라 계시를 시작하는 타이밍이나 계시를 지속하는 조건, 리셋 방법 등이 다릅니다.
아래 표에서 동작을 확인하십시오.
・기종에 따라 선택 가능한 동작 모드가 다릅니다. (표3)을 참조하십시오.

동작 모드	설명

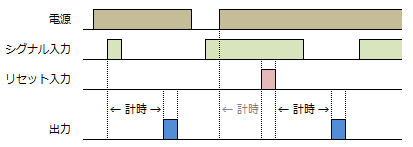

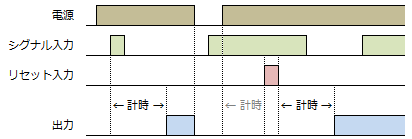

A 모드	○ 타임 차트 　・홀드 출력 시 　　 　・원샷 출력 시 　 ●기본 동작 전원 인가 중, 신호 입력의 상승으로 계시를 시작합니다. 신호 입력이 OFF되어도 계시를 계속합니다. ● 리셋 방법 ・전원을 OFF합니다. ・리셋 신호를 입력한다. ・본체 정면의 리셋 키(RST)를 조작합니다. ●주의 ・원샷 출력으로 사용할 때도 매번 리셋해야 합니다.　 ・타이머 설정값을 「0」으로 설정하면 순간적으로 출력이 발생합니다.

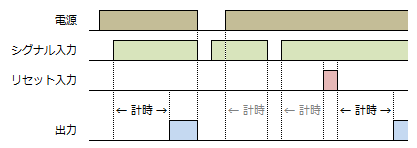

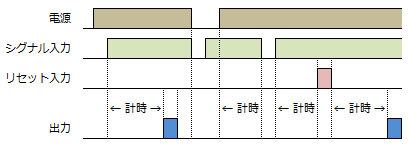

A-1 모드	○ 타임 차트 　・홀드 출력의 경우 　　 　・원샷 출력 　　 　　 ●기본 동작 전원 인가 중, 신호 입력의 상승으로 계시를 시작합니다. 신호 입력이 ON 상태인 동안에만 계시를 계속합니다. ●리셋 방법 ・전원을 OFF합니다. ・리셋 신호를 입력한다. ・신호 입력을 OFF합니다. ・본체 정면의 리셋 키(RST)를 조작한다. ●주의 ・타이머 설정값을 "0"으로 설정하면 즉시 출력이 발생합니다. 단, 전원을 인가하기만 해서는 출력하지 않습니다. 신호 입력이 ON인 경우에만 출력합니다.

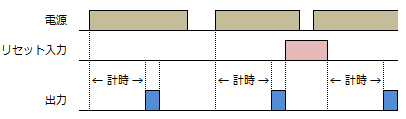

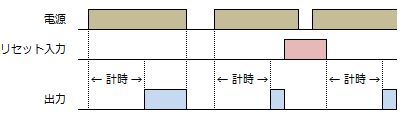

A-2 모드	○ 타임 차트 　・홀드 출력 시 　　 　・원샷 출력 　　 ●기본 동작 전원이 인가되면 계시를 시작합니다. 전원이 OFF되면 리셋됩니다. ● 리셋 방법 ・전원을 OFF한다. ・리셋 신호를 입력한다. ・본체 정면의 리셋 키(RST)를 조작한다. ●주의 ・신호 입력은 계시 금지 기능(게이트 기능)이 됩니다. ・타이머 설정값을 「0」으로 설정하면 즉시 출력이 발생합니다.

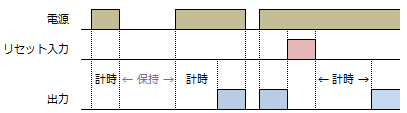

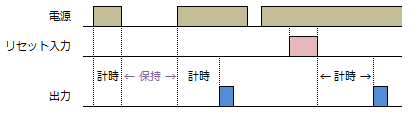

A-3 모드	○ 타임 차트 　・홀드 출력 　　 　・원샷 출력 　　 ●기본 동작 전원이 인가되면 계시를 시작합니다. 전원이 OFF되면 계시값을 유지합니다. 다시 전원이 인가되면, 이어서 계시를 재개합니다. ● 리셋 방법 ・리셋 신호를 입력한다. ・본체 정면의 리셋 키(RST)를 조작한다. ●주의 ・원샷 출력으로 사용할 경우에도 매번 리셋이 필요합니다.　 ・신호 입력은 계시 금지 기능(게이트 기능)이 됩니다. ・타이머 설정값을 "0"으로 설정하면 즉시 출력이 발생합니다.

(표3)　대상 기종과 설정 방법
　기종에 따라 선택 가능한 동작 모드, 설정 방법이 다릅니다.
　○: 설정 가능합니다.
　ｘ: 지원하지 않습니다.

■H5CC-A 시리즈(표준 타입)
・신호 입력은 NPN/PNP 전환식입니다. 무전압 입력(NPN) 또는 전압 입력(PNP)으로 사용할 수 있습니다.
전압 입력의 H 레벨: DC4.5~30V, L 레벨: DC0~2V입니다.
(입력 임피던스 약 4.7kΩ)　
H 레벨과 L 레벨 사이(DC 2V 초과, DC 4.5V 미만)의 전압 인가는 피하십시오.
이 범위의 전압을 인가하면 동작이 불안정해집니다.

연결 방식	신호 입력	출력	형식	동작 모드
				A	A-1	A-2	A-3
나사 조임 단자대	・신호 ・리셋 ・게이트	접점 (시간 제한 1c)	H5CC-A H5CC-AD	○	○	○	○
		트랜지스터 (1a 상당)	H5CC-AS H5CC-ASD
플러그인 타입 (소켓 11핀)		접점 (제한 시간 1c)	H5CC-A11 H5CC-A11D
		트랜지스터 (1a 상당)	H5CC-A11S H5CC-A11SD

딥 스위치는 없습니다.
●동작 모드 설정
기능 설정 모드: Outm(출력 모드)에서 설정하십시오.


■H5CX-A 시리즈(표준 타입)
・신호 입력은 NPN/PNP 전환식입니다. 무전압 입력(NPN) 또는 전압 입력(PNP)으로 사용할 수 있습니다.
전압 입력의 H 레벨: DC4.5~30V, L 레벨: DC0~2V입니다.
(입력 임피던스 약 4.7kΩ)　
H 레벨과 L 레벨 사이(DC 2V 초과, DC 4.5V 미만)의 전압 인가는 피하십시오.
이 범위의 전압을 인가하면 동작이 불안정해집니다.

연결 방식	신호 입력	출력	형식	동작 모드
				A	A-1	A-2	A-3
나사 조임 단자대	・신호 ・리셋 ・게이트	접점 (시간 제한 1c)	H5CX-A-N H5CX-AD-N	○	○	○	○
		트랜지스터 (1a 상당)	H5CX-AS-N H5CX-ASD-N
플러그인 타입 (소켓 11핀)		접점 (시간 제한 1c)	H5CX-A11-N H5CX-A11D-N
		트랜지스터 (1a 상당)	H5CX-A11S-N H5CX-A11SD-N

【설정】
●동작 모드 설정
딥 스위치 또는 파라미터로 설정하십시오.
단, A-1, A-3 모드는 딥 스위치로는 설정할 수 없습니다. 파라미터로 설정하십시오.
딥 스위치로 설정하는 경우, 설정 후 전원을 재투입하십시오.
파라미터로 설정할 경우, 딥 스위치 1을 OFF(딥 스위치 무효)로 설정한 후 전원을 재투입하십시오. 이후 기능 설정 모드: Outm(출력 모드)에서 설정하십시오.
