H5CC, H5CX, H5CZ에서 신호가 ON 상태인 시간 또는 전원이 인가된 시간을 누적하고 싶습니다. 동작 모드를 알려주세요.

다음 동작 모드에서 사용하십시오.
・H5CC-A□, H5CC-L□, H5CX-A□-N, H5CX-L□-N, H5CZ의 경우: F 모드(적산)
・H5CC-AWSD, H5CX-BWSD-N의 경우: F-1 모드(누적)

(표1)(표2)에서 해당 동작 모드를 선택하십시오.
단, 기종에 따라 선택 가능한 동작 모드 및 설정 방법이 다릅니다. (표3)을 참조하십시오.

(표1) 동작 모드 선택
　아래 표의 순서대로 확인하시고 동작 모드를 선택하십시오.

동작 모드	동작

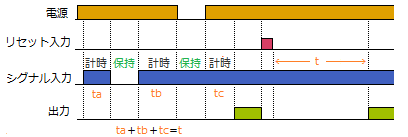

F 모드 적산	F 모드【신호 시작】 t: 설정값　　ta, tb, tc: 계시값 　 ●기본 동작 타이머 전원이 인가된 상태에서 신호 신호가 ON되면 계시를 시작합니다. 신호 신호가 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 신호 신호가 ON되면, 중단된 부분부터 계시를 재개합니다. 계시 중에 전원이 OFF되면, 계시값을 유지한 채 계시를 정지합니다. 다시 전원이 ON되면, 중단된 부분부터 계시를 재개합니다. 계시값이 설정값에 도달하면 출력이 ON됩니다. 출력은 리셋될 때까지 ON 상태를 유지합니다. ● 리셋 방법 (전원 리셋은 불가능합니다.) 　・리셋 신호를 입력한다. 　・본체 표면의 리셋 버튼을 조작합니다. 리셋되면 가산 시 0으로, 감산 시 설정값으로 돌아갑니다. ●타임업 후 동작 계시는 정지합니다. 시간은 진행되지 않습니다. (가산 시에는 설정값, 감산 시에는 0에 도달한 상태로 유지합니다.) ●대상 기종: H5CC-A□, H5CC-L□, H5CX-A□-N, H5CX-L□-N, H5CZ

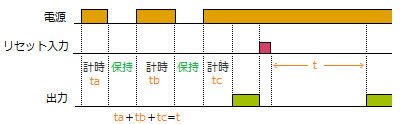

	F 모드【전원 시작】 　 ●기본 동작 타이머 전원 인가 시 계시를 시작합니다. 전원 OFF 시 계시값을 유지하며 계시를 정지합니다. 전원 재ON 시 중단된 지점부터 계시를 재개합니다. 계시값이 설정값에 도달하면 출력이 ON됩니다. 출력은 리셋될 때까지 ON 상태를 유지합니다. ●리셋 방법(전원 리셋은 불가능합니다.) ・리셋 신호를 입력합니다. ・본체 표면의 리셋 버튼을 조작합니다. 리셋되면 가산 시 0으로, 감산 시 설정값으로 돌아갑니다. ●타임업 후 동작 계시는 정지합니다. 시간은 진행되지 않습니다. (가산 시에는 설정값, 감산 시에는 0에 도달한 상태로 유지합니다.) ●주의사항 ・H5CC-A□, H5CX-A□-N은 입력 모드를 "NPN"으로 설정하고 신호 입력 단자를 단락시켜 주십시오. (NPN/PNP 전환 기종의 입력 모드 초기값은 "NPN"입니다.) ・H5CC-L□, H5CX-L?-N, H5CZ는 신호 입력 단자를 단락시켜 주십시오. ・전원 스타트로 사용하실 경우 내부 회로 특성상 시간 오차가 발생합니다. (전원 ON/OFF 1회당 약 100ms) 정밀도가 필요한 경우 신호 스타트로 사용하십시오. ● 대상 기종: H5CC-A□, H5CC-L□, H5CX-A□-N, H5CX-L□-N, H5CZ

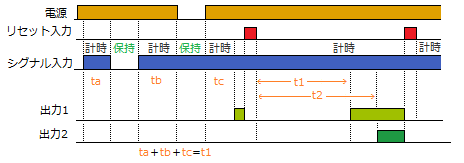

F-1 모드 적산	F-1 모드【신호 시작】 t1: 설정값 1　　t2: 설정값 2　　ta, tb, tc: 계시값 ●기본 동작 타이머 전원이 인가된 상태에서 신호 신호가 ON되면 계시를 시작합니다. 신호 신호가 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 신호 신호가 ON되면, 중단된 부분부터 계시를 재개합니다. 계시 중에 전원이 OFF되면, 계시값을 유지한 채 계시를 정지합니다. 다시 전원이 ON되면, 중단된 부분부터 계시를 재개합니다. 설정값은 2점 설정할 수 있습니다. 계시값이 설정값 1에 도달하면 출력 1이, 설정값 2에 도달하면 출력 2가 ON됩니다. 출력은 리셋될 때까지 ON 상태를 유지합니다. ● 리셋 방법 (전원 리셋은 불가능합니다.) 　・리셋 신호를 입력한다. 　・본체 표면의 리셋 버튼을 조작한다. 리셋되면 0으로 돌아갑니다. ●타임업 후 동작 타임업 후에도 설정값을 초과하여 계시를 계속합니다. ● 대상 기종: H5CC-AWSD, H5CX-BWSD-N

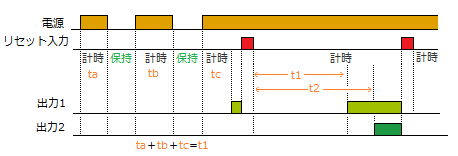

	F-1 모드【전원 시작】 ●기본 동작 타이머에 전원이 공급되면 계시를 시작합니다. 전원이 꺼지면 계시값을 유지한 채 계시를 정지합니다. 다시 전원이 켜지면 중단된 부분부터 계시를 재개합니다. 설정값은 2점 설정 가능합니다. 계시값이 설정값 1에 도달하면 출력 1이, 설정값 2에 도달하면 출력 2가 ON됩니다. 출력은 리셋될 때까지 ON 상태를 유지합니다. ● 리셋 방법 (전원 리셋은 불가능합니다.) 　・리셋 신호를 입력한다. 　・본체 표면의 리셋 버튼을 조작한다. 리셋되면 0으로 돌아갑니다. ●타임업 후 동작 타임업 후에도 설정값을 초과하여 계시를 계속합니다. ●주의사항 입력 모드를 "NPN"으로 설정하고 신호 입력 단자를 단락시켜 주십시오. (NPN/PNP 전환 기종의 입력 모드 초기값은 'NPN'입니다.) 다만, 전원 스타트로 사용하실 경우 내부 회로 특성상 시간 오차가 발생합니다. (전원 ON/OFF 1회당 약 100ms) 정밀도가 필요한 경우 신호 스타트로 사용하십시오. ●대상 기종: H5CC-AWSD, H5CX-BWSD-N
