형식 H5CX-□-N 시리즈, 형식 H5CZ 시리즈를 권장합니다.
( 표 1) ( 표2 ) 에서 해당 동작 모드를 선택하고, ( 표3) 에서 동작 가능한 기종을 선택하십시오.
( 표1) 동작 모드 선택
온딜레이 동작에는 A, A-1, A-2, A-3의 4가지 모드가 있습니다.
아래 표의 순서대로 확인하시고 동작 모드를 선택하십시오.
또한 출력은 홀드(리셋될 때까지 출력), 원샷 출력을 본체에서 설정할 수 있습니다.
원샷 출력은 0.01초~99.99초 범위에서 설정할 수 있습니다. (초기값은 홀드 출력입니다.) | 확인 항목 | Yes | 아니요 | | 1 | 【전원 OFF 시 동작】
전원이 꺼지면 리셋한다. | 2 로 | 전원이 꺼져도 계시값을 유지한다.
→ A-3 모드 *1 | | 2 | 【계시 시작 타이밍】
전원 인가 시 계시를 시작한다. | A-2 모드 | 신호 시작
(전원이 인가된 상태에서 신호 신호가 ON되면 계시를 시작한다.)
→ 3으로 | | 3 | 【신호 신호 OFF 시 동작】
신호 신호가 OFF되면 리셋한다.
(신호 신호가 ON 상태일 때만 계시.) | A-1 모드 | 신호 신호가 OFF되어도 계시를 계속한다. (신호 상승 시 계시 시작)
→ A 모드 |
*1 전원이 다시 인가되면 중단된 시점부터 계시를 재개합니다.
(신호 시작 시 전원이 꺼진 경우 계시값을 유지할 수 있는 기종은 준비되어 있지 않습니다.)
(표2) 각 모드의 동작
・A, A-1, A-2, A-3 모드는 모두 "설정한 시간 후 출력" 동작입니다.
단, 모드에 따라 계시 시작 타이밍, 계시 지속 조건, 리셋 방법 등이 다릅니다.

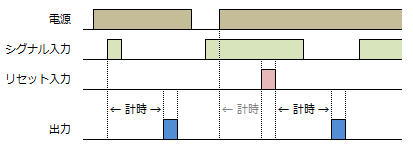

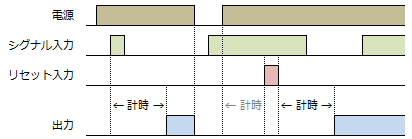

아래 표에서 동작을 확인하십시오. | 작동 모드 | 설명 | | A 모드 | ○ 타임 차트
・홀드 출력 시
・원샷 출력 시
●기본 동작
전원 인가 중, 신호 입력의 상승으로 계시를 시작합니다.
신호 입력이 OFF되어도 계시를 계속합니다.
● 리셋 방법
・전원을 OFF합니다.
・리셋 신호를 입력한다.
・본체 정면의 리셋 키(RST)를 조작합니다.
●주의
・원샷 출력으로 사용할 때도 매번 리셋해야 합니다.

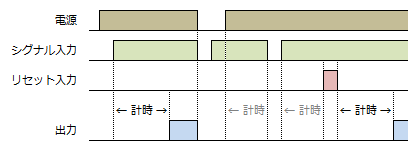

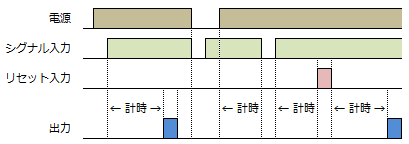

・타이머 설정값을 「0」으로 설정하면 순간적으로 출력이 발생합니다. | | A-1 모드 | ○ 타임 차트
・홀드 출력 시
・원샷 출력
● 기본 동작
전원 인가 중, 신호 입력의 상승으로 계시를 시작합니다.
신호 입력이 ON 상태인 동안에만 계시를 계속합니다.
● 리셋 방법
・전원을 OFF합니다.
・리셋 신호를 입력한다.
・신호 입력을 OFF합니다.
・본체 정면의 리셋 키(RST)를 조작합니다.
●주의
・타이머 설정값을 "0"으로 설정하면 즉시 출력이 발생합니다.
단, 전원을 인가하기만 해서는 출력하지 않습니다.

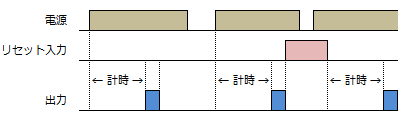

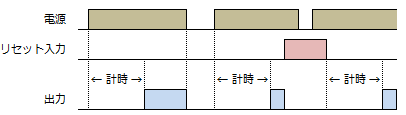

신호 입력이 ON인 경우에만 출력합니다. | | A-2 모드 | ○ 타임 차트
・홀드 출력의 경우
・원샷 출력
● 기본 동작
전원이 인가되면 계시를 시작합니다. 전원이 OFF되면 리셋됩니다.
● 리셋 방법
・전원을 OFF합니다.
・리셋 신호를 입력한다.
・본체 정면의 리셋 키(RST)를 조작한다.
●주의
・신호 입력은 계시 금지 기능(게이트 기능)이 됩니다.

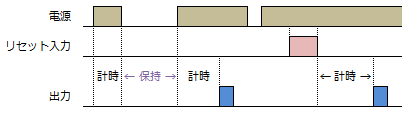

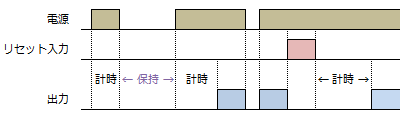

・타이머 설정값을 「0」으로 설정하면 순간적으로 출력이 발생합니다. | | A-3 모드 | ○ 타임 차트
・홀드 출력
・원샷 출력
●기본 동작
전원이 인가되면 계시를 시작합니다. 전원이 OFF되면 계시값을 유지합니다.
전원이 다시 공급되면 중단된 부분부터 계시를 재개합니다.
● 리셋 방법
・리셋 신호를 입력한다.
・본체 정면의 리셋 키(RST)를 조작한다.
●주의
・원샷 출력으로 사용할 때도 매번 리셋해야 합니다.
・신호 입력은 계시 금지 기능(게이트 기능)이 됩니다.
・타이머 설정값을 "0"으로 설정하면 순간적으로 출력이 발생합니다. |
( 표3) 해당 기종 선정
・연결 방식, 출력 사양 등으로 요구되는 동작이 가능한 기종을 선택하십시오.
■형 H5CX-A 시리즈(표준 타입) 크기: 48ｘ48㎜
・신호 입력은 NPN/PNP 전환식입니다. 무전압 입력(NPN) 또는 전압 입력(PNP)으로 사용 가능합니다.
전압 입력의 H 레벨: DC4.5~30V, L 레벨: DC0~2V입니다. (입력 임피던스 약 4.7kΩ)
H 레벨과 L 레벨 사이(DC 2V 초과, DC 4.5V 미만)의 전압 인가는 피하십시오.
이 범위의 전압을 인가하면 동작이 불안정해집니다.
・시간 레인지는 아래 10종류가 있습니다.
9.999초(0.001초~), 99.99초(0.01초~), 999.9초(0.1초~), 9999초(1초~)
99분 59초(1초~), 999.9분(0.1분~), 9999분(1분~), 99시간 59분(1분~)
999.9h(0.1h~), 9999h(1h~)
・플러그인 타입은 별매 소켓 형 P2CF-11(또는 형 P2CF-11-E, 형 P3GA-11)이 필요합니다.
 | 연결 방식 | 신호 입력 | 출력 | 형식 | 동작 모드 | | A | A-1 | A-2 | A-3 | 나사 조임
단자대 | ・신호
・리셋
・게이트
(NPN/PNP
전환식) | 접점
(시간 제한 1c) | 형식 H5CX-A-N
형 H5CX-AD-N | ○ | ○ | ○ | ○ | 트랜지스터
(1a 상당) | 형식 H5CX-AS-N
형 H5CX-ASD-N | 플러그인
타입
(소켓
11핀) | 목록 |
|
|
