온딜레이 동작이 가능한 아날로그 타이머를 알려주세요.

등록일
2025. 12. 17.

온딜레이 동작이 가능한 아날로그 타이머를 알려주세요.



형식 H3CR-A 시리즈, 형식 H3Y 시리즈, 형식 H3YN 시리즈 등을 검토해 주십시오.
(표1) (표2 ) 에서 동작을 확인하신 후, (표3) 에서 가능한 기종을 선택해 주십시오.

(표1)　동작 선택
아날로그 타이머로는 대응할 수 없는 동작도 있습니다.
아래 표의 순서대로 확인하십시오.
확인 항목 Yes 아니요
1 【출력】
원샷 출력으로 사용하고 싶다.		 이쪽 FAQ 를
참조해 주세요.		 리셋될 때까지
출력을 유지한다. → 2로　
2 【전원 OFF 시 동작】
전원이 꺼지면 리셋한다.		 3 →전원이 꺼져도 계시값을
유지한다.
→【4】 전원 시작
(리셋 입력 있음, 전원 유지 동작)
3 【계시 시작 타이밍】
전원 인가 시 계시를 시작한다.		 4 →신호 시작
(전원이 인가된 상태에서
시작 입력이 ON되면
계시를 시작한다)　
→【1】신호 시작 　　　(리셋 입력 있음)　　　　　
4 【신호에 의한 리셋】
신호 입력으로 리셋한다.		 【2】전원 시작
　(리셋 입력 있음)		 【3】전원 시작
(리셋 입력 없음)

(표2)　동작
아래 표에서 동작을 확인하십시오.
동작 모드 설명

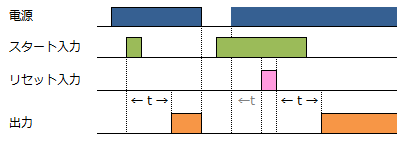

신호 시작 【1】신호 시작(리셋 입력 있음·전원 리셋 동작)

t：설정값

전원 인가 중, 시작 입력(신호 입력)의 상승으로 계시를 시작합니다.
시작 입력(신호 입력)이 OFF되어도 계시를 계속합니다.
출력은 리셋될 때까지 유지합니다.
전원이 OFF 또는 리셋 입력이 ON되면 리셋됩니다.

작동 가능한 기종 : 형식 H3CR-A, 형식 H3DT, 형식 H3DK-M/S, 형식 H3DS

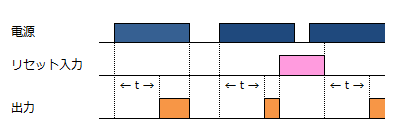

전원 시작 【2】전원 시작(리셋 입력 있음·전원 리셋 동작)

t: 설정값


전원이 인가되면 계시를 시작하고, 설정된 시간 후 출력이 ON됩니다.
출력은 리셋할 때까지 유지합니다.
전원이 OFF 또는 리셋 입력이 ON되면 리셋됩니다.

작동 가능한 기종: 형식 H3CR-A
【3】전원 시작(리셋 입력 없음·전원 리셋 동작)

t：설정값
　　
　　
전원이 인가되면 계시를 시작하고, 설정된 시간 후 출력이 ON됩니다.
출력은 리셋할 때까지 유지합니다.전원이 OFF일 때 리셋됩니다.

・작동 가능한 기종: 형식 H3CR-A, 형식 H3Y/형식 H3YN, 형식 H3DT, 형식 H3RN, 형식 H3DK-M/S, 형식 H3DS, 형식 H3AM-NS-□ *1

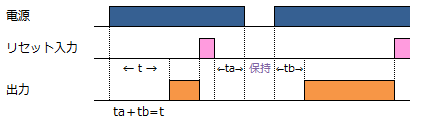

【4】전원 시작(리셋 입력 있음・전원 유지 동작)

t：설정값


전원이 인가되면 계시를 시작하고, 설정된 시간 후 출력이 ON됩니다.
출력은 리셋할 때까지 유지합니다.
계시 중에 전원이 OFF되면, 직전의 계시값을 유지합니다.
전원이 재투입되면, 이어서 계시를 재개합니다.

작동 가능한 기종：형 H3AM-NSR-□ *1
*1　형식 H3AM 시리즈는 2020년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ 를 참조하십시오.

( 표3)　해당 기종 선정　
　
■ H3CR-A 시리즈　세로 48㎜ｘ가로 48㎜
・(표2 ) 의【4】에 해당하는 동작은 불가능합니다.
・동작 모드, 시간 레인지 설정이 필요합니다.
　　　
연결 방식 신호 입력 출력 방식 형식 동작 가능 여부(○ｘ)와
사용 동작 모드
신호
시작		 전원 시작
【1】 【2】 【3】
플러그
인
타입
(8핀)		 없음 접점
(시간 제한 2c)		 형식 H3CR-A8
형 H3CR-A8E
형 H3CR-A8-301		 ｘ ｘ○
A 모드
트랜
디스타
(제한 시간 1a
상당)		 형 H3CR-A8S
플러그
인
타입
(11핀)		 시작
게이트
리셋
(무전압 입력)		 접점
(시간 제한 2c)		 형식 H3CR-A　
형 H3CR-A-301		○
A모드		○
A모드
*2		○
A모드　*2
시작
(전압 입력)		 형식 H3CR-AP○
A모드
*4		 ｘ ｘ
시작
게이트
리셋
(무전압 입력)		 트랜지스터
디스트라
(제한 시간 1a
상당)		 형 H3CR-AS　○
A 모드		○
A모드
*2		○
A모드　*2
*2 　시작 신호(또는 신호 신호)를 단락하여 사용하십시오.
*4　리셋 입력이 없습니다. 전원 리셋으로 사용하십시오.

■ 형H3Y/형H3YN 시리즈　　세로 28㎜ｘ가로 21.5㎜
・( 표2 )의【1】【2】【4】에 해당하는 동작은 할 수 없습니다.
・신호 입력이 없습니다.
・동작 모드, 시간 레인지의 설정이 필요합니다.

　　
연결 방식 출력 형식 동작 가능 여부(○ｘ)와
사용 동작 모드
전원 시작
【3】
플러그인 타입 접점 (시간 제한 2c) 형식 H3Y-2 ○
*3
접점 (시간 제한 4c) 형 H3Y-4
프린트 기판용 단자 접점 (한정 2c) 형 H3Y-2-0
접점 (시간 제한 4c) 형 H3Y-4-0
플러그인 타입
(푸시인 플러스
단자대 소켓 대응)		 접점 (시간 제한 2c)목록
