인터벌 동작이 가능한 디지털 타이머를 알려주세요.

형식 H5CX-□-N 시리즈, 형식 H5CZ 시리즈를 권장합니다. E 모드를 사용하십시오.
(표1) (표2) 에서 동작을 확인하시고, (표3)에서 동작 가능한 기종을 선택하십시오.

(표1)　작동 확인

확인 항목		Yes	아니오
1	【전원 OFF 시 동작】 전원이 꺼지면 리셋한다.	2로	전원이 꺼져도 계시값을 유지한다. → 해당 기종은 없습니다. *1
2	【계시 시작 타이밍】 전원 인가 시 계시를 시작한다.	전원 시작	전원이 인가된 상태에서 신호 신호가 ON되면 계시를 시작한다 →　3으로 전원이 인가된 상태에서 신호 신호가 OFF되면 계시를 시작한다. → 해당 기종이 없습니다. *2
3	【신호 신호 OFF 시 동작】 신호 신호가 OFF되어도 계시를 계속한다. (신호 상승 시 계시 시작)	신호 시작	신호 신호가 OFF되면 리셋한다. (신호 신호가 ON 상태일 때만 계시.) → 해당 기종은 없습니다.

*1 온딜레이 동작(A-3 모드)에서 접점 출력 기종으로 b접점을 사용하는 방법을 검토해 주십시오.
단, b접점을 사용할 경우 타이머에 전원이 인가되지 않았을 때, 리셋 입력이 ON 상태일 때는 도통 상태가 됩니다.
대상 기종은 형식 H5CX-A 시리즈, 형식 H5CX-L 시리즈(일부)입니다.　
*2 아날로그 타이머로도 괜찮으시다면, 형식 H3DT-N1, -N2의 신호 오프 인터벌 동작(E3 모드)을 검토해 주십시오. 자세한 사항은 카탈로그에서 확인해 주십시오.

(표 2)　E 모드 동작
E 모드(인터벌 동작)를 사용하십시오.

전원 시작	신호 시작

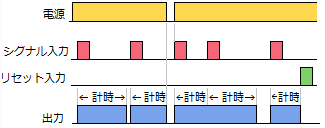

● 기본 동작 전원을 인가하면 출력이 ON되고 계시를 시작합니다. 설정한 시간에 도달하면 출력은 OFF됩니다. ● 리셋 방법 ・전원을 OFF합니다. ・리셋 신호를 입력한다(리셋 기능이 있는 경우) ・본체의 리셋 키(RST)를 조작한다. ●주의 ・타이머 설정값을 「0」으로 설정하면 출력이 발생하지 않습니다.	● 기본 동작 전원 인가 중, 신호 입력이 ON되면 출력이 ON되고, 계시를 시작합니다. 설정한 시간에 도달하면 출력은 OFF합니다. 계시 중 신호 입력이 OFF되었다가 다시 ON되면, 　해당 시점부터 계시를 다시 0부터 시작합니다. ● 리셋 방법 ・전원을 OFF합니다. ・리셋 신호를 입력한다. ・본체의 리셋 키(RST)를 조작한다. ●주의 ・타이머 설정값을 「0」으로 설정하면 출력이 발생하지 않습니다.

(표3)　해당 기종 선정
　・연결 방식, 출력 사양 등으로부터 요구되는 동작이 가능한 기종을 선택하십시오.

■형식 H5CX-A 시리즈(표준 타입)　크기: 48ｘ48㎜
　・신호 입력은 NPN/PNP 전환식입니다. 무전압 입력(NPN) 또는 전압 입력(PNP)으로 사용할 수 있습니다.
　　전압 입력의 H 레벨: DC4.5~30V, L 레벨: DC0~2V입니다. (입력 임피던스 약 4.7kΩ)　
　 　H 레벨과 L 레벨 사이(DC 2V 초과, DC 4.5V 미만)의 전압 인가는 피하십시오.
　　이 범위의 전압을 인가하면 동작이 불안정해집니다.
　・시간 레인지는 아래 10종류가 있습니다.
　　9.999초(0.001초~), 99.99초(0.01초~), 999.9초(0.1초~), 9999초(1초~)
　　99분 59초(1초~), 999.9분(0.1분~), 9999분(1분~), 99시간 59분(1분~)
　　999.9h(0.1h~), 9999h(1h~)
　・플러그인 타입은 별매 소켓 형 P2CF-11(또는 형 P2CF-11-E, 형 P3GA-11)이 필요합니다.
　　

연결 방식	신호 입력	출력	형식	E 모드
				전원 시작	신호 시작
나사 조임 단자대	신호 리셋 게이트 (NPN/PNP 전환식)	접점 (시간 제한 1c)	형식 H5CX-A-N 형 H5CX-AD-N	○ *3	○
		트랜지스터 (1a 상당)	형식 H5CX-AS-N 형 H5CX-ASD-N
플러그인 타입 (11핀)		접점 (시간 제한 1c)	형식 H5CX-A11-N 형 H5CX-A11D-N
		트랜지스터 (1a 상당)	형 H5CX-A11S-N 형 H5CX-A11SD-N

　○: 기능 있음　　ｘ: 기능 없음
*3 전원 스타트로 사용할 경우, 입력 모드는 「NPN」으로 설정하고 신호 입력 단자를 단락시켜 주십시오. (NPN/PNP 전환 기종의 입력 모드 초기값은 「NPN」입니다.)

□형 H5CX-B 시리즈(6자리 표시 타입)
　형 H5CX-BWSD-N은 E 모드 동작이 불가능합니다.

■형 H5CX-L 시리즈(이코노미 타입)　크기: 48ｘ48㎜
・게이트(계시 금지) 입력은 없습니다.
・신호 입력은 무전압 입력(NPN)입니다. 전압 입력은 불가능합니다.
・시간 범위는 아래 10종류가 있습니다.
　　9.999초(0.001초~), 99.99초(0.01초~), 999.9초(0.1초~), 9999초(1초~),
　　99분59초(1초~), 999.9분(0.1분~), 9999분(1분~), 99시간59분(1분~)
　　999.9h(0.1h~), 9999h(1h~)
・형식 H5CX-L□-N 시리즈는 모두 플러그인 타입입니다.
　별매 소켓 형 P2CF-08(또는 형 P2CF-08-E, 형 P3G-8)이 필요합니다.　

연결 방식	신호 입력	출력	형식	E 모드
				전원 시작	신호 시작
플러그인 유형 (8핀)	신호 리셋 (NPN)	접점 (시간 제한 1c)	형식 H5CX-L8-N 형 H5CX-L8D-N	○ *4	○
		트랜지스터 (1a 상당)	형식 H5CX-L8S-N 형 H5CX-L8SD-N
	없음	접점 (제한 시간 1c 및 순간 1c)	형 H5CX-L8E-N 형 H5CX-L8ED-N	○	ｘ

　 ○: 기능 있음　　ｘ: 기능 없음
　*4 전원 스타트로 사용할 경우 신호 입력 단자를 단락시켜 주십시오.

■형 H5CZ 시리즈　크기: 48ｘ48㎜
・게이트(계시 금지) 입력은 없습니다.
・신호 입력은 NPN만 가능합니다. 무전압 입력으로 사용하십시오. 전압 입력은 불가능합니다.
・형 H5CZ 시리즈는 모두 플러그인 타입입니다. 별매 소켓: 형 P2CF-08(또는 형 P2CF-08-E, 형 P3G-8)이 필요합니다.
・시간 레인지는 아래 10종류가 있습니다.
　　　9.999초(0.001초~), 99.99초(0.01초~), 999.9초(0.1초~), 9999초(1초~)
　　　99분 59초(1초~), 999.9분(0.1분~), 9999분(1분~), 99시간 59분(1분~)
　　　999.9h(0.1h~), 9999h(1h~)
　

연결 방식	신호 입력	출력	형식	E 모드
				전원 시작	신호 시작
플러그인 유형 (8핀)	신호 리셋 (NPN)	접점 (시간 제한 1c)	형식 H5CZ-L8 형 H5CZ-L8D	○ *4	○
	없음	접점 (한시 1c와 순시 1c)	형식 H5CZ-L8E 형 H5CZ-L8ED	○	ｘ

　 ○: 기능 있음　　ｘ: 기능 없음
　*4 전원 스타트로 사용할 경우 신호 입력 단자를 단락시켜 주십시오.

■형 H3CA 시리즈　크기: 48ｘ48㎜
　・신호 입력은 무전압 입력만 가능합니다. 전압 입력은 불가능합니다.
　　

연결 방식	신호 입력	출력	형식	E 모드
				전원 시작	신호 시작
플러그인 유형 (소켓 11핀)	・시작 ・리셋 ・게이트 (무전압 입력)	목록
