인터벌 동작이 가능한 아날로그 타이머를 알려주세요.

Question

Accepted Answer

인터벌 동작이 가능한 아날로그 타이머를 알려주세요.

형식 H3CR-A 시리즈, 형식 H3YN 시리즈, 형식 H3DT-N/L 시리즈 등을 검토해 주십시오.
작동 모드는 E 모드(인터벌)를 사용하십시오.
또한 작동에는 전원 스타트와 신호 스타트가 있습니다.
(표1)(표2)에서 작동을 확인하신 후, (표3) 에서 가능한 기종을 선택하십시오.

아날로그 타이머는 설정 오차가 크기 때문에, 짧은 시간 사용 시나 정밀도가 요구되는 경우에는 디지털 타이머를 권장합니다. 디지털 타이머 선정은 해당 FAQ를 참조하십시오.

(표1)　작동 확인

확인 항목		Yes	아니오
1	●전원 OFF 시 동작 　전원이 꺼지면 리셋한다.	2로	전원이 꺼져도 계시값을 유지한다. ? 해당 기종은 없습니다. *1
2	● 계시 시작 타이밍 　전원 인가 시 계시를 시작한다.	(표2) 전원 시작	●전원이 인가된 상태에서, 시작 신호*3이 ON되면 계시를 시작한다. ?　 3 로 ●전원이 인가된 상태에서, 시작 신호가 OFF되면 계시를 시작한다. ?　형식 H3DT-N1, 형식 H3DT--N2의 신호 오프 인터벌 동작(E3 모드)을 검토해 주십시오. 자세한 사항은 카탈로그를 참조하십시오.
3	●시작 신호 OFF 시 동작 　시작 신호가 OFF되어도 계시를 계속한다. 　(신호 상승 시 계시 시작)	(표2) 신호 시작	시작 신호가 OFF되면 리셋한다. (시작 신호가 ON 상태일 때만 계시.) ? 해당 기종은 없습니다.

*1　온딜레이 동작에서 b 접점을 사용하는 방법을 검토해 주십시오.

・아날로그 타이머

형식 H3AM-NSR-□*2(온딜레이 동작・리셋 입력 있음・전원 유지 동작)　
단, b접점을 사용하는 경우 계시 중 전원이 OFF되었을 때 리셋 입력이 ON되어 있으면 도통 상태가 됩니다.

・디지털 타이머

형 H5CX-A 시리즈, 형 H5CX-L 시리즈(일부)의 접점 출력 기종. 동작 모드는 A-3 모드를 사용하십시오. 단, b접점을 사용하는 경우, 타이머에 전원이 인가되지 않았을 때, 리셋 입력이 ON 상태일 때는 도통 상태가 됩니다.

*2 H3AM 시리즈는 2020년 3월에 생산을 종료했습니다. 대체품에 대해서는 여기를참조하십시오.
*3 무전압 입력 기종과 전압 입력 기종이 있습니다. 사용하는 신호 형태를 확인하십시오.

(표2)　E 모드(인터벌) 동작

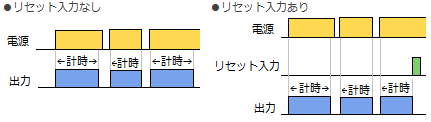

전원 시작

■ 기본 동작
　전원을 인가하면 출력이 ON되고 계시를 시작합니다.
　설정된 시간에 도달하면 출력은 OFF됩니다.

■ 리셋 방법
　전원을 OFF합니다.
　또는 리셋 신호를 입력합니다. (리셋 입력이 있는 경우)

■ 주의
　・타이머 설정값을 "0"으로 설정하면 출력이 발생하지 않습니다.

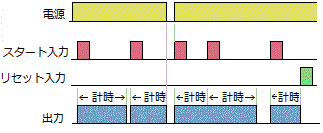

신호 시작

■기본 동작
　전원 인가 중, 시작 입력이 ON되면 출력이 ON되고 계시를 시작합니다.
　설정한 시간에 도달하면 출력은 OFF합니다.
　계시 중 시작 입력이 OFF된 후 다시 ON하면, 그 시점부터 계시를 재시작합니다.

■리셋 방법
　전원을 OFF한다. 또는 리셋 신호를 입력한다.

■주의
　・타이머 설정값을 "0"으로 설정하면 출력이 발생하지 않습니다.

■사용 예
　・푸시 버튼 스위치가 ON되면 설정 시간 동안만 ON한다.
　　(스위치의 a 접점을 시작 신호에 연결한다.)
　　

(표3)　해당 기종 선정
　・연결 방식, 출력 사양 등으로 요구 동작이 가능한 기종을 선택하십시오. 　
　

■형식 H3CR-A 시리즈　세로 48㎜ｘ가로 48㎜　　
・기종에 따라 설정 가능한 동작 모드가 다릅니다.〔○: 설정 가능.　Ｘ: 미지원.〕
・동작 모드, 시간 레인지 설정이 필요합니다.

연결 방식	신호 입력	출력 방식	형식	E 모드
				전원 시작	신호 시작
플러그인 유형 (8핀)	없음	접점 (시간 제한 2c)	형식 H3CR-A8 형 H3CR-A8-301	○	ｘ
		접점 (시간 제한 1c 및 순간 1c)	형 H3CR-A8E
		트랜지스터 (시간 제한 1A 상당)	형 H3CR-A8S
플러그인 타입 (11핀)	스타트 게이트 리셋 (무전압 입력)	접점 (시간 제한 2c)	형식 H3CR-A　 형 H3CR-A-301	○ *4	○
	시작 (전압 입력)		형식 H3CR-AP	ｘ	○
	시작 게이트 리셋 (무전압 입력)	트랜지스터 (제한 시간 1A 상당)	형식 H3CR-AS	○ *4	○

　*4　시작 신호를 단락하여 사용하십시오.　

■형 H3YN 시리즈　　세로 28㎜ｘ가로 21.5㎜
・기종에 따라 설정 가능한 동작 모드가 다릅니다.〔○：설정 가능.　Ｘ：대응 불가.〕
・신호 입력이 없습니다.
・동작 모드, 시간 레인지 설정이 필요합니다.

형 H3YN　　　형 H3YN-?-B

연결 방식	출력	형식	인터벌 동작 모드
			전원 시작	신호 시작
플러그인 타입	접점 (제한 시간 2c)	형 H3YN-2 형 H3YN-21	○	ｘ
	접점 (제한시간 4c)	형 H3YN-4 형 H3YN-41 형 H3YN-4-Z 형 H3YN-41-Z
플러그인 타입 (푸시인 플러스 단자대 소켓 대응)	접점 (시간 제한 2c)	형 H3YN-2-B 형 H3YN-21-B
	접점 (제한 4c)	형 H3YN-4-B 형 H3YN-4-Z-B 형 H3YN-41-B 형 H3YN-41-Z-B

・형식 H3Y 시리즈는 인터벌 동작이 불가능합니다.

■형식 H3DT-N/L 시리즈　세로 90㎜ｘ가로 17.5㎜
・기종에 따라 설정 가능한 동작 모드가 다릅니다.〔○：설정 가능.　Ｘ：대응 불가.〕
・동작 모드, 시간 레인지 설정이 필요합니다.

연결 방식	신호 입력	출력	형식	E2 모드	E 모드
				전원 시작	신호 시작
푸시인 플러스 단자	시작 (전압 입력)	접점 (시간 제한 1c)	형식 H3DT-N1	○	ｘ
			형 H3DT-L1	○ *5	○
		접점 (시간제 2c 또는 시간제 1c와 순간 1c 전환식)	형식 H3DT-N2	○	ｘ
			형 H3DT-L2	○ *5	○

　*5　시작 입력 단자 B1-A1을 단락하여 사용하십시오.

■형 H3RN 시리즈　세로 28.8㎜ｘ가로 12.8㎜
・기종에 따라 설정 가능한 동작 모드가 다릅니다.〔○：설정 가능.　Ｘ：대응 불가.〕
・동작 모드, 시간 레인지 설정이 필요합니다.
・신호 입력이 없습니다.
형 H3RN　　　　　형 H3RN-□-B
