일정한 주기로 원샷 출력을 낼 수 있는 디지털 타이머가 있나요?
- 등록일
- 2025. 12. 17.
일정한 주기로 원샷 출력을 낼 수 있는 디지털 타이머가 있나요?
플리커 동작으로 원샷 출력이 가능합니다. 출력 시간은 0.01~99.99초 사이에서 임의로 설정할 수 있습니다.
(표1)(표2)에서 동작을 확인하신 후, (표3)에서 가능한 기종을 선택해 주십시오.
(표1) 동작 확인
아래 표의 순서대로 요구하시는 동작에 해당하는 동작 모드를 확인해 주십시오.
| 확인 항목 | Yes | 아니오 | ||
| 1 | 【원샷 출력 시간】 출력 시간은 0.01초~99.99초 범위면 된다. | 2로 | 0.01초 미만 →해당 기종은 없습니다. 99.99초 초과 →트윈 타이머 기능을 사용하십시오.*3 | |
| 2 | 【전원 OFF 시 동작】 전원이 꺼지면 리셋한다. | 3으로 | 전원이 꺼져도 계시값을 유지한다. → 7로 | |
| 전원 리셋 동작 | 3 | 【동작 시작 타이밍】 전원 인가 시 동작을 시작한다. | 6으로 | 전원이 인가된 상태에서 신호 신호가 ON되면 계시를 시작한다. → 4로 |
| 4 | 【신호 신호 OFF 시 동작】 신호가 OFF되어도 계시를 계속한다. (신호의 상승으로 계시 시작) | 5로 | 신호 신호가 OFF되면 리셋한다. (신호 신호가 ON되어 있는 동안만 계시.) → 해당 기종은 없습니다. | |
| 5 | 【출력】 OFF에서 시작하여, OFF, ON, OFF...를 반복한다. | b 모드 (신호 시작) | ON에서 시작하여 ON, OFF, ON…을 반복한다. → Z 모드 (*2) 또는 트윈 타이머 기능의 ton 모드(*3)를 검토해 주십시오. | |
| 6 | 【출력】 OFF에서 시작하여 OFF, ON, OFF…를 반복한다. | b 모드*1 (전원 시작) | ON에서 시작하여 ON, OFF, ON…을 반복한다. → Z 모드(*2) 또는 트윈 타이머 기능의 ton 모드를 사용하십시오. *1 *3 | |
| 전원 유지 동작 | 7 | 【동작 시작 타이밍】 전원 인가 시 동작을 시작한다. | 10으로 | 전원이 인가된 상태에서 신호 신호가 ON되면 계시를 시작한다. → 8로 |
| 8 | 【신호 신호 OFF 시 동작】 신호가 OFF되어도 계시를 계속한다. (신호 상승 시 계시 시작) | 9로 | 신호 신호가 OFF되면 리셋한다. (신호 신호가 ON되어 있는 동안만 계시.) → 해당 기종은 없습니다. | |
| 9 | 【출력】 OFF에서 시작하여, OFF, ON, OFF...를 반복한다. | b-1 모드 (신호 시작) | ON에서 시작하여, ON, OFF, ON…을 반복한다. → 트윈 타이머 기능의 ton-1 모드 ( *3 ) 를 사용하십시오. | |
| 10 | 【출력】 OFF에서 시작하여 OFF, ON, OFF…를 반복한다. | b-1 모드 *1 (전원 시작) | ON에서 시작하여, ON, OFF, ON…을 반복한다. → 트윈 타이머 기능의 ton-1 모드 ( *3)을 사용하십시오. *1 | |

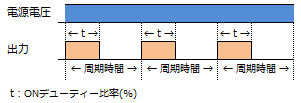

*2 Z 모드는 주기 시간과 ON 듀티 비율(주기 시간에 대한 ON 시간의 비율(%))을 설정합니다.
단, 접점 출력 타입의 경우 ON 시간 및 주기 시간은 100msec 이상으로 설정하십시오.
또한 ON 듀티 비율은 최소 1%입니다.
예: 주기 시간을 1시간(3600초)으로 설정할 경우, 최소 출력 시간은 36초입니다. (3600초 x 1%)
자세한 사항은 카탈로그에서 확인하십시오.
*3 트윈 타이머의 작동에 대해서는 관련 FAQ를 참조하십시오.
(표2) 플리커 동작
전원 리셋 동작, 전원 유지 동작이 있습니다. 또한, 플리커 온 스타트 방식의 기종은 없습니다.
아래 표에서 (표1)에서 선택한 동작 모드의 상세 내용을 확인해 주십시오.
| 동작 모드 | 동작 |

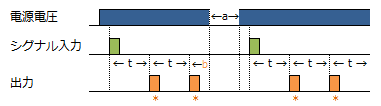

| b 전원 리셋 동작 | 【신호 시작】 t: 설정 시간 a: 정전 시간 b: 계시 시간 ＊: 출력 시간 ●기본 동작 전원 인가 중에 신호 입력이 ON이 되면 계시를 시작합니다. ●리셋 방법 리셋될 때까지, 설정한 시간마다 원샷 출력을 내는 동작을 반복합니다. ・전원 리셋(전원을 OFF합니다.) ●주의 ・리셋 신호를 입력합니다. ・본체 표면의 리셋 버튼을 조작합니다.(기종에 따라 다릅니다.) 접점 출력 타입의 경우, 설정값은 100msec 이상으로 사용하십시오. |

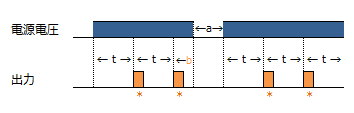

| 【전원 시작】 t: 설정 시간 a: 정전 시간 ＊: 출력 시간 ●기본 동작 전원을 인가하면 동작을 시작합니다. ●리셋 방법 리셋될 때까지 설정된 시간마다 원샷 출력을 내는 동작을 반복합니다. ・전원 리셋(전원을 OFF합니다.) ●주의 ・리셋 신호를 입력합니다. ・본체 표면의 리셋 버튼을 조작합니다.(기종에 따라 다릅니다.) 무전압 입력 상태에서 신호 입력을 단락시켜 주십시오. ((표3)의 *4, *6을 참조하십시오.) 접점 출력 타입의 경우, 설정값은 100msec 이상으로 사용하십시오. | |

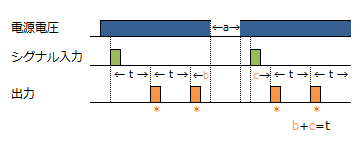

| b-1 전원 유지 동작 | 【신호 시작】 t: 설정 시간 a: 정전 시간 ＊：출력 시간 b, c：계시 시간 ●기본 동작 전원 인가 중에 신호 입력이 ON이 되면 계시를 시작합니다. ●리셋 방법 리셋될 때까지, 설정한 시간마다 원샷 출력을 내는 동작을 반복합니다. 전원이 OFF되면, 직전의 계시값을 유지합니다. 다시 전원을 인가한 후, 신호 입력이 ON이 되면 이어서 계시를 재개합니다. ・리셋 신호를 입력합니다. ●주의 ・본체 표면의 리셋 버튼을 조작합니다. (기종에 따라 다릅니다.) 접점 출력 타입의 경우, 설정값은 100msec 이상으로 사용하십시오. |

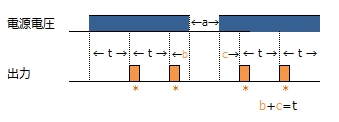

| 【전원 시작】 t: 설정 시간 a: 정전 시간 ＊: 출력 시간 b, c: 계시 시간 ●기본 동작 전원을 인가하면 동작을 시작합니다. 리셋될 때까지 설정된 시간마다 원샷 출력을 내는 동작을 반복합니다. 전원이 OFF되면 직전의 계시값을 유지합니다. 다시 전원을 인가하면 이어서 계시를 재개합니다. ●리셋 방법 ・리셋 신호를 입력합니다. ・본체 표면의 리셋 버튼을 조작합니다. (기종에 따라 다릅니다.) ●주의 무전압 입력 상태에서 신호 입력을 단락하십시오. ((표3)의 *4, *6을 참조하십시오.) 접점 출력 타입의 경우, 설정값은 100msec 이상으로 사용하십시오. |
(표3) 기종 선정
기종에 따라 선택 가능한 동작 종류가 다릅니다. 〔○: 기능 있음 ｘ: 기능 없음〕
출력 시간을 설정하여 사용하십시오. 설정 범위는 0.01초~99.99초입니다. 또한 초기값은 HOLD입니다.
■형식 H5CX-A 시리즈(표준 타입) 크기: 48ｘ48㎜
・원샷 출력 시간은 0.01~99.99초 사이에서 임의로 설정 가능합니다.
・신호 입력은 NPN/PNP 전환식입니다. 무전압 입력(NPN) 또는 전압 입력(PNP)으로 사용 가능합니다.
전압 입력의 H 레벨: DC4.5~30V, L 레벨: DC0~2V입니다. (입력 임피던스 약 4.7kΩ)
H 레벨과 L 레벨 사이(DC2V 초과, DC4.5V 미만)의 전압 인가는 피하십시오.
이 범위의 전압을 인가하면 동작이 불안정해집니다.
・시간 레인지는 아래 10종류가 있습니다.
.999초(0.001초~), 99.99초(0.01초~), 999.9초(0.1초~), 9999초(1초~), 99분59초(1초~), 999.9분(0.1분~), 9999분(1분~),99시간 59분(1분~), 999.9시간(0.1시간~), 9999시간(1시간~)
・플러그인 타입은 별매 소켓이 필요합니다. 소켓 형식은 대상 FAQ를 참조하십시오.
| 연결 방식 | 신호 입력 | 출력 | 형식 | 동작 모드 | |||
| b 모드 (전원 리셋 동작) | b-1 모드 (전원 유지 동작) | ||||||
| 신호 시작 | 전원 시작 | 신호 시작 | 전원 시작 | ||||
| 나사 조임 단자대 | 신호 리셋 게이트 (NPN/PNP 전환식) | 접점*5 (시간 제한 1c) | 형식 H5CX-A-N 형 H5CX-AD-N | ○ | ○ *4 | ○ | ○ *4 |
| 트랜지스터 (1a 상당) | 형식 H5CX-AS-N 형 H5CX-ASD-N | ○ | ○ *4 | ○ | ○ *4 | ||
| 플러그인 타입 (11핀) | 접점*5 (시간 제한 1c) | 형식 H5CX-A11-N 형 H5CX-A11D-N | ○ | ○ *4 | ○ | ○ *4 | |
| 트랜지스터 (1a 상당) | 형식 H5CX-A11S-N 형 H5CX-A11SD-N | ○ | ○ *4 | ○ | ○ *4 | ||
*4 입력 모드는 「NPN」으로 설정하고, 신호 입력 단자를 단락시켜 주십시오.
(NPN/PNP 전환 기종의 입력 모드 초기값은 「NPN」입니다.
*5 접점 출력 타입의 경우, 설정값은 100msec 이상으로 사용해 주십시오.
■형식 H5CX-L 시리즈(이코노미 타입) 크기: 48ｘ48㎜
・원샷 출력 시간은 0.01~99.99초 사이에서 임의로 설정 가능합니다.
・게이트(계시 금지) 입력은 없습니다.
・신호 입력은 무전압 입력(NPN)입니다. 전압 입력은 불가능합니다.
・시간 레인지는 아래 10종류가 있습니다.
.999초(0.001초~), 99.99초(0.01초~), 999.9초(0.1초~), 9999초(1초~), 99분59초(1초~), 999.9분(0.1분~), 9999분(1분~),99h59min(1분~), 999.9h(0.1시간~), 9999h(1시간~)
・형식 H5CX-L□-N 시리즈는 모두 플러그인 타입입니다. 별매 소켓이 필요합니다.
소켓 형식은 대상 FAQ를 참조하십시오.
| 연결 방식 | 신호 입력 | 출력 | 형식 | 동작 모드 | |||
| b 모드 (전원 리셋 동작) | b-1 모드 (전원 유지 동작) | ||||||
| 신호 시작 | 전원 시작 | 신호 시작 | 전원 시작 | ||||
| 플러그인 타입 (8핀) | 신호 리셋 (NPN) | 접점*5 (시간 제한 1c) | 형식 H5CX-L8-N 형 H5CX-L8D-N | ○ | ○ *6 | ○ | ○ *6 |
| 트랜지스터 (1a 상당) | 형식 H5CX-L8S-N 형 H5CX-L8SD-N | ○ | ○ *6 | ○ | ○ *6 | ||
| 없음 | 접점*5 (한시 1c와 순시 1c) | 형식 H5CX-L8E-N 형 H5CX-L8ED-N | ｘ | ○ | ｘ | ｘ | |
*6 신호 입력 단자를 단락시켜 주십시오. (입력 모드 설정은 없습니다.)
□형 H5CX-B 시리즈(6자리 표시 타입)
형 H5CX-BWSD-N은 플리커 동작이 불가능합니다.
■형 H5CZ 시리즈 크기: 48ｘ48㎜
・원샷 출력 시간은 0.01~99.99s 사이에서 임의로 설정 가능합니다.
・게이트(계시 금지) 입력은 없습니다.
・신호 입력은 NPN만 가능합니다. 무전압 입력으로 사용하십시오. 전압 입력은 불가능합니다.
・시간 레인지는 아래 10종류가 있습니다.
.999초(0.001초~), 99.99초(0.01초~), 999.9초(0.1초~), 9999초(1초~), 99분59초(1초~), 999.9분(0.1분~), 9999분(1분~),99시간 59분(1분~), 999.9시간(0.1시간~), 9999시간(1시간~)
・형식 H5CZ 시리즈는 모두 플러그인 타입입니다. 별매 소켓이 필요합니다.
소켓 형식은 대상 FAQ를 참조하십시오.
| 연결 방식 | 신호 입력 | 출력 | 형식 | 동작 모드 | |||
| b 모드 (전원 리셋 동작) | b-1 모드 (전원 유지 동작) | ||||||
| 신호 시작 | 전원 시작 | 신호 시작 | 전원 시작 | ||||
| 플러그인 타입 (8핀) | 신호 리셋 (NPN) | 접점 *5 (시간 제한 1c) | 형식 H5CZ-L8 형 H5CZ-L8D | ○ | ○ *6 | ○ | ○ *6 |
| 없음 | 접점 *5 (한시 1c와 순시 1c) | 형식 H5CZ-L8E 형 H5CZ-L8ED | ｘ | ○ | ｘ | ｘ | |
*6 신호 입력 단자를 단락시켜 주십시오. (입력 모드 설정은 없습니다.)
■요청 사항
상세 사양은 카탈로그에서 확인해 주십시오. 상품 정보에서 카탈로그를 다운로드할 수 있습니다.
