타이머의 누적 동작 모드 선택 방법을 알려주세요.

(표1) (표2)에서 동작을 확인하신 후, 본 FAQ에서 사용 가능한 기종을 선택해 주십시오.

또한 아날로그 타이머는 설정 오차가 있습니다. 정밀도가 필요하거나 짧은 시간 동안 사용하시는 경우 디지털 타이머를 검토해 주십시오.
또한 출력이 필요하지 않은 경우, 타임 카운터로도 계측이 가능합니다. 해당 FAQ를 참조해 주십시오.


(표1)　작동 확인
　아래 표의 순서대로 요구 사항에 맞는 동작 모드를 확인해 주십시오.

확인 항목		Yes	아니오
1	【출력 유무】 출력이 필요함.	2번으로	출력 불필요. 표시만으로 충분. →　타임 카운터를 검토해 주십시오. 해당 FAQ를 참조하십시오. *1
2	【출력 타이밍】 설정값에 도달하면 출력이 ON된다.	６으로	전원이 ON되면 출력이 ON된다. →　3으로
3	【설정값의 점수】 설정값은 1점으로 충분하다.	４ 로	설정값은 2점 이상 필요. → 해당 기종은 없습니다.
4	【전원 OFF 시 동작】 전원 OFF 시 리셋됩니다.	５ 로	전원이 꺼져도 계시값을 유지한다. → 해당 기종은 없습니다.
5	【계시 시작 타이밍】 전원 인가 시 계시를 시작한다. 전원이 인가된 시간을 누적한다.	F3 모드 (전원 시작)	전원을 인가한 상태에서, 시작용 신호( *2 )이 ON이 되면 계시를 시작한다. →F3 모드 (신호 시작)
6	【설정값의 점수】 설정값은 1점으로 충분하다.	10 로	설정값은 2점이 필요하다. →　7로
			설정값은 3점 이상 필요합니다. → 해당 기종이 없습니다.
7	【전원 OFF 시 동작】 전원 OFF 시 리셋됩니다.	해당 기종은 없습니다.	전원이 꺼져도 계시값을 유지합니다. →　8로
8	【타임업 후 계시】 설정값을 초과하여 계시를 계속한다.	9 로	설정값으로 유지하며 계시를 진행하지 않는다. → 해당 기종은 없습니다.
9	【계시 시작 타이밍】 전원 인가 시 계시를 시작한다. 전원이 인가된 시간을 누적한다.	F-1 모드 (전원 시작)	전원을 인가한 상태에서, 시작용 신호( *2 ) 이 ON이 되면 계시를 시작한다. → F-1 모드 (신호 시작)
10	【전원 OFF 시 동작】 전원 OFF 시 리셋한다.	11 다음	전원이 꺼져도 계시값은 유지한다. →　13으로
11	【타임업 후 계시】 설정값을 초과하여 계시를 계속한다.	해당 기종은 없습니다.	설정값으로 유지하며 계시를 진행하지 않는다. →　12로
12	【계시 시작 타이밍】 전원 인가 시 계시를 시작한다.	F2 모드 (전원 시작)	전원을 인가한 상태에서, 시작용 신호( *2 )이 ON이 되면 계시를 시작한다. → F2 모드 (신호 시작)
13	【타임업 후 계시】 설정값을 초과하여 계시를 계속한다.	해당 기종은 없습니다.	설정값으로 유지하며 계시를 진행하지 않습니다. →　14로
14	【계시 시작 타이밍】 전원 인가 시 계시를 시작한다.	F 모드　 (전원 시작)	전원을 인가한 상태에서, 시작용 신호( *2 ) 이 ON이 되면 계시를 시작한다. → F 모드(신호 시작)

*1　타임 카운터는 매립 설치 전용입니다. 또한 48x48 사이즈 기종은 준비되어 있지 않습니다.표면 장착, DIN 레일 장착이 가능한 기종이나 48x48 사이즈 기종을 원하시는 경우, 그대로 2로 진행하여 타이머를 선정하십시오. 출력에는 아무것도 연결하지 않고 사용하실 수 있습니다. 단, F-1 모드를 제외하고 설정값을 초과하여 계시할 수 없습니다. F 모드, F2 모드, F3 모드를 사용할 경우, 큰 값을 설정한 상태로 사용하십시오.
*2 시작용 신호는 기종에 따라 명칭이 다릅니다. "시작 신호", "시그널 신호"가 해당합니다.

(표2)　적산 동작
　아래 표에서 (표1)에서 선택한 동작 모드의 상세 내용을 확인하십시오.

동작 모드	동작

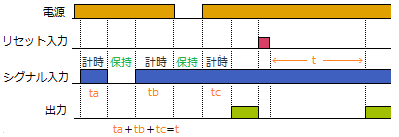

F 모드 적산	F 모드【신호 시작】 t: 설정값　　 ta, tb, tc: 계시값 　 ●기본 동작 타이머의 전원이 인가되어 있을 때 신호 신호(*2 )이 ON되면 계시를 시작합니다. 시그널 신호 (*2 )이 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 시그널 신호 (*2 )이 ON되면, 중단된 부분부터 계시를 재개합니다. 계시 중에 전원이 OFF되면, 계시값을 유지한 채 계시를 정지합니다. 다시 전원이 ON되면, 중단된 부분부터 계시를 재개합니다. 계시값이 설정값에 도달하면 출력이 ON됩니다. 출력은 리셋될 때까지 ON 상태를 유지합니다. ●리셋 방법 ・리셋 신호를 입력한다. ・본체 표면의 리셋 버튼을 조작한다. (전원 리셋은 불가능합니다.) 리셋되면 가산 시 0으로, 감산 시 설정값으로 돌아갑니다. ●타임업 후 동작 계시는 정지합니다. 시간은 진행되지 않습니다. (가산 시 설정값, 감산 시 0에 도달한 상태로 유지합니다.) ●대상 기종: 형식 H5CX-A□-N, 형식 H5CX-L□-N, 형식 H5CZ (해당 FAQ에서 가능한 기종을 선택해 주십시오)

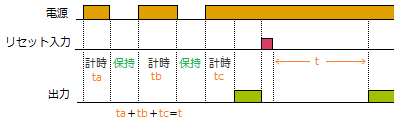

	F모드【전원 시작】 　 ●기본 동작 타이머 전원 인가 시 계시를 시작합니다. 전원 OFF 시 계시값을 유지하며 계시를 정지합니다. 전원 재ON 시 중단된 지점부터 계시를 재개합니다. 계시값이 설정값에 도달하면 출력이 ON됩니다. 출력은 리셋될 때까지 ON 상태를 유지합니다. ●리셋 방법 ・리셋 신호를 입력합니다. ・본체 표면의 리셋 버튼을 조작합니다. (전원 리셋은 불가능합니다.) 리셋되면 가산 시 0으로, 감산 시 설정값으로 돌아갑니다. ●타임업 후 동작 계시는 정지합니다. 시간은 진행되지 않습니다. (가산 시에는 설정값, 감산 시에는 0에 도달한 상태로 유지합니다.) ●주의사항 ・형식 H5CX-A□-N은 입력 모드를 "NPN"으로 설정하고 신호 입력 단자를 단락시켜 주십시오. (NPN/PNP 전환 기종의 입력 모드 초기값은 "NPN"입니다.) ・형식 H5CX-L?-N, 형식 H5CZ는 신호 입력 단자를 단락시켜 주십시오. ・전원 스타트로 사용하실 경우 내부 회로 특성상 시간 오차가 발생합니다. (전원 ON/OFF 1회당 약 100ms) 정밀도가 필요한 경우 신호 스타트로 사용하십시오. ●대상 기종: 형식 H5CX-A□-N, 형식 H5CX-L□-N, 형식 H5CZ ( 해당 FAQ에서 사용 가능한 기종을 선택 하십시오)

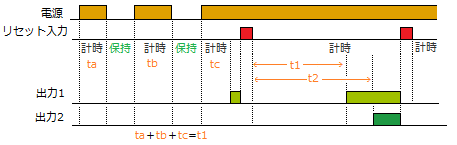

F-1 모드 적산	F-1 모드【신호 시작】 t1: 설정값 1　　 t2：설정값 2　　 ta、 tb, tc: 계시값 ●기본 동작 타이머의 전원이 인가되어 있을 때 시그널 신호 (*2 )이 ON되면 계시를 시작합니다. 신호 신호 (*2 )이 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 신호 신호 (*2 )이 ON되면, 중단된 부분부터 계시를 재개합니다. 계시 중에 전원이 OFF되면, 계시값을 유지한 채 계시를 정지합니다. 다시 전원이 ON되면, 중단된 부분부터 계시를 재개합니다. 설정값은 2점 설정할 수 있습니다. 계시값이 설정값 1에 도달하면 출력 1이, 설정값 2에 도달하면 출력 2가 ON됩니다. 출력은 리셋될 때까지 ON 상태를 유지합니다. ●리셋 방법 ・리셋 신호를 입력합니다. ・본체 표면의 리셋 버튼을 조작합니다. (전원 리셋은 불가능합니다.) 리셋되면 0으로 돌아갑니다. ●타임업 후 동작 타임업 후에도 설정값을 초과하여 계시를 계속합니다. ●대상 기종: 형식 H5CX-B□-N ( 해당 FAQ에서 가능한 기종을 선택해 주십시오)

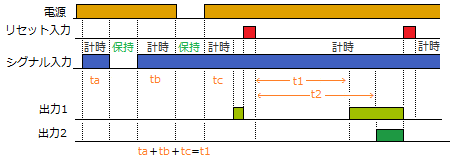

	F-1 모드【전원 시작】 ●기본 동작 타이머 전원 인가 시 계시를 시작합니다. 전원 OFF 시 계시값을 유지하며 계시를 정지합니다. 전원 재ON 시 중단된 지점부터 계시를 재개합니다. 설정값은 2점 설정 가능합니다. 계시값이 설정값1에 도달하면 출력1이, 설정값2에 도달하면 출력2가 ON됩니다. 출력은 리셋될 때까지 ON 상태를 유지합니다. ●리셋 방법 ・리셋 신호를 입력합니다. ・본체 표면의 리셋 버튼을 조작합니다. (전원 리셋은 불가능합니다.) 리셋되면 0으로 돌아갑니다. ●타임업 후 동작 타임업 후에도 설정값을 초과하여 계시를 계속합니다. ●주의사항 입력 모드는 "NPN"으로 설정하고, 신호 입력 단자를 단락시켜 주십시오. (NPN/PNP전환 기종의 입력 모드 초기값은 「NPN」입니다.) 단, 전원 스타트로 사용하실 경우 내부 회로 특성상 시간 오차가 발생합니다. (전원 ON/OFF 1회당 약 100ms) 정밀도가 필요한 경우 신호 스타트로 사용하십시오. ●대상 기종: 형식 H5CX-B□-N ( 이 FAQ에서 가능한 기종을 선택하십시오)
