H5CX, H5CZ를 트윈 타이머로 사용할 때의 설정값, 시간 범위 설정 방법을 알려주세요.

먼저 트윈 타이머로 전환한 후, 시간 범위, 설정값 순으로 설정하십시오.
(일반 타이머 동작으로 사용할 경우, 해당 FAQ 를 참조하십시오.)

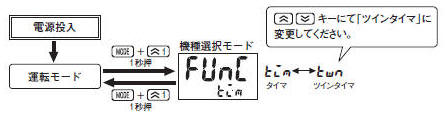

【1】트윈 타이머로 전환 　　　
　　
【2】시간 범위 설정

시리즈	형식	시간 범위 설정
표준 타입 형 H5CX-A□-N	형 H5CX-A-N 형 H5CX-AD-N 형 H5CX-AS-N 형 H5CX-ASD-N 형 H5CX-A11-N 형 H5CX-A11D-N 형 H5CX-A11S-N 형 H5CX-A11SD-N	(표 1)
이코노미 타입 형 H5CX-L□-N	형 H5CX-L8-N 형 H5CX-L8D-N 형 H5CX-L8S-N 형 H5CX-L8SD-N 형 H5CX-L8E-N 형 H5CX-L8ED-N	(표 2)
형 H5CZ	형 H5CZ-L8 형 H5CZ-L8D 형 H5CZ-L8E 형 H5CZ-L8ED	(표 2)

・6자리 표시 타입: 형식 H5CX-BWSD-N은 트윈 타이머 동작이 불가능합니다.

(표1)　형식 H5CX-A□-N(표준 타입)
딥 스위치 또는 파라미터로 설정합니다.
일부 딥 스위치로는 설정할 수 없는 시간 범위가 있습니다.
　

시간 범위	딥 스위치 설정
	딥 스위치 유효	OFF 시간 범위		ON 시간 범위
	1	2	3	4	5
9.999초 (0.001초~)	설정할 수 없습니다. 매개변수로 설정하십시오.
99.99초 (0.01초~)	ON	OFF	OFF	OFF	OFF
999.9초 (0.1초~)	ON	ON	OFF	ON	OFF
9999초 (1초~)	ON	OFF	ON	OFF	ON
99분 59초 (1초~)	ON	ON	ON	ON	ON
999.9분 (0.1분~)	설정할 수 없습니다. 매개 변수로 설정하십시오.
99시간 59분 (1분 이상)
999.9h (0.1시간~)
9999분 (1분~)
9999h (1시간 이상)

　●파라미터로 설정하는 경우
　딥 스위치 1을 OFF(출하 시 설정)로 하고, 전원을 다시 켠 후 사용하십시오.

시간 범위	파라미터 설정
	설정 표시	설정 방법

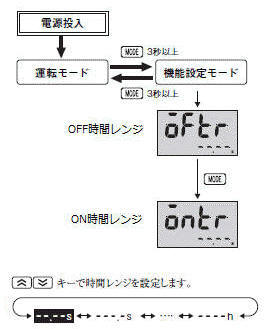

9.999초 (0.001초~)		OFF 시간, ON 시간 각각에 시간 레인지를 설정합니다. 기능 설정 모드: oFtr(OFF 시간 범위), ontr(ON 시간 범위)로 설정합니다.
99.99초 (0.01초~)
999.9초 (0.1초~)
9999초 (1초 이상)
99분 59초 (1초 이상)
999.9분 (0.1분~)
99시간 59분 (1분~)
999.9시간 (0.1시간 이상)
9999분 (1분~)
9999h (1시간 이상)

(표2)　형식 H5CX-L□-N(이코노미 타입), 형식 H5CZ 시리즈
딥 스위치는 없습니다. 파라미터로 설정하십시오.

시간 범위	파라미터 설정
	설정 표시		설정 방법
	형식 H5CX-L□-N	형식 H5CZ
9.999초 (0.001초~)			OFF 시간, ON 시간 각각에 시간 레인지를 설정합니다. 기능 설정 모드: oFtr(OFF 시간 범위), ontr(ON 시간 범위)로 설정합니다.
99.99초 (0.01초~)
