2대의 기기에 연결할 수 있는 온도 센서가 있나요?

아래 표에서 선택해 주십시오.
리드선 직출형, 단자 내장형은 보호관 길이, 보호관 직경, 리드선 길이 등을 지정하여 구입할 수 있습니다.

자세한 사항은 【1】~【8】을 참조하십시오.
또한 표준 외 사양도 게재하고 있습니다. 사전 예고 없이 생산을 종료할 수 있습니다.
또한 가격, 납기 관련 사항은 판매점에 문의해 주십시오.

●주의
데이터 시트에 게재된 형식은 1개부터 주문 가능합니다.
데이터 시트에 게재되지 않은 형식은 100개/년 이상(기준)인 경우 제작 가능합니다.

종류			형식	상세
열전대	피복형 리드선 직출형	K(CA)	형 E52-CA①AY-7 D=② ③ ④M	【1】
	피복형 단자 내장형	K(CA)	형 E52-CA①C-N-7 D=②	【2】
		J(IC)	형 E52-IC①C-N-7 D=②
	일반형 단자 내장형	K(CA)	형 E52-CA①C-N-7 D=②	【3】
		J(IC)	형 E52-IC①C-N-7 D=②
백금 온도 측정 저항체	피복형 리드선 직출형	Pt100	형 E52-P① AY-7 D=② ③ ④M	【4】
	피복형 단자 내장형		형 E52-P①C-N-7 D=②	【5】
	일반형 단자 내장형		형 E52-P①C-N-7 D=10	【6】
	실온용		형 E52-P10GRY-7 ④M	【7】
	완전 방수형 (리드선은 방적만)		형 E52-P10GPY-7 ④M	【8】

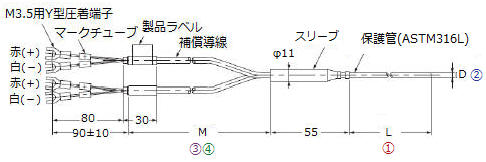

【1】시스형 열전대　리드선 직출형



■ 형식 기준: 형E52-CA①AY-7 D=② ③ ④M
①보호관 길이　 ②보호관 직경　 ③보상선 종류 ④ 보상선 길이

소자의 종류	②	①	③	④
	보호관경(㎜) (상용 한계*1)	보호관 길이 (cm)	보상선 종류와 사용 주변 온도	보상선 길이 (m)
K(CA)	φ3.2 (+750℃)	5, 10, 15, 20, 25, 35, 50, 100	표준: 무지시 　비닐 피복 　(주변 온도: -20~+70℃) 내열성: NETU 　유리솜 피복 　스테인리스 외부 실드 　(주변 온도: 0~+150℃ *2)	1, 2, 4, 8
	φ4.8 (＋800℃)	5, 10, 15, 20, 35, 50, 100
	φ6.4 (+800℃)
	φ8.0 (＋900℃)	20, 35, 50, 100

*1 상용 한계란 건조 공기 중에서 연속 사용 가능한 온도의 한계 값입니다.
*2 슬리브부의 사용 주변 온도는 0~+100℃입니다.

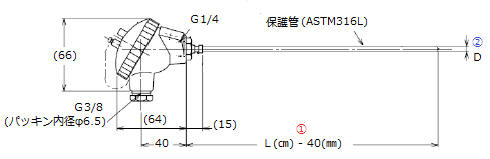

【2】시스형 열전대　단자 내장형　
　　


■형식 기준：형E52-CA①C-N-7 D=②　　　형E52-IC①C-N-7 D=②　
①보호관 길이　 ②보호관 직경　

소자의 종류	상용 한계 *1	②	①	단자함 사양
		보호관 직경(㎜)	보호관 길이(㎝)
K(CA)	+750℃	φ3.2	15, 20, 25, 35, 50, 75, 100	재질: 알루미늄 다이캐스트 내열성: +90℃ 적용 배선용 단자: M3 구멍 나사 치수: 내경 φ10 　(내경 φ6.5 고무 패킹 내장)
J(IC)	+650℃
K(CA)	＋800℃	φ4.8	20, 25, 35, 50, 75, 100
J(IC)	＋750℃
K(CA)	+800℃	φ6.4
J(IC)	+750℃
K(CA)	＋900℃	φ8.0
J(IC)	＋750℃

*1 상용 한계란 건조 공기 중에서 연속 사용 가능한 온도의 한계 값입니다.

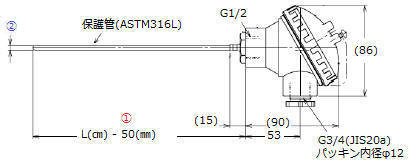

【3】일반형 열전대　단자 내장형




■형식 기준: 형 E52-CA①C-N-7D=②　　　형 E52-IC①C-N-7D=②　
①보호관 길이　 ②보호관 직경　

종류	상용 한계 *1	②	①	단자함 사양
		보호관 직경(㎜)	보호관 길이(㎝)
K(CA)	+650℃	φ10	30, 35, 50, 75, 100	재질: 알루미늄 다이캐스트 내열성: +90℃ 적용 배선용 단자: M4 구멍 나사 치수: 내경 φ15 (내경 φ12 고무 패킹 내장)
J(IC)	+400℃
K(CA)	＋850℃	φ12	35, 50, 75, 100
J(IC)	＋500℃
K(CA)	+850℃	φ15
J(IC)	+500℃
K(CA)	＋900℃	φ22	50, 75, 100
J(IC)	＋600℃

*1 상용 한계란 건조 공기 중에서 연속 사용 가능한 온도의 한계 값입니다.

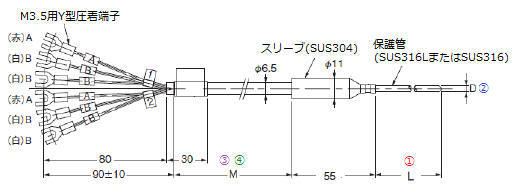

【4】시스형 백금 저항온도센서 리드선 직출형
　　

■형식 기준　형 E52-P①AY-7 D=② ③ ④M
①보호관 길이 　 ②보호관 직경　 ③ 리드선 종류 ④ 리드선 길이

측정 온도 범위	②	①	③	④
	보호관 직경(㎜)	보호관 길이(cm)	리드선 종류와 사용 주변 온도	리드선 길이(m)
-200~+450℃	φ3.2	10, 15, 20, 35, 50, 100	표준: 무표시 　비닐 피복 　(주변 온도: 　　-20~+70℃) 내열: NETU 　유리솜 피복 　스테인리스 외부 실드 　(주변 온도: 0~+150℃ *2)	1, 2, 4, 8
	φ4.8
	φ6.4	20, 35, 50, 100

*2 슬리브부의 사용 주변 온도는 0~+100℃입니다.


【5】시스형 백금 온도 저항체　단자 내장형

　　
■형식 기준 　 형 E52-P①C-N-7 D=②

①보호관 길이　 ②보호관 직경　 　

측정 온도 범위	②	①	단자함 사양
	보호관 직경(㎜)	보호관 길이(㎝)
-200～+450℃	φ3.2	15, 20, 25, 30	재질: 알루미늄 다이캐스트 내열: +90℃ 적용 결선용 단자: M4 구멍 나사 치수: 내경 φ20 　(내경 φ6.5 고무 패킹 내장)
	φ4.8	15, 20, 25, 30, 35, 50, 75, 100
	φ6.4	20, 25, 30, 35, 50, 75, 100
	φ8.0

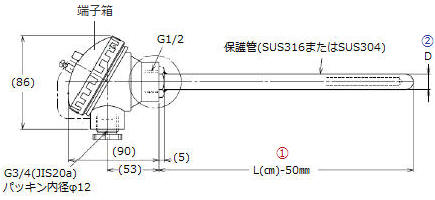

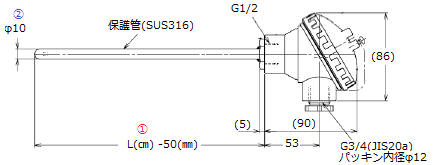

【6】일반형 백금 온도 저항체　단자 내장형

■형식 기준　형 E 52-P①C-N-7 D=10

①보호관 길이 　 ②보호관 직경 　 〇단자함 +90℃ M4

측정 온도 범위	②	①	단자함 사양
	보호관 직경(㎜)	보호관 길이(㎝)
0~+450℃	φ10	30, 35, 50, 75, 100	재질: 알루미늄 다이캐스트 내열: +90℃ 적용 결선용 단자: M4 구멍 나사 치수: 내경 φ20 (내경 φ12 고무 패킹 내장)

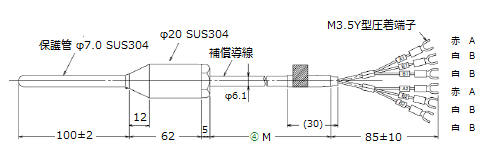

【7】실온용 백금 온도 측정 저항체
・보호관 직경, 보호관 길이 등의 치수를 지정할 수 없습니다. (리드선 길이만 지정 가능합니다.)



■형식 기준　형E52-P10GRY-7 ④M

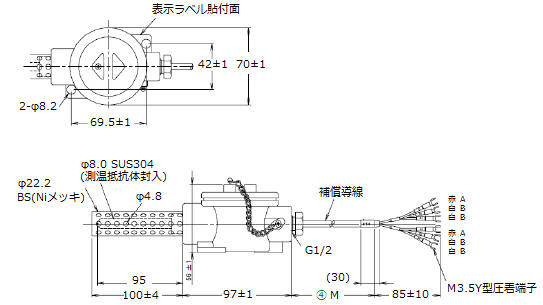

【8】완전 방수형 백금 온도 측정 저항체
・보호관 직경, 보호관 길이 등의 치수를 지정할 수 없습니다. (리드선 길이만 지정 가능합니다.)


■형식 기준　형 E52-P10GPY-7 ④M
