E2E의 표시등은 어떤 경우에 점등합니까?

Question

Accepted Answer

E2E의 표시등은 어떤 경우에 점등합니까?

형식에 따라 표시등 색상 및 동작이 다릅니다. 아래 표를 참조하십시오.

종류			표시등 색상
E2E NEXT 시리즈	(표1) 직류 2선식		작동 표시등: 주황색 설정 표시등: 녹색
	(표 2) 직류 3선식	표준 I/O 모드 (SIO 모드)	작동 표시등: 주황색
		IO-Link 모드 (COM 모드)	통신 표시등: 녹색 작동 표시등: 주황색
종류			표시등 색상
E2E 특수 타입, 구 직류 3선식	(표3) 직류 2선식　자가진단 출력 없음　E2E-X□D□-□		작동 표시등: 빨강 설정 표시등: 녹색 (녹색 표시등이 없는 기종도 있습니다.)
	(표4) 직류 2선식　자가진단 출력 있음　E2E-X□D□S-□
	(표5) 교류 2선식　E2E-X□Y□-□
	(표6) 교류 직류 겸용 2선식　E2E-X□T□-□
	(표7) 직류 3선식　E2E-X□E□-□
소경 근접 센서　E2E	(표8) 소경 근접 센서　E2E-C□□□□-□　E2E-S□□□□-□		작동 표시등: 황색
종류		동작 모드	표시등 색상
IO-LINK 근접 센서(스탠다드 타입) E2E-?IL?	(표 9) IO-LInk 근접 센서(스탠다드 타입) E2E-?IL?	표준 I/O 모드 (SIO 모드)	안정 표시등: 녹색 작동 표시등: 주황색
		IO-Link 모드	통신 표시등: 녹색 작동 표시등: 주황색

(표1)　E2E NEXT 시리즈　직류 2선식　E2E-X□D□-□

NO/NC	형식	표시등 동작

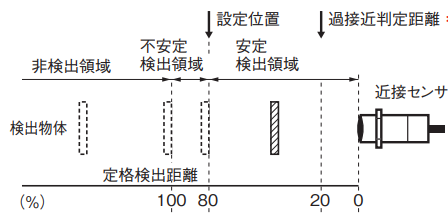

NO	E2E-X□D1□ □M E2E-X□D1□-T □M E2E-X□D1□-M1TGJ (-T)0.3M E2E-X□D2□-M1□ E2E-X□D1-N □M E2E-X□D1-T-N □M 〔형식 예〕　E2E-X3D18 2M 　E2E-X7D1-N 2M 　E2E-X7D112-T 　E2E-X11D118-M1TGJ 0.3M 　E2E-X20D130-M1TGJ-T 0.3M 　E2E-X6MD18 2M 　E2E-X10MD112 2M 　E2E-X1R5D1-N 2M	● 동작 표시등(주황색) 정격 감지 거리 100%~80%의 불안정 감지 영역에 감지 물체가 있을 때 점등합니다. ● 설정 표시등(녹색) 80% 이하의 안정 검출 영역에 검출 물체가 있을 때 점등합니다.
NC	E2E-X□D2□ □M E2E-X□D2□-T □M E2E-X□D2□-M1TGJ(-T) 0.3M E2E-X□D2□-M1□ E2E-X□D2-N □M E2E-X□D2-T-N □M 〔형식 예〕　E2E-X3D28 2M 　E2E-X7D2-N 2M 　E2E-X7D212-T 　E2E-X11D218-M1TGJ 0.3M 　E2E-X20D230-M1TGJ-T 0.3M 　E2E-X6MD28-T 2M 　E2E-X10MD212 2M 　E2E-X1R5D2-N 2M	● 동작 표시등(주황색) 정격 감지 거리 100% 이상의 비감지 영역에 감지 물체가 있을 때 점등합니다. ● 설정 표시등(녹색)은 없습니다.

　 (표2)　E2E NEXT 시리즈　직류 3선식　E2E-X□C□-□, E2E-X□B□-□

NO/NC	형식	표시등의 동작
NO	●NPN 출력 E2E-X□C1□ E2E-X□C1□-M1(TJ) E2E-X□C1□-M3 E2E-X□C1□-M5 〔형식 예〕 E2E-X1R5C18 E2E-X2C112 E2E-X5C118 E2E-X2MC18 E2E-X10C130-M1 E2E-X4C18-M1　 E2E-X10MC118-M1TJ E2E-X8MC18-M5	● 작동 표시등(주황색) 물체가 감지되었을 때(제어 출력이 ON 상태일 때) 점등됩니다.

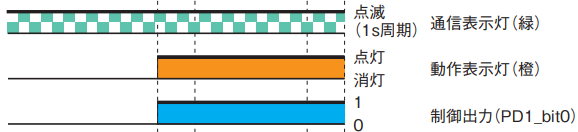

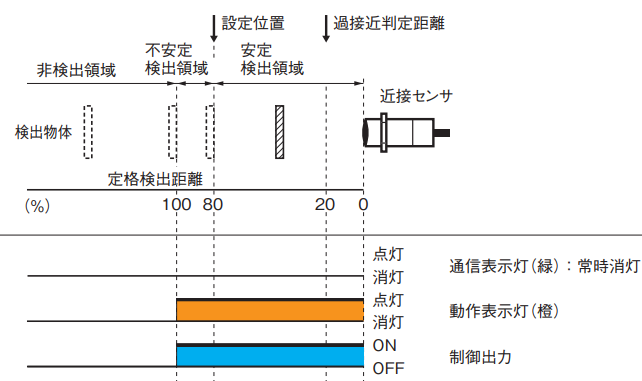

NO	●PNP 출력 E2E-X□B1□ E2E-X□B1□-M1(TJ) E2E-X□B1□-M3 E2E-X□B1□-M5 〔형식 예〕 E2E-X1R5B1D8 E2E-X2B1D12 E2E-X5B1D18 E2E-X2MB1D8 E2E-X10B1D30-M1 E2E-X4B1D8-M1　 E2E-X10MB1D18-M1TJ E2E-X8MB1D8-M5	＜표준 I/O 모드(SIO 모드)＞ (SIO 모드) ●동작 표시등(주황) 검출 물체가 있을 때(제어 출력이 ON일 때) 점등합니다. ●통신 표시등(녹색)은 상시 소등 상태입니다. ＜IO-Link 통신 모드(COM 모드)＞ ●동작 표시등(주황) 검출 물체가 있을 때(제어 출력이 ON일 때) 점등합니다. ●통신 표시등(녹색) 1초 주기로 점멸합니다.

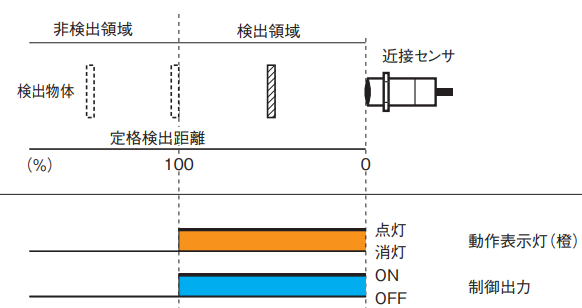

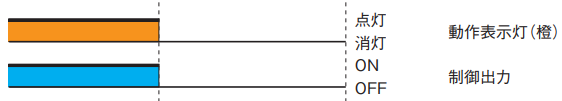

NC	●NPN 출력 E2E-X□C2□ E2E-X□C2□-M1(TJ) E2E-X□C2□-M3 E2E-X□C2□-M5 〔형식 예〕 E2E-X1R5C28 E2E-X2C212 E2E-X5C218 E2E-X2MC28 E2E-X10C230-M1 E2E-X4C28-M1　 E2E-X10MC218-M1TJ E2E-X8MC28-M5	●동작 표시등 (주황색) 정격 검출 거리 100% 이상의 비검출 영역에 검출 물체가 있을 때 점등합니다.

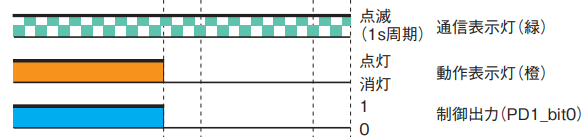

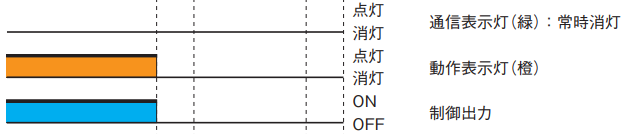

NC	●PNP 출력 E2E-X□B2□ E2E-X□CB□-M1(TJ) E2E-X□B2□-M3 E2E-X□B2□-M5 〔형식 예〕 E2E-X1R5B28 E2E-X2B212 E2E-X5B218 E2E-X2MB28 E2E-X10B230-M1 E2E-X4B28-M1　 E2E-X10MB218-M1TJ E2E-X8MB28-M5	＜표준 I/O 모드(SIO 모드)＞ ●작동 표시등(주황색) 정격 감지 거리 100% 이상의 비감지 영역에 감지 물체가 있을 때 점등합니다. ●통신 표시등(녹색)은 항상 꺼져 있습니다. ＜IO-Link 통신 모드(COM 모드)＞ ●작동 표시등(주황색) 정격 검출 거리 100% 이상의 비검출 영역에 검출 물체가 있을 때 점등합니다. ●통신 표시등(녹색) 1초 주기로 점멸합니다.

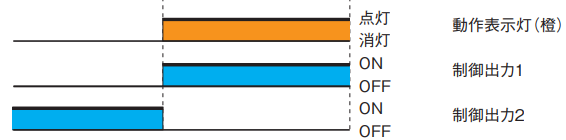

NO+NC	●NPN 출력 E2E-X□C3□ E2E-X□C3□-M1(TJ) E2E-X□C3□-M3 〔형식 예〕 E2E-X2C312 E2E-X5C318 E2E-X6C312 E2E-X10C3 30-M1 E2E-X10MC318-M1TJ	● 동작 표시등(주황색) 물체 감지 시(제어 출력 1이 ON 상태일 때) 점등됩니다.

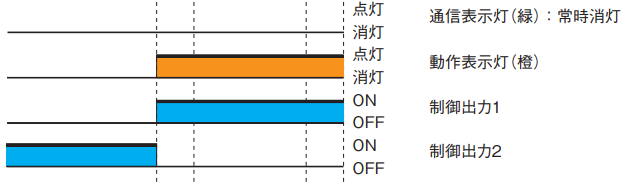

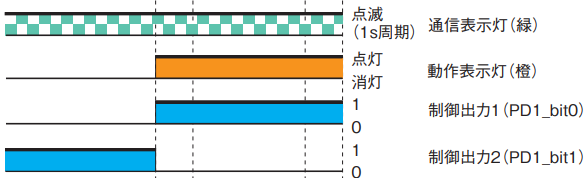

NO+NC	●PNP 출력 E2E-X□B3□ E2E-X□B3□-M1(TJ) E2E-X□B3□-M3 〔형식 예〕 E2E-X2B3D12 E2E-X5B3D18 E2E-X6C312 E2E-X10C330-M1 E2E-X10MC318-M1TJ	＜표준 I/O 모드(SIO 모드)＞ ●동작 표시등(주황색) 물체 감지 시(제어 출력 ON 시) 점등됩니다. ●통신 표시등(녹색)은 항상 꺼져 있습니다. ＜IO-Link 통신 모드(COM 모드)＞ ●작동 표시등(주황색) 물체가 감지될 때(제어 출력 1이 ON 상태일 때) 점등됩니다. ●통신 표시등(녹색) 1초 주기로 점멸합니다.

(표3)　E2E　특수 타입　직류 2선식　자가 진단 출력 없음　E2E-X□D□(-M1TGJ)-U

NO/NC	형식	표시등 동작

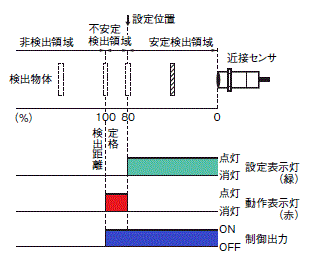

NO	E2E-X□D1-U E2E-X□D1-M1TGJ-U 〔형식 예〕 E2E-X2D1-U E2E-X3D1-U E2E-X7D1-U E2E-X10D1-U	● 동작 표시등(빨간색) 정격 감지 거리 100%~80%의 불안정 감지 영역에 감지 물체가 있을 때 점등합니다. ● 설정 표시등(녹색) 80% 이하의 안정 검출 영역에 검출 물체가 있을 때 점등합니다.

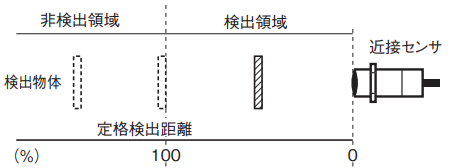

NC	E2E-X□D2-U E2E-X□D2-M1TGJ-U 〔형식 예〕 E2E-X2D2-U E2E-X3D2-U E2E-X7D2-U E2E-X10D2-U	● 동작 표시등(빨간색) 정격 감지 거리 100% 이상의 비감지 영역에 감지 물체가 있을 때 점등합니다. ● 설정 표시등(녹색)은 없습니다.

　
(표4)　E2E　특수 타입　직류 2선식　자가 진단 출력 있음　E2E-X□D□S-□

NO/NC	형식	표시등의 동작

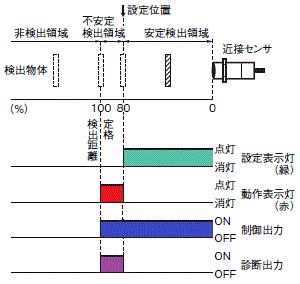

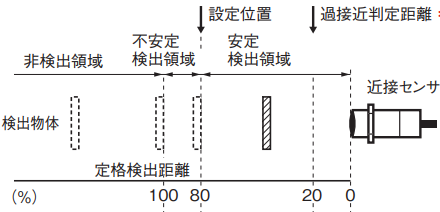

NO	E2E-X□D1S E2E-X□D1S-M1 〔형식 예〕 E2E-X2D1S E2E-X3D1S E2E-X14MD1S	● 작동 표시등(적색) 정격 감지 거리 100%~80%의 불안정 감지 영역에 감지 물체가 있을 때 점등합니다. ● 설정 표시등(녹색) 80% 이하의 안정 검출 영역에 검출 물체가 있을 때 점등합니다.

　 (표5)　E2E　교류 2선식　E2E-X□Y□-□

NO/NC	형식	표시등의 동작

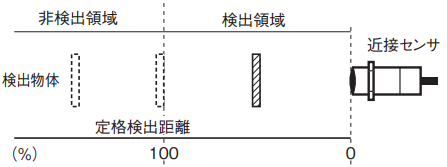

NO	E2E-X□Y1-□ 〔형식 예〕 E2E-X5MY1 E2E-X5Y1	● 작동 표시등(빨간색) 물체가 감지되었을 때(제어 출력이 ON 상태일 때) 점등됩니다. ● 설정 표시등(녹색)은 없습니다.

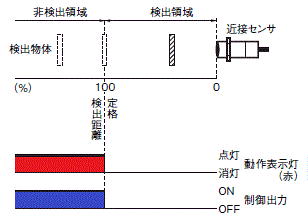

NC	E2E-X□Y2-□ 〔형식 예〕 E2E-X5MY2 E2E-X5Y2	● 작동 표시등(빨간색) 물체가 감지되지 않을 때(제어 출력이 ON 상태일 때) 점등됩니다. ●설정 표시등(녹색)은 없습니다.

　
　 (표6)　E2E　교류 직류 겸용 2선식　E2E-X□T□-□
