인크리멘탈형 로터리 엔코더와 카운터, 디지털 타코미터(형식 H7CX, 형식 H7BX)의 연결 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
인크리멘탈형 로터리 엔코더와 카운터, 디지털 타코미터(형식 H7CX, 형식 H7BX)의 연결 방법을 알려주세요.
연결하는 카운터, 디지털 타코미터의 형식에 따라 연결 방법이 다릅니다.
【1】형 H7CX-A 시리즈 *1
【2】형 H7CX-R 시리즈 *1
【3】형 H7BX 시리즈
*1 H7CX 시리즈는 2023년 3월에 생산을 종료합니다.
단, 라인 드라이버 출력의 인코더는 H7CX-A형, H7CX-R형, H7BX 시리즈에는 연결할 수 없습니다.
(라인 드라이버 출력: E6B2-CWZ1X형, E6C2-CWZ1X형, E6C3-CWZ3XH형, E6H-CWZ3X형)
또한 전압 출력의 형 E6D-CWZ1E는 연결할 수 없습니다. (기타 전압 출력 기종은 연결 가능합니다.)
■ 카운터의 외부 공급 전원에 관하여
형 H7CX-A 시리즈(형 H7CX-A□D□ 제외), 형 H7CX-R 시리즈, 형 H7BX 시리즈의 외부 공급 전원은
DC12V 100mA입니다.
(표1) (표2)를 참조하신 후, 용량이 부족한 경우나 사용하시는 카운터에 외부 공급 전원이 없는 경우에는 외부에 파워 서플라이 등의 전원을 설치하십시오.
전원 공급 장치는 형식 S8FS-G 시리즈 등을 권장합니다. (형식 S8FS-G01512C□, 형식 S8FS-01524C□ 등) 연결은 「■연결 2 외부에 전원(전원 공급 장치 등)을 설치하는 경우」를 참조하십시오.
【1】형식 H7CX-A 시리즈 *1
● 카운터 설정 관련
・오픈 컬렉터 출력(NPN), 전압 출력, 컴플리멘터리 출력의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 「NPN」으로 사용하십시오. 오픈 컬렉터 출력(PNP)의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 「PNP」로 사용하십시오.
・정방향 시 가산, 역방향 시 감산하는 경우 입력 모드를 「UP/DOWN C (위상차 입력)」으로 설정하여 사용하십시오.
● 연결 1 카운터의 외부 공급 전원을 사용할 경우
・플러그인 타입
・플러그인 타입
・단자대 타입

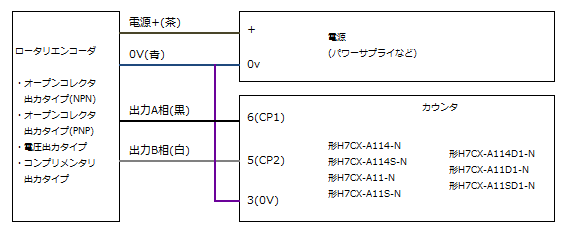

●연결2 외부에 전원(파워 서플라이 등)을 설치하는 경우
・플러그인 타입
・단자대 타입
【2】형 H7CX-R 시리즈*1
●카운터 설정 안내
・오픈 컬렉터 출력(NPN), 전압 출력, 컴플리멘터리 출력의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 "NPN"으로 사용하십시오. 오픈 컬렉터 출력(PNP)의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 "PNP"로 사용하십시오.

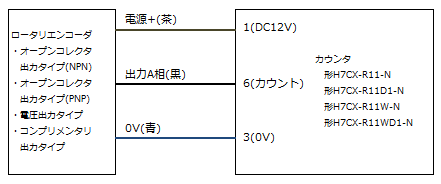

● 연결 1 카운터의 외부 공급 전원을 사용할 경우

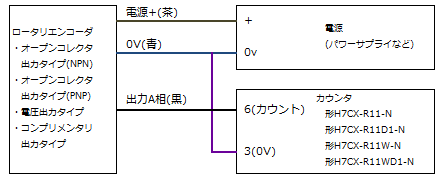

●연결 2 외부에 전원(파워 서플라이 등)을 설치하는 경우
【3】형식 H7BX 시리즈
● 카운터 설정 관련
・오픈 컬렉터 출력(NPN), 전압 출력, 컴플리멘터리 출력의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 「NPN」으로 사용하십시오. 오픈 컬렉터 출력(PNP)의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 「PNP」로 사용하십시오.
・정방향 시 가산, 역방향 시 감산하는 경우 입력 모드를 「UP/DOWN C (위상차 입력)」으로 설정하여 사용하십시오.

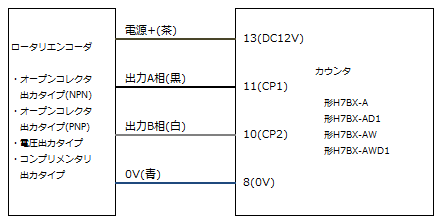

● 연결 1 카운터의 외부 공급 전원을 사용할 경우

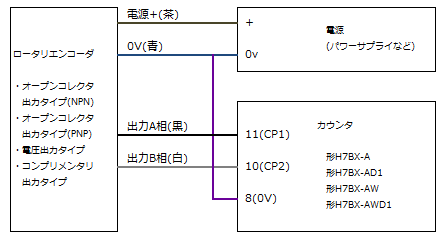

● 연결 2 외부에 전원(파워 서플라이 등)을 설치하는 경우
(표1) 로터리 인코더의 전원 전압/소비 전류
라인 드라이버 출력, 오픈 컬렉터 출력(PNP) 기종을 제외합니다.
*2 H7CX-A형, H7CX-R형, H7BX 시리즈의 외부 공급 전원은 용량이 부족합니다. 외부에 전원 공급 장치 등을 설치하여 로터리 인코더에 전원을 공급하십시오.
*3 E6D-CWZ1E 형식은 카운터, 디지털 타코미터에는 연결할 수 없습니다.
*4 A상만 출력됩니다. 형식 H7CX-A, 형식 H7BX 시리즈에서 입력 모드 UP/DOWN C(위상차 입력)는 사용할 수 없습니다.
(표2) 형식 H7CX, 형식 H7BX 외부 공급 전원 유무
【1】형 H7CX-A 시리즈 *1
【2】형 H7CX-R 시리즈 *1
【3】형 H7BX 시리즈
*1 H7CX 시리즈는 2023년 3월에 생산을 종료합니다.
단, 라인 드라이버 출력의 인코더는 H7CX-A형, H7CX-R형, H7BX 시리즈에는 연결할 수 없습니다.
(라인 드라이버 출력: E6B2-CWZ1X형, E6C2-CWZ1X형, E6C3-CWZ3XH형, E6H-CWZ3X형)
또한 전압 출력의 형 E6D-CWZ1E는 연결할 수 없습니다. (기타 전압 출력 기종은 연결 가능합니다.)
■ 카운터의 외부 공급 전원에 관하여
형 H7CX-A 시리즈(형 H7CX-A□D□ 제외), 형 H7CX-R 시리즈, 형 H7BX 시리즈의 외부 공급 전원은
DC12V 100mA입니다.
(표1) (표2)를 참조하신 후, 용량이 부족한 경우나 사용하시는 카운터에 외부 공급 전원이 없는 경우에는 외부에 파워 서플라이 등의 전원을 설치하십시오.
전원 공급 장치는 형식 S8FS-G 시리즈 등을 권장합니다. (형식 S8FS-G01512C□, 형식 S8FS-01524C□ 등) 연결은 「■연결 2 외부에 전원(전원 공급 장치 등)을 설치하는 경우」를 참조하십시오.
【1】형식 H7CX-A 시리즈 *1
● 카운터 설정 관련
・오픈 컬렉터 출력(NPN), 전압 출력, 컴플리멘터리 출력의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 「NPN」으로 사용하십시오. 오픈 컬렉터 출력(PNP)의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 「PNP」로 사용하십시오.
・정방향 시 가산, 역방향 시 감산하는 경우 입력 모드를 「UP/DOWN C (위상차 입력)」으로 설정하여 사용하십시오.

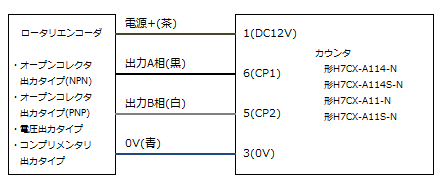

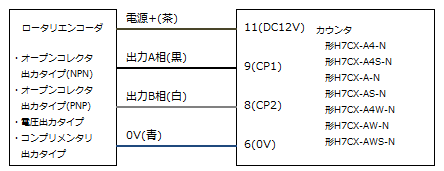

● 연결 1 카운터의 외부 공급 전원을 사용할 경우
・플러그인 타입
・플러그인 타입
・단자대 타입

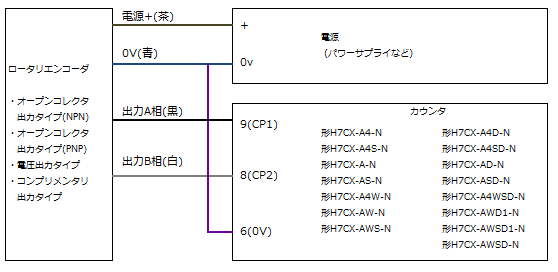

●연결2 외부에 전원(파워 서플라이 등)을 설치하는 경우
・플러그인 타입
・단자대 타입
【2】형 H7CX-R 시리즈*1
●카운터 설정 안내
・오픈 컬렉터 출력(NPN), 전압 출력, 컴플리멘터리 출력의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 "NPN"으로 사용하십시오. 오픈 컬렉터 출력(PNP)의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 "PNP"로 사용하십시오.
● 연결 1 카운터의 외부 공급 전원을 사용할 경우
●연결 2 외부에 전원(파워 서플라이 등)을 설치하는 경우
【3】형식 H7BX 시리즈
● 카운터 설정 관련
・오픈 컬렉터 출력(NPN), 전압 출력, 컴플리멘터리 출력의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 「NPN」으로 사용하십시오. 오픈 컬렉터 출력(PNP)의 로터리 인코더를 사용하는 경우, 카운터의 NPN/PNP 입력 모드 설정은 「PNP」로 사용하십시오.
・정방향 시 가산, 역방향 시 감산하는 경우 입력 모드를 「UP/DOWN C (위상차 입력)」으로 설정하여 사용하십시오.
● 연결 1 카운터의 외부 공급 전원을 사용할 경우
● 연결 2 외부에 전원(파워 서플라이 등)을 설치하는 경우
(표1) 로터리 인코더의 전원 전압/소비 전류
라인 드라이버 출력, 오픈 컬렉터 출력(PNP) 기종을 제외합니다.
| 시리즈 | 출력 형태 | 형식 | 전원/소비 전류 |
| 형 E6D-C | 오픈 컬렉터 출력(NPN) | 형 E6D-CWZ2C *2 | DC12V/150mA 이하 |
| 전압 출력 | 형 E6D-CWZ1E*3 | DC5V/150mA 이하 | |
| 형 E6F-C | 오픈 컬렉터 출력(NPN) | 형 E6F-CWZ5C | DC12 ~24V/100mA 이하 |
| 상보 출력 | 형 E6F-CWZ5G | DC12 ~24V/100mA 이하 | |
| 형 E6A2-C | 오픈 컬렉터 출력(NPN) | 형 E6A2-CWZ3C | DC5 ~12V/30mA 이하 |
| 형 E6A2-CWZ5C | DC12 ~24V/30mA 이하 | ||
| 형 E6A2-CS3C *4 | DC5 ~12V/20mA 이하 | ||
| 형 E6A2-CW3C | DC5 ~12V/20mA 이하 | ||
| 형 E6A2-CS5C *4 | DC12 ~24V/20mA 이하 | ||
| 형 E6A2-CW5C | DC12 ~24V/20mA 이하 | ||
| 전압 출력 | 형 E6A2-CWZ3E | DC5 ~12V/50mA 이하 | |
| 형 E6A2-CS3E *4 | DC5 ~12V/30mA 이하 | ||
| 형 E6A2-CW3E | DC5 ~12V/30mA 이하 | ||
| 형 E6B2-C | 오픈 컬렉터 출력(NPN) | 형 E6B2-CWZ6C | DC5 ~24V/80mA 이하 |
| 오픈 컬렉터 출력(PNP) | 형 E6B2-CWZ5B | DC12 ~24V/100mA 이하 | |
| 전압 출력 | 형 E6B2-CWZ3E | DC5 ~12V/100mA 이하 | |
| 형 E6C2-C | 오픈 컬렉터 출력(NPN) | 형 E6C2-CWZ6C | DC5 ~24V/80mA 이하 |
| 오픈 컬렉터 출력(PNP) | 형 E6C2-CWZ5B | DC12 ~24V/100mA 이하 | |
| 전압 출력 | 형 E6C2-CWZ3E | DV5 ~12V/100mA 이하 | |
| 형 E6C3-C | 전압 출력 | 형 E6C3-CWZ3EH | DC5 ~12V/100mA 이하 |
| 상보 출력 | 형 E6C3-CWZ5GH | DC12 ~24V/100mA 이하 | |
| 형 E6H-C | 오픈 컬렉터 출력(NPN) | 형 E6H-CWZ6C | DC5 ~24V/100mA 이하 |
| 전압 출력 | 형 E6H-CWZ3E | DC5 ~12V/100mA 이하 |
*3 E6D-CWZ1E 형식은 카운터, 디지털 타코미터에는 연결할 수 없습니다.
*4 A상만 출력됩니다. 형식 H7CX-A, 형식 H7BX 시리즈에서 입력 모드 UP/DOWN C(위상차 입력)는 사용할 수 없습니다.
(표2) 형식 H7CX, 형식 H7BX 외부 공급 전원 유무
| 시리즈 | 종류 | 연결 방식 | 전원 전압 | 외부 공급 전원 | 형식 |
| 형 H7CX-A | 프리셋 카운터 | 플러그인 | AC100 ~240V | 있음*5 | 형식 H7CX-A114-N 형식 H7CX-A114S-N 형식 H7CX-A11-N 형 H7CX-A11S-N |
| AC24/DC12 ~24V | 없음 | 형 H7CX-A114D1-N *6 형 H7CX-A11D1-N*6 형 H7CX-A11SD1-N*6 | |||
| 네 지 조임 매 끝 자 대 | AC100 ~240V | 있음*5 | 형식 H7CX-A4-N 형 H7CX-A4S-N 형 H7CX-A-N 형 H7CX-AS-N 형 H7CX-A4W-N | ||
| DC12 ~24V | 있음*5 | 형 H7CX-A4D-N 형 H7CX-A4SD-N 형 H7CX-AD-N 형 H7CX-ASD-N 형 H7CX-A4WSD-N | |||
| 프리셋 카운터/ 타코미터 | 네 지 조임 매 끝 자 대 | AC100 ~240V | 있음*5 | 형식 H7CX-AW-N 형 H7CX-AWS-N | |
| AC24/DC12 ~24V | 없음 | 형 H7CX-AWD1-N*6 형 H7CX-AWSD1-N *6 | |||
| DC12 ~24V | 형 H7CX-AWSD-N *6 | ||||
| 형 H7CX-R | 타코미터 | 목록 |
