푸시 버튼 스위치 A22N, A30N, 표시등 M22N 시리즈에 사용할 수 있는 제어 박스를 알려주십시오.
- 등록일
- 2025. 12. 17.
푸시 버튼 스위치 A22N, A30N, 표시등 M22N 시리즈에 사용할 수 있는 제어 박스를 알려주십시오.
사용 가능한 컨트롤 박스는 형식에 따라 다릅니다.
아래 표의 목록란 (표1)～(표3)을 클릭하십시오. 해당 표로 이동합니다.
●형 A22N, 형 M22N 시리즈
형 A22N 시리즈의 제어 박스(형 A22NZ-A-B□)를 사용하십시오.
단, 나사 단자대 타입을 2단 이상 설치한 경우에는 사용할 수 없습니다.
또한, 푸시인 플러스 단자대 타입의 2접점 유닛은 높이 59.9㎜의 제어 박스와는
조합할 수 없습니다.
형 A22 시리즈의 제어 박스(형 A22N-B□)와의 조합은 형식 사양 등에 따라
조합할 수 없는 경우가 있습니다.
설치 방향, 설치 순서 등의 사용 조건이나 제약이 있을 수 있습니다.
●형 A30N 시리즈
사용 가능한 제어 박스는 없습니다.
형 A30NS
(표1) A22N□ 시리즈 나사 단자대 타입 형 A22N□-□□□-□□A-G□□□-□□
○ 사용 가능 △ 조건부 사용 가능 X 사용 불가
(표2) 형 A22N□ 시리즈 푸시인 플러스 단자대 타입 형 A22N□-□□□-□□A-P□□□-□□
〇 사용 가능 △ 조건부 사용 가능 X 사용 불가
*1 제어 박스 커버(상부)는 밝은 회색, 베이스(하부)는 검정색입니다.
*2 제어 박스 커버(상부)는 노란색, 베이스(하부)는 검정색입니다.
* 3 스위치 유닛을 2단 이상 설치한 경우(연결 설치)에는 사용할 수 없습니다.
(푸시인 플러스 단자 타입은 컨트롤 박스 사용 여부와 관계없이 2단 이상 설치할 수 없습니다.)
*4 절연 피복이 있는 압착 단자를 사용한 경우에는 사용할 수 없습니다.
*5 스위치 유닛은 가로 방향으로 설치하십시오.
・나사 조임 단자 타입의 예
또한 레버가 오른쪽에 오도록 배열하고 싶은 경우, 왼쪽 스위치부터 설치하십시오.
왼쪽 스위치부터 장착하지 않으면 스위치끼리 간섭되어 장착할 수 없습니다.
○ 올바른 순서로 설치한 경우 (푸시인 플러스 단자 타입 예시)
X 잘못된 순서로 설치한 경우 (푸시인 플러스 단자 타입 예시)
*6 2접점 유닛과 조합한 경우 설치할 수 없습니다. (1접점 유닛만 조합 가능합니다.)
・1접점 유닛: 형식 A22NZ-S-P1A (1NO 접점), 형식 A22NZ-S-P1B(1NB 접점)
・2접점 유닛: 형 A22NZ-S-P2A (2NO 접점), 형 A22NZ-S-P2B(2NB 접점)
형 A22NZ-S-P2C(1NO/1NC 접점)
(표3) 형식 M22N 시리즈 전 기종 형식 M22N-□□-□□A-R□(-P)
아래 표의 목록란 (표1)～(표3)을 클릭하십시오. 해당 표로 이동합니다.
●형 A22N, 형 M22N 시리즈
형 A22N 시리즈의 제어 박스(형 A22NZ-A-B□)를 사용하십시오.
단, 나사 단자대 타입을 2단 이상 설치한 경우에는 사용할 수 없습니다.
또한, 푸시인 플러스 단자대 타입의 2접점 유닛은 높이 59.9㎜의 제어 박스와는
조합할 수 없습니다.
형 A22 시리즈의 제어 박스(형 A22N-B□)와의 조합은 형식 사양 등에 따라
조합할 수 없는 경우가 있습니다.
설치 방향, 설치 순서 등의 사용 조건이나 제약이 있을 수 있습니다.
●형 A30N 시리즈
사용 가능한 제어 박스는 없습니다.
| 시리즈 | 크기 | 종류 | 적합 형식 | ||
| 형 A22N | φ22(25) | 푸시 버튼 스위치 | 비조광 형 A22NN | 나사 단자대 타입 형 A22NN-□□□-□□A-G□□□-NN | (표 1) |
| 푸시인 플러스 단자대 타입 형 A22NN-□□□-□□A-P□□□-NN | (표 2) | ||||
| 조광 형 A22NL | 나사 단자대 타입 형 A22NL-□□□-□□A-G□□□-□□ | (표1) | |||
| 푸시인 플러스 단자대 타입 형 A22NL-□□□-□□A-P□□□-□□ | (표2) | ||||
| 셀렉터 스위치 | 비조광 형 A22NS | 나사 단자대 타입 형 A22NS-□□□-□□A-G□□□-NN | (표 1) | ||
| 푸시인 플러스 단자대 타입 형 A22NS-□□□-□□A-P□□□-NN | (표2) | ||||
| 조광 형 A22NW | 나사 단자대 타입 형 A22NS-□□□-□□A-G□□□-□□ | (표1) | |||
| 푸시인 플러스 단자대 타입 형 A22NS-□□□-□□A-P□□□-□□ | (표2) | ||||
| 키형 셀렉터 스위치 형 A22NK | 나사 단자대 타입 형 A22NK-□□□-01□A-G□□□ | (표1) | |||
| 푸시인 플러스 단자대 타입 형 A22NK-□□□-01□A-P□□□ | (표2) | ||||
| 시리즈 | 사이즈 | 종류 | 적합 형식 | ||
| 형 M22N | φ22(25) | 표시등 | 전 기종 형 M22N-□□-□□A-R□(-P) | (표 3) | |
| 형 A30N | φ30 | 푸시 버튼 스위치 | 비조광 형 A30NN | 사용 가능한 제어 박스는 준비되어 있지 않습니다. 또한, 형 A22Z-B□, 형 A22NZ-A-B□는 실링 고무가 떠버리기 때문에 사용할 수 없습니다. | |
| 조명 형 A30NL | |||||
| 셀렉터 스위치 | 비조광 형 A30NS | ||||
| 조명 형 A30NW | |||||
| 키형 셀렉터 스위치 형 A30NK | |||||
(표1) A22N□ 시리즈 나사 단자대 타입 형 A22N□-□□□-□□A-G□□□-□□
○ 사용 가능 △ 조건부 사용 가능 X 사용 불가
| 시리즈 | 외관 | 구멍 수 | 색상 | 높이 (㎜) | 형식 | 사용 가능 여부 |
| [권장] 형 A22NZ | 1 | 회색 *1 | 69.5 | 형 A22NZ-A-B101 | △ *3 | |
| 노랑 *2 | 형 A22NZ-A-B101Y | |||||
| 회색 *1 | 59.9 | 형 A22NZ-A-B201 | ||||
| 노랑 *2 | 형 A22NZ-A-B01Y | |||||
| 2 | 회색 *1 | 69.5 | 형 A22NZ-A-B102 | △ *3 | ||
| 59.9 | 형 A22NZ-A-B202 | |||||
| 3 | 회색 *1 | 69.5 | 형 A22NZ-A-B103 | △ *3 | ||
| 59.9 | 형 A22NZ-A-B203 | |||||
| 시리즈 | 외관 | 구멍 수 | 색상 | 높이 (㎜) | 형식 | 사용 가능 여부 |
| 형 A22Z | － | 1 | 회색 *1 | 69.5 | 형 A22Z-B101 | △ *3 *4 |
| 노랑 *2 | 69.5 | 형 A22Z-B101Y | ||||
| 회색 *1 | 60.0 | 형 A22Z-B201 | x | |||
| 노랑 *2 | 60.0 | 형 A22Z-B201Y | ||||
| － | 2 | 회색 *1 | 69.5 | 형 A22Z-B102 | △ *3 *4 *5 | |
| 60.0 | 형 A22Z-B202 | |||||
| 3 | 회색 *1 | 69.5 | 형 A22Z-B103 | △ *3 *4 *5 | ||
| 60.0 | 형 A22Z-B203 |
(표2) 형 A22N□ 시리즈 푸시인 플러스 단자대 타입 형 A22N□-□□□-□□A-P□□□-□□
〇 사용 가능 △ 조건부 사용 가능 X 사용 불가
| 시리즈 | 외관 | 구멍 수 | 색상 | 높이 (㎜) | 형식 | 사용 가능 여부 |
| [권장] 형 A22NZ | 1 | 회색 *1 | 69.5 | 형 A22NZ-A-B101 | 〇 | |
| 노랑 *2 | 형 A22NZ-A-B101Y | |||||
| 회색 *1 | 59.9 | 형 A22NZ-A-B201 | △*6 | |||
| 노랑 *2 | 형 A22NZ-A-B01Y | |||||
| 2 | 회색 *1 | 69.5 | 형 A22NZ-A-B102 | 〇 | ||
| 59.9 | 형 A22NZ-A-B202 | △*6 | ||||
| 3 | 회색 *1 | 69.5 | 형 A22NZ-A-B103 | 〇 | ||
| 59.9 | 형 A22NZ-A-B203 | △*6 | ||||
| 시리즈 | 외관 | 구멍 수 | 색상 | 높이 (㎜) | 형식 | 사용 가능 여부 |
| 형 A22Z | － | 1 | 회색 *1 | 69.5 | 형 A22Z-B101 | 〇 |
| 황색 *2 | 69.5 | 형 A22Z-B101Y | ||||
| 회색 *1 | 60.0 | 형 A22Z-B201 | x | |||
| 노랑 *2 | 60.0 | 형 A22Z-B201Y | x | |||
| － | 2 | 회색 *1 | 69.5 | 형 A22Z-B102 | △ *5 | |
| 60.0 | 형 A22Z-B202 | △ *5 *6 | ||||
| 3 | 회색 *1 | 69.5 | 형 A22Z-B103 | △ *5 | ||
| 60.0 | 형 A22Z-B203 | △ *5 *6 |
*2 제어 박스 커버(상부)는 노란색, 베이스(하부)는 검정색입니다.
* 3 스위치 유닛을 2단 이상 설치한 경우(연결 설치)에는 사용할 수 없습니다.

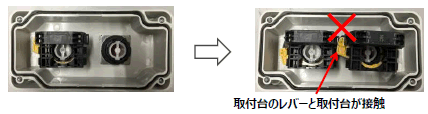

| 예 | 조광형 A22NL | 비조광형 A22NN |
| 컨트롤 박스에 설치할 수 없는 예 | ||
| 컨트롤 박스에 설치 가능한 예 |
*4 절연 피복이 있는 압착 단자를 사용한 경우에는 사용할 수 없습니다.
*5 스위치 유닛은 가로 방향으로 설치하십시오.
・나사 조임 단자 타입의 예

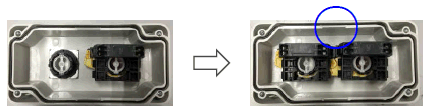

또한 레버가 오른쪽에 오도록 배열하고 싶은 경우, 왼쪽 스위치부터 설치하십시오.
왼쪽 스위치부터 장착하지 않으면 스위치끼리 간섭되어 장착할 수 없습니다.
○ 올바른 순서로 설치한 경우 (푸시인 플러스 단자 타입 예시)
X 잘못된 순서로 설치한 경우 (푸시인 플러스 단자 타입 예시)
*6 2접점 유닛과 조합한 경우 설치할 수 없습니다. (1접점 유닛만 조합 가능합니다.)
・1접점 유닛: 형식 A22NZ-S-P1A (1NO 접점), 형식 A22NZ-S-P1B(1NB 접점)
・2접점 유닛: 형 A22NZ-S-P2A (2NO 접점), 형 A22NZ-S-P2B(2NB 접점)
형 A22NZ-S-P2C(1NO/1NC 접점)
(표3) 형식 M22N 시리즈 전 기종 형식 M22N-□□-□□A-R□(-P)
