E3Z의 동작(입광 시 ON/차광 시 ON) 전환 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
E3Z의 동작(입광 시 ON/차광 시 ON) 전환 방법을 알려주세요.
형 E3Z 본체(투과형 형 E3Z-T의 경우 수광기)의 동작 전환 스위치로 설정합니다.
아래 표를 참조하십시오.
구체적인 대상 형식은 (표1)～(표7)을 참조하십시오.
(표 7)
(표1) 투과형 형E3Z-T
・동작 전환 스위치는 수광기에 부착되어 있습니다.
・대상 형식이 다양하므로 "Ctrl+F" 등으로 검색하는 것을 권장합니다.
(표2) 회귀 반사형 형 E3Z-R
・대상 형식이 많으므로, 「Ctrl+F」 등으로 검색하시길 권장합니다.
・반사판은 포함되어 있지 않습니다. 용도에 맞게 별매 반사판을 구입하십시오.
・검출 거리는 형 E39-R1S 사용 시의 거리입니다.
또한 센서와 반사판의 거리는 〔 〕 안의 수치 이상으로 떨어져 설정해 주십시오 . *1
형 E3Z-R61K-M1J 0.3M
(표3) 확산 반사형 형 E3Z-D
・대상 형식이 많으므로, 「Ctrl+F」 등으로 검색하시기 바랍니다.
형 E3Z-D62K-M3J 0.3M
(표 4) 투명판 유리 타입 한정 반사형 형 E3Z-L
아래 표를 참조하십시오.
구체적인 대상 형식은 (표1)～(표7)을 참조하십시오.
| 동작 전환 | 스위치 대상 | ||||
| 형식 종류 동작 입광 시 ON | |||||
| 한 | |||||
경우 | 차광 시 ON (다크 온) (D)로 설정 | ||||

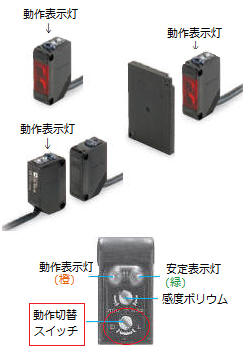

| 한 경우 L은 입광 시 ON, D는 차광 시 ON입니다 . 아래 사진은 「L(입광 시 ON)」으로 설정된 상태입니다. | (표1) | 투과형 | 형 E3Z-T 워크가 없을 때 ON | ||
| . | |||||
| 워크가 있을 때 ON | |||||
| . (표2 | ) 회귀 반사형 | 형 E3Z-R 워크가 없을 때 ON | |||
| . 워크가 있을 때 ON. ( | 표3) 확산 반사형 형 E3Z-D 좁은 빔 반사형 | 형 E3Z-L 워크가 있을 때 ON. | 워크가 없을 때 ON. | ||
| (표4) | 투명판 유리 타입 한정 반사형 | 형 E3Z-L 워크가 있을 때 ON | . 워크가 없을 때 ON | ||
| . (표5 | ) 투명 페트병 타입 회귀 반사형(MSR 기능 없음) | 형 E3Z-B 워크가 없을 때 ON. 워크가 있을 때 ON | |||
L은 입광 시 ON, D는 차광 시 ON입니다. 아래 사진은 「L(입광 시 ON)」으로 설정된 상태입니다. | (표6) | 거리 설정형 형 E3Z-LS | 워크가 있을 때 ON. | 워크가 없을 때 ON. | |

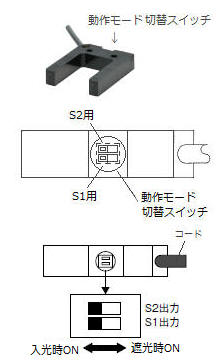

| S1 출력, S2 출력 각각에 동작 모드를 설정할 수 있습니다. | (표 7) | 홈형 투과형 E3Z-G형 | 워크가 없을 때 ON. | 워크가 있을 때 ON. |
(표1) 투과형 형E3Z-T
・동작 전환 스위치는 수광기에 부착되어 있습니다.
・대상 형식이 다양하므로 "Ctrl+F" 등으로 검색하는 것을 권장합니다.
| 검출 거리 (광원) 출력 사양 | 연결 방식 | 세트 형식 | 투광기만/수광기만 |
| 15m(적외선) NPN 출력 | 코드 인출 타입 (2m) | 형 E3Z-T61 2M | 투광기 형 E3Z-T61-L 2M 수광기 형 E3Z-T61-D 2M |
| 15m(적외선) PNP 출력 | 형 E3Z-T81 2M | 투광기 형 E3Z-T81-L 2M 수광기 형 E3Z-T81-D 2M | |
| 15m(적외선) NPN 출력 | M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-T61-M1J 0.3M | 투광기 형 E3Z-T61-L-M1J 0.3M 수광기 형 E3Z-T61-D-M1J 0.3M |
| 15m(적외선) PNP 출력 | E3Z-T81-M1J 0.3M | 투광기 형 E3Z-T81-L-M1J 0.3M 수광기 형 E3Z-T81-D-M1J 0.3M | |
| 15m(적외선) NPN 출력 | M12 스마트 클릭 커넥터 중계 타입(0.3m) | 형 E3Z-T61-M1TJ 0.3M | 투광기 형 E3Z-T61-L-M1TJ 0.3M 수광기 형 E3Z-T61-D-M1TJ 0.3M |
| 15m(적외선) PNP 출력 | 형 E3Z-T81-M1TJ 0.3M | 투광기 형 E3Z-T81-L-M1TJ 0.3M 수광기 형 E3Z-T81-D-M1TJ 0.3M | |
| 15m(적외선) NPN 출력 | M8 커넥터 타입 | 형 E3Z-T66 | 투광기 형 E3Z-T66-L 수광기 형 E3Z-T66-D |
| 15m(적외선) PNP 출력 | 형 E3Z-T86 | 투광기 형 E3Z-T86-L 수광기 형 E3Z-T86-D | |
| 검출 거리 (광원) 출력 사양 | 연결 방식 | 세트 형태 | 투광기만/수광기만 |
| 10m(적색광) NPN 출력 | 코드 인출 타입 (2m) | 형 E3Z-T61A 2M | 투광기 형 E3Z-T61A-L 2M 수광기 형 E3Z-T61A-D 2M |
| 10m(적색광) PNP 출력 | 형 E3Z-T81A 2M | 투광기 형 E3Z-T81A-L 2M 수광기 형 E3Z-T81A-D 2M | |
| 10m(적색광)NPN 출력 | M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-T61A-M1J 0.3M | 투광기 형 E3Z-T61A-L-M1J 0.3M 수광기 형 E3Z-T61A-D-M1J 0.3M |
| 10m(적색광) PNP 출력 | 형 E3Z-T81A-M1J 0.3M | 투광기 형 E3Z-T81A-L-M1J 0.3M 수광기 형 E3Z-T81A-D-M1J 0.3M | |
| 10m(적색광) NPN 출력 | M8 커넥터 타입 | 형 E3Z-T66A | 투광기 형 E3Z-T66A-L 수광기 형 E3Z-T66A-D |
| 10m(적색광) PNP 출력 | 형 E3Z-T86A | 투광기 형 E3Z-T86A-L 수광기 형 E3Z-T86A-D | |
| 검출 거리 (광원) 출력 사양 | 연결 방식 | 세트 형태 | 투광기만/수광기만 |
| 30m(적외선) NPN 출력 | 코드 인출 타입 (2m) | 형 E3Z-T62 2M | 투광기 형 E3Z-T62-L 2M 수광기 형 E3Z-T62-D 2M |
| 30m(적외선) PNP 출력 | 형 E3Z-T82 2M | 투광기 형 E3Z-T82-L 2M 수광기 형 E3Z-T82-D 2M | |
| 30m(적외선) NPN 출력 | M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-T62-M1J 0.3M | 투광기 형 E3Z-T62-L-M1J 0.3M 수광기 형 E3Z-T62-D-M1J 0.3M |
| 30m(적외선) NPN 출력 | M8 커넥터 타입 | 형 E3Z-T67 | 투광기 형 E3Z-T67-L 수광기 형 E3Z-T67-D |
| 30m(적외선) PNP 출력 | 형 E3Z-T87 | 투광기 형 E3Z-T87-L 수광기 형 E3Z-T87-D | |
| 15m(적외선) NPN 출력 | 코드 인출 타입 (2m) | 형 E3Z-T61K 2M | 투광기 형 E3Z-T61K-L 2M 수광기 형 E3Z-T61K-D 2M |
| 15m(적외선) PNP 출력 | 형 E3Z-T81K 2M | 투광기 형 E3Z-T81K-L 2M 수광기 형 E3Z-T81K-D 2M | |
| 15m(적외선) NPN 출력 | M8 커넥터 중계 타입(0.3m) | 형 E3Z-T61K-M3J 0.3M | 투광기 형 E3Z-T61K-L-M3J 0.3M 수광기 형 E3Z-T61K-D-M3J 0.3M |
| 15m(적외선) PNP 출력 | 형 E3Z-T81K-M3J 0.3M | 투광기 형 E3Z-T81K-L-M3J 0.3M 수광기 형 E3Z-T81K-D-M3J 0.3M |
(표2) 회귀 반사형 형 E3Z-R
・대상 형식이 많으므로, 「Ctrl+F」 등으로 검색하시길 권장합니다.
・반사판은 포함되어 있지 않습니다. 용도에 맞게 별매 반사판을 구입하십시오.
・검출 거리는 형 E39-R1S 사용 시의 거리입니다.
또한 센서와 반사판의 거리는 〔 〕 안의 수치 이상으로 떨어져 설정해 주십시오 . *1
| 검출 거리 〔*1〕 (광원) | 연결 방식 | 형식 | |
| NPN 출력 | PNP 출력 | ||
| 4m 〔100mm〕 (적색광) | 코드 추출 타입 (2m) | 형 E3Z-R61 2M | 형 E3Z-R81 2M |
| M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-R61-M1J 0.3M | 형 E3Z-R81-M1J 0.3M | |
| M12 스마트 클릭 커넥터 중계 타입(0.3m) | 형 E3Z-R61-M1TJ 0.3M | 형 E3Z-R81-M1TJ 0.3M | |
| 커넥터 타입(M8) | 형 E3Z-R66 | 형 E3Z-R86 | |
| 3m〔150mm〕 (적색광) | 코드 인출 타입 (2m) | 형 E3Z-R61K 2M | 형 E3Z-R81K 2M |
| M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-R61K-M1J 0.3M | 준비되어 있지 않습니다. | |
| M8 커넥터 중계 타입 | 형 E3Z-R61K-M3J 0.3M | 형 E3Z-R81K-M3J 0.3M | |
(표3) 확산 반사형 형 E3Z-D
・대상 형식이 많으므로, 「Ctrl+F」 등으로 검색하시기 바랍니다.
| 검출 거리 〔종류〕 (광원) | 연결 방식 | 형식 | |
| NPN 출력 | PNP 출력 | ||
| 5~100mm 〔광시야〕 (적외선) | 코드 추출 타입(2m) | 형 E3Z-D61 2M | 형 E3Z-D81 2M |
| M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-D61-M1J 0.3M | 형 E3Z-D81-M1J 0.3M | |
| M12 스마트 클릭 커넥터 중계 타입(0.3m) | 준비되어 있지 않습니다. | 형 E3Z-D81-M1TJ 0.3M | |
| 5~100mm 〔광시야〕 (적외선) | M8 커넥터 타입 | 형 E3Z-D66 | 형 E3Z-D86 |
| 1m(적외선) | 코드 인출 타입(2m) | 형 E3Z-D62 2M | 형 E3Z-D82 2M |
| M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-D62-M1J 0.3M | 형 E3Z-D82-M1J 0.3M | |
| M12 스마트 클릭 커넥터 중계 타입(0.3m) | 형 E3Z-D62-M1TJ 0.3M | 형 E3Z-D82-M1TJ 0.3M | |
| M8 커넥터 타입 | 형 E3Z-D67 | 형 E3Z-D87 | |
| 검출 거리 (광원) | 연결 방식 | 형식 | |
| NPN 출력 | PNP 출력 | ||
| 90±30mm 〔세밀한 빔〕(적색광) | 코드 추출 타입(2m) | 형 E3Z-L61 2M | 형 E3Z-L81 2M |
| M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-L61-M1J 0.3M | 형 E3Z-L81-M1J 0.3M | |
| M12 스마트 클릭 커넥터 중계 타입(0.3m) | 형 E3Z-L61-M1TJ 0.3M | 형 E3Z-L81-M1TJ 0.3M | |
| M8 커넥터 타입 | 형 E3Z-L66 | 형 E3Z-L86 | |
| 5~100mm 〔광시야〕 (적외선) | 코드 추출 타입 (2m) | 형 E3Z-D61K 2M | 형 E3Z-D81K 2M |
| M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-D61K-M1J 0.3M | 준비되어 있지 않습니다. | |
| M8 커넥터 중계 타입(0.3m) | 형 E3Z-D61K-M3J 0.3M | 형 E3Z-D81K-M3J 0.3M | |
| 1m(적외선) | 코드 인출 타입 (2m) | 형 E3Z-D62K 2M | 형 E3Z-D82K 2M |
| M12 표준 커넥터 중계 타입(0.3m) | 형 E3Z-D62K-M1J 0.3M | 준비되어 있지 않습니다. | |
| M8 커넥터 중계 타입(0.3m) | 형 E3Z-D62K-M3J 0.3M | 형 E3Z-D82K-M3J 0.3M | |
(표 4) 투명판 유리 타입 한정 반사형 형 E3Z-L
| 검출 거리 (광원) | 연결 방식 | 형식 | |
| NPN 출력 | 목록 | ||
