E3Z의 장착 브래킷 형식을 알려주세요.

등록일
2025. 12. 17.

E3Z의 장착 브래킷 형식을 알려주세요.



E3Z-R, -D, -L, -B, -LS의 경우 사용하시는 센서의 연결 방식(코드 인출형, 커넥터 중계형, 커넥터형)을 확인하신 후 (표1) 에서 장착 금속 부재의 형식을 확인하십시오.
(투과형 E3Z-T ?에 대해서는해당 FAQ를참조하십시오.)

센서 연결 방식을 알 수 없는 경우, (표3) 에서 확인하십시오.
대상 형식이 많으므로, "Ctrl+F" 등을 이용한 검색을 권장합니다.

또한, 아래의 장착 금속은 사용할 수 없으니 주의하십시오.
●E3Z-R, -D, -L, -B, -LS에 사용할 수 없는 장착 금속 부품
E39-L31, E39-L40, E39-L41, E39-L42, E39-L51, E39-L53, E39-L54V, E39-L83, E39-L85,E39-L86, E39-L87, E39-L94, E39-L96, E39-L102, E39-L103, E39-L116, E39-L117, E39-L119, E39-L120, E39-L127-T□, E39-L143, E39-L148, E39-L149, E39-L16□, E39-L18□, E39-L19□

(표1)　E3Z-R, -D, -L, -B, -LS　　설치 금속 부품과의 조합 가능 여부
・설치 금속 부품의 재질은 스테인리스 (SUS304)입니다.
・설치 부속품의 구체적인 치수는 카탈로그에서 확인해 주십시오. 부속품(나사 등)의 수량은 설치 부속품 1개당 수량입니다.
・센서 어댑터의 상세 내용은 (표2) 를 참조해 주십시오.　

설치 브라켓

E3Z-R, E3Z-D, E3Z-L, E3Z-B, E3Z-LS

형식/외관

부속품

코드 인출 타입

커넥터 중계 타입

커넥터 타입

가로형 장착 금속
E39-L43

+－나사
M3×8
(스프링 와셔,
평 와셔 포함)
2개

○( 1개*1 )

○( 1개*1 )

ｘ

후면 장착 금속 부품
E39-L44

+－나사
M3×8
(스프링 와셔,
평 와셔 포함)
2개

○( 1개*1 )

○( 1개*1 )

○

보호 커버 금속 부품
E39-L98

+－나사
M3×12
(스프링 와셔,
평 와셔 포함)
2개

○( 1개*1 )

○( 1개*1 )

ｘ

설치 금속 부품
E39-L104

+－나사
M3×8
(스프링 와셔,
평 와셔 포함)
2개

○( 1개*1 )

○( 1개*1 )

△
( 1개*1 )
센서 바로 아래에 장착면이 있는 경우 사용할 수 없습니다.

가로형 보호 커버 금속 부품
E39-L142

+－나사
M3×8
(스프링 와셔,
평 와셔 포함)
2개

○( 1개*1 )

○( 1개*1 )

ｘ

소형 보호 커버 금속 부품
E39-L144

+－나사
M3×12
(스프링 와셔,
평 와셔 포함)
2개

○( 1개*1 )

○( 1개*1 )

ｘ

설치 금속 부품
E39-L153

+－나사
M3×8
(스프링 와셔,
평 와셔 포함)
2개

○( 1개*1 )

○( 1개*1 )

△(1개 *1 )
센서 바로 아래에 장착면이 있는 경우 사용할 수 없습니다.

센서 어저스터
E39-L93FH
E39-L93FV
E39-L93H
E39-L93V
E39-L93XY
E39-L150
E39-L151

(표 2)를 참조하십시오.

〇( 1개*1 )

〇( 1개*1 )

〇( 1개*1)

*1 설치용 금속 부품은 모두 주문 수량 "1"당 1개가 포함됩니다.


(표2)　센서 어댑터　

형식/외관

사용법, 부속품 등

센서 어댑터
수평 설치 플렉시블 타입
E39-L93FH *1



센서 어댑터
수직 장착 플렉시블 타입
E39-L93FV *1

・눈금 표시가 있습니다.
・높이: 약 200㎜

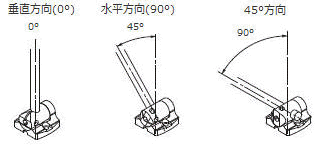

・파이프 방향을 45° 단위로 조절 가능합니다.


・부속품　

종류 수량
홀더 상부 1
홀더 하부　 1
파이프　 1
육각 구멍 볼트 M4×12　 2
육각 홀 볼트 M4×30　 1
+ 나사 M3×12 (스프링 와셔, 평 와셔 포함) 1
스프링 와셔 M4 1
평 와셔 M4　 1
너트 M4　 3

센서 조정기
수평 설치 고정 타입
E39-L93H *1

센서 어댑터
수직 장착 고정 타입
형 E39-L93V *1

・눈금 표시가 있습니다.
・높이: 약 200㎜
・부속품은 E39-L93FH, E39-L93FV와 동일합니다.












센서 어댑터
XY 조인트 부착 샤프트
E39-L93XY *1

・E39-L93FH, E39-L93FV, E39-L93H,
E39-L93V 중 하나에 추가하여 사용하십시오.　　　　　
　　

・부속품

종류 수량
홀더 1
파이프 1
육각 구멍 볼트 M5×16 2
너트 M5 2

형식/외관

사용법, 부속품 등

센서 조정기
E39-L150 *1
E39-L151 *1

・높이
　　E39-L150　약 100㎜
　　E39-L151　약 200㎜

・부속품

종류 수량
홀더・브라켓 1
샤프트(지주) 1
육각 구멍 볼트 1
너트 1
＋나사 1
＋－나사 2

*1　부착 금구는 모두 주문 수량 "1"당 1개가 들어 있습니다.

(표3)　대상 형식　E3Z-R, -D, -L, -B, -LS
・대상 형식이 많으므로, "Ctrl+F" 등으로 검색하는 것을 권장합니다.

종류

연결 방식 (커넥터 종류)

형식

NPN 출력

PNP 출력

회귀 반사형

코드 인출 타입

E3Z-R61 2M
E3Z-R61K 2M

E3Z-R81 2M
E3Z-R81K 2M

커넥터 중계 유형

(M12 표준)

E3Z-R61-M1J 0.3M
E3Z-R61K-M1J 0.3M

E3Z-R81-M1J 0.3M

(M12 스마트
클릭)

E3Z-R61-M1TJ 0.3M
