E8PC에 사용하는 옵션품(어댑터, 케이블 부착 커넥터 등)의 선택 방법과 사용법을 알려주세요.

형 E8PC의 옵션품은 어댑터, 커넥터 케이블, 스로틀, O링이 있습니다.
아래 표를 참조하십시오.

■ 형 E8PC 옵션품

종류	별매/부속	설명	배관 방법

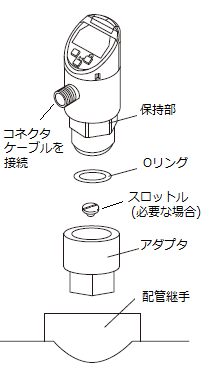

(표1) 어댑터	별매	배관의 연결 구경에 맞춰 어댑터를 사용하십시오. 어댑터를 사용할 경우 규정된 O링을 사용하십시오. 또한, 센서의 나사부는 G3/4(길이 10㎜)입니다. 접합부와 나사 규격이 맞는 경우 어댑터 없이도 장착할 수 있습니다. 단, 어댑터를 사용하지 않을 경우 당사 O링(표 3)은 사용할 수 없으므로 고객님께서 O링을 준비해 주십시오.	회전 시에는 스패너 등으로 케이스 고정부를 지지해 주십시오. ・권장 조임 토크는 20±5N·m입니다. ・제품을 CE 적합품으로 사용할 경우, 부속된 페라이트 코어를 케이블 코드 부시 끝에서 10㎜ 이내 위치에 장착하십시오.
(표 2) 스로틀	부속	과도한 맥동이나 서지 압력이 예상되는 장소에서 사용하십시오. 어댑터 내부에 장착(어댑터 중앙부에 나사 고정)하여 사용합니다. 스로틀만 별도로 판매합니다. 파손 시, 분실 시에 사용하십시오.
(표 3) O링	부속(일부 별매)	일부는 센서 본체에 부속되어 있습니다. O링만 별도로 판매하고 있습니다. 파손 시, 분실 시에 이용하십시오.
(표 4) 케이블 부착 커넥터	별매	한쪽 커넥터 케이블과 양쪽 커넥터 케이블이 있습니다. 둘 중 하나를 선택하십시오. 배선은 20m 이내에서 사용하십시오.

(표1) 어댑터 (별매)
・6A, 8A, 10A 사이즈를 준비하고 있습니다. (15A 등의 사이즈는 준비되어 있지 않습니다.)

외관	타입	나사 명칭 *1		나사 종류	재질	형식
		A 호칭	B 호칭
	R1/8 수	6A	1/8"	R(테이퍼 나사)	SUS304	형 E8PC-YA-A18
	R1/4 수	8A	1/4"	R(테이퍼 나사)		형 E8PC-YA-A14
	R3/8 수	10A	3/8"	R(테이퍼 나사)		형 E8PC-YA-A38
	G1/4 암	8A	1/4"	G(평행 나사)		형 E8PC-YA-B14N
	NPT1/8 수	6A	1/8"	NPT(테이퍼 나사)		형 E8PC-YA-C18
	NPT1/2 수	8A	1/4"	NPT(테이퍼 나사)		형 E8PC-YA-C14

*1 나사의 명칭 직경은어댑터의 아래 ? 부분의 크기입니다.

　　

(표2) 스로틀 (부속)
・2종류가 센서 본체에 포함되어 있으므로, 사용하는 어댑터에 맞춰 한쪽을 사용하십시오.
어댑터 형 E8PC-YA-B14N을 사용할 경우, 어댑터 암사양의 형 E8PC-YS-N을 사용하십시오.
이 경우, 형 E8PC-YS는 사용하지 않습니다.
형 E8PC-YA-B14N 이외의 어댑터를 사용할 경우, 형 E8PC-YS를 사용하십시오.
이 경우, 형 E8PC-YS-N은 사용하지 않습니다.　　

외관	유형	재질	형식	부속/별매
	어댑터 수 사양	SUS304	형 E8PC-YS	부속(센서 1대에 각 1개 부속)
	어댑터 암 사양		형 E8PC-YS-N

(표 3) O링 (부속품(일부 별매))

외관	타입	형식	부속/별매
	형 E8PC-010□용	형 E8PC-YL-1	형 E8PC-010□에 부속되어 있습니다.
	형 E8PC-100□/-400□용	형 E8PC-YL-2	형 E8PC-100□, 형 E8PC-400□에 부속되어 있습니다.
	어댑터 G1/4용 암	형 E8PC-YL-3	별매

(표 4) 케이블 부착 커넥터 (별매)
・배선은 20m 이내에서 사용하십시오.

■단면 커넥터(별매)
아래 케이블을 준비하고 있습니다.(일부 길이, 종류만 있는 경우 있음)　
・난연성, PVC 로봇 케이블(형식 말미 -F)
・난연성, 소경 PVC 로봇 케이블(형식 말미 -S)
・내유 강화 폴리우레탄 로봇 케이블(형식 말미 -PR)
・내유 강화 폴리우레탄 케이블(형식 말미 -P)
・내 스패터 케이블(형식 말미 -SA)

　　

AC/DC 결선	케이블 길이	난연성, PV C 로봇 케이블
		직선	L자형
DC용 ①②③④ 갈색 흰색 파란색 검은색	0.3m	형식 XS5F-D421-A80-F	-
	0.5m	형 XS5F-D421-B80-F	-
	1m	형 XS5F-D421-C80-F	형 XS5F-D422-C80-F
	2m	형 XS5F-D421-D80-F	형 XS5F-D422-D80-F
	3m	형 XS5F-D421-E80-F	형 XS5F-D422-E80-F
	4m	형 XS5F-D421-F80-F	-
	5m	형 XS5F-D421-G80-F	형 XS5F-D422-G80-F
	7m	형 XS5F-D421-H80-F	-
	10m	형 XS5F-D421-J80-F	형 XS5F-D422-J80-F
	15m	형 XS5F-D421-K80-F	-
	20m	형 XS5F-D421-L80-F	-

AC/DC 연결	케이블 길이	난연성, 소경 PVC 로봇 케이블 φ 4	내 스퍼터 케이블 φ 6.6
		스트레이트　 (L형은 준비되어 있지 않습니다)	스트레이트 (L형은 준비되어 있지 않습니다)
DC용 ①②③④ 갈색, 흰색, 파란색, 검정색	0.3m	-	형식 XS5F-D421-A80-SA
	0.5m	-	형 XS5F-D421-B80-SA
	1m	형 XS5F-D423-C80-S	형 XS5F-D421-C80-SA
	1.5m	-	형 XS5F-D421-Y80-SA
	2m	형 XS5F-D423-D80-S	형 XS5F-D421-D80-SA
	3m	형 XS5F-D423-E80-S	형 XS5F-D421-E80-SA
	5m	형 XS5F-D423-G80-S	형 XS5F-D421-G80-SA
	7m	-	형 XS5F-D421-H80-SA
	10m	형 XS5F-D423-J80-S	형 XS5F-D421-J80-SA
