형상 MK, 형상 MKK의 소켓과 고정 브래킷을 알려주세요.
- 등록일
- 2025. 12. 17.
형상 MK, 형상 MKK의 소켓과 고정 브래킷을 알려주세요.
아래 표를 참조하십시오.
또한 소켓, 고정 금구는 모두 별매입니다.
대상 형식이 많으므로 「Ctrl」＋「F」 등으로 검색하시길 권장합니다.
*1 형 MK-S(X) 시리즈는 2022년 3월에 생산을 종료합니다.
대체품 확인 방법은 해당 FAQ를 참조하십시오.
(표1) 형식 MK 표면 연결 소켓
・후면 연결 소켓은 (표 5)를 참조하십시오.
*2 형 PF083A-E,형 PF113A-E는핑거 프로텍트 타입입니다.
원형 단자는 사용할 수 없으니 주의하십시오.
*3 형 PFC-A1은 2개가 들어 있습니다입니다. 주문 수량: 1개로 2개가 납품됩니다. 릴레이 1대, 소켓 1대에 2개를 사용합니다.
(표2) 형식 MK-S 표면 연결 소켓
・후면 연결 소켓은 준비되어 있지 않습니다.
*2 형 PF083A-E,형 PF113A-E는핑거 프로텍트 타입입니다.
원형 단자는 사용할 수 없으니 주의하십시오.
*4 2c 타입은 형 PF083A, 3c 타입은 형 PF113A도 사용할 수 있으나, 소켓의 최대 통전 전류는 5A입니다.
반드시 5A 이하로 사용하십시오. 5A를 초과하여 사용하면 소손의 원인이 됩니다.
(표 3) 형식 MK-S(X) *1 표면 연결 소켓
・후면 연결 소켓은 (표 6)을 참조하십시오.
*1 형 MK-S(X) 시리즈는 2022년 3월에 생산을 종료합니다.
대체품 확인 방법은 해당 FAQ를 참조하십시오.
*5 형 P7MF-06□, 형 PYC-A2는 2022년 3월에 생산을 종료합니다. 권장 대체품은 없습니다.
릴레이 전체 교체를 검토해 주십시오.
*6 형 P7MF-06-D는 다이오드 내장형으로 극성이있습니다.
배선 시 주의하십시오.
*7 직류 부하 개폐형은 절연대 내부에 영구 자석을 내장하고 있습니다.
절연대 근처에 영구 자석 또는 자성체를 가까이 두면 내장된 영구 자석과 자기 간섭이 발생하여
접점의 개폐 용량을 저하시킬 수 있습니다. 충분히 주의하십시오.
접점 단자에 극성이 있습니다. 극성을 잘못 연결하면 차단 불능이나 기능 상실을 초래합니다.
충분히 주의하십시오.
*8 연속 통전 전류 10A를초과하는 부하의 경우, 표면 연결 소켓은 밀착 설치가 불가능합니다.
소켓 좌우 간격을 벌려 설치하십시오. 설치 간격은 아래 그림을 참조하십시오.
*9 형식 PFC-A2는 2개가 들어 있습니다입니다. 주문 수량: 1개로 2개가 납품됩니다. 릴레이 1대, 소켓 1대에 2개를 사용합니다
(표4) 형식 MKK 표면 연결 소켓
・후면 연결 소켓은 (표7)을 참조하십시오.
*2 형 PF083A-E,형 PF113A-E는핑거 프로텍트 타입입니다.
원형 단자는 사용할 수 없으니 주의하십시오.
*3 형 PFC-A1은 2개가 들어 있습니다입니다. 주문 수량: 1개로 2개가 납품됩니다. 릴레이 1대, 소켓 1대에 2개를 사용합니다.
(표5) 형식 MK 후면 연결 소켓
・표면 연결 소켓은 (표1)을 참조하십시오.
*9 형PLC, 형PLC-1, 형PLC-10은 2개입입니다. 주문 수량: 1개로, 2개가 납품됩니다.
릴레이 1대, 소켓 1대에 2개 사용합니다.
(표 6) 형 MK-S(X) *1 후면 연결 소켓
・표면 연결 소켓은 (표3)을 참조하십시오.
또한 소켓, 고정 금구는 모두 별매입니다.
대상 형식이 많으므로 「Ctrl」＋「F」 등으로 검색하시길 권장합니다.
| 시리즈 | 표면 연결 소켓 | 후면 연결 소켓 | 비고 |
| 소형 파워 릴레이 형 MK | (표1) | (표5) | 설치 방향에 대한 규정은 없습니다 |
| 소형 파워 릴레이 형 MK-S | (표2) | 준비되어 있지 않습니다 없습니다 | |
| 소형 파워 릴레이 형 MK-S(X) *1 | (표 3) | (표6) | 설치 방향에 대해서는 해당 FAQ를 참조하십시오 |
| 래칭 릴레이 형식 MKK | (표4) | (표7) |
대체품 확인 방법은 해당 FAQ를 참조하십시오.
(표1) 형식 MK 표면 연결 소켓
・후면 연결 소켓은 (표 5)를 참조하십시오.
| 접점 구성 | 종류 | 형식 | 표면 연결 소켓 (별매) | 고정 금속 부품 (별매) |
| 2c | 기준형 | 형 MK2P | 형 PF083A 또는 형 PF083A-E *2 | 형 PFC-A1 *3 |
| 트윈 접점형 | 형 MK2ZP | |||
| 동작 표시 기구 내장형 | 형 MK2PA | |||
| 동작 표시등 내장형 | 형식 MK2PN | |||
| 내부 연결 특수형 | 형식 MK2P-2 형 MK2ZP-2 | |||
| 다이오드 | 형 MK2P-DO | |||
| 해외 규격 인증형 | 형 MK2P-US 형 MK2P2-US | |||
| 접점 구성 | 종류 | 형식 | 표면 연결 소켓 (별매) | 고정 금속 부품 (별매) |
| 3c | 기준형 | 형 MK3P | 형 PF113A 또는 형 PF113A-E *2 | 형 PFC-A1 *3 |
| 트윈 접점형 | 형 MK3ZP | |||
| 동작 표시 기구 내장형 | 형 MK3PA | |||
| 동작 표시등 내장형 | 형식 MK3PN | |||
| 내부 연결 특수형 | 형식 MK3P-2 형 MK3ZP-2 형 MK3P-5 형 MK3ZP-5 | |||
| 다이오드 내장형 | 형 MK3P-DO | |||
| 해외 규격 인증형 | 형 MK3P-US 형 MK3P2-US 형식 MK3P5-US |
원형 단자는 사용할 수 없으니 주의하십시오.
*3 형 PFC-A1은 2개가 들어 있습니다입니다. 주문 수량: 1개로 2개가 납품됩니다. 릴레이 1대, 소켓 1대에 2개를 사용합니다.
(표2) 형식 MK-S 표면 연결 소켓
・후면 연결 소켓은 준비되어 있지 않습니다.
| 접점 구성 | 래칭 레버 | 종류 | 형식 | 표면 연결 소켓 (별매) |
| 2c | 없음 | 기준형 | 형 MKS2P | 형 PF083A-E *2 *4 고정 금속 부품은 준비되어 있지 않습니다 |
| 내부 연결 특수형 | 형 MKS2P-2 | |||
| 동작 표시등 내장형 | 형 MKS2PN 형 MKS2PN1 | |||
| 있음 | 기준형 | 형 MKS2PI | ||
| 내부 연결 특수형 | 형 MKS2PI-2 | |||
| 동작 표시등 내장형 | 형 MKS2PIN 형 MKS2PIN1 | |||
| 3c | 없음 | 기준형 | 형 MKS3P | 형 PF113A-E *2 *4 고정 금속 부품은 준비되어 있지 않습니다 |
| 내장 연결 특수형 | 형 MKS3P-2 | |||
| 동작 표시등 내장형 | 형 MKS3PN 형 MKS3PN1 | |||
| 있음 | 기준형 | 형 MKS3PI | ||
| 내장 연결 특수형 | 형 MKS3PI-2 | |||
| 동작 표시등 내장형 | 형 MKS3PIN 형 MKS3PIN1 |
원형 단자는 사용할 수 없으니 주의하십시오.
*4 2c 타입은 형 PF083A, 3c 타입은 형 PF113A도 사용할 수 있으나, 소켓의 최대 통전 전류는 5A입니다.
반드시 5A 이하로 사용하십시오. 5A를 초과하여 사용하면 소손의 원인이 됩니다.
(표 3) 형식 MK-S(X) *1 표면 연결 소켓
・후면 연결 소켓은 (표 6)을 참조하십시오.
| 접점 구성 | 종류 | 형식 | 표면 연결 소켓 (별매) | |
| 1a | 직류 부하 개폐형*7 | 기준형 | 형 MKS1XT-10 | 형 P7MF-06 *5 또는 형 P7MF-06-D *5 *6 고정 금구: PYC-A2 *5 *9 |
| 동작 표시등 내장형 | 형식 MKS1XTN-10 | |||
| 테스트 버튼 내장형 | 형식 MKS1XTI-10 | |||
| 테스트 버튼 동작 표시등 내장형 | 형 MKS1XTIN-10 | |||
| 1a1b | 기준형 | 형 MKS2XT-11 | ||
| 동작 표시등 내장형 | 형 MKS2XTN-11 | |||
| 테스트 버튼 내장형 | 형 MKS2XTI-11 | |||
| 테스트 버튼 동작 표시등 내장형 | 형 MKS2XTIN-11 | |||
| 접점 구성 | 종류 | 형식 | 표면 연결 소켓 (별매) | |
| 1a | 교류 부하 개폐형 | 기준형 | 형식 MKS1T-10 | 형 P7MF-06 또는 형 P7MF-06-D *5 *6 *8 고정 금구: PYC-A2 *5 *9 |
| 동작 표시등 내장형 | 형식 MKS1TN-10 | |||
| 테스트 버튼 내장형 | 형 MKS1TI-10 | |||
| 테스트 버튼 동작 표시등 내장형 | 형 MKS1TIN-10 | |||
| 1a1b | 기준형 | 형 MKS2T-11 | ||
| 동작 표시등 내장형 | 형 MKS2TN-11 | |||
| 테스트 버튼 내장형 | 형 MKS2TI-11 | |||
| 테스트 버튼 동작 표시등 내장형 | 형 MKS2TIN-11 | |||
대체품 확인 방법은 해당 FAQ를 참조하십시오.
*5 형 P7MF-06□, 형 PYC-A2는 2022년 3월에 생산을 종료합니다. 권장 대체품은 없습니다.
릴레이 전체 교체를 검토해 주십시오.
*6 형 P7MF-06-D는 다이오드 내장형으로 극성이있습니다.
배선 시 주의하십시오.
*7 직류 부하 개폐형은 절연대 내부에 영구 자석을 내장하고 있습니다.
절연대 근처에 영구 자석 또는 자성체를 가까이 두면 내장된 영구 자석과 자기 간섭이 발생하여
접점의 개폐 용량을 저하시킬 수 있습니다. 충분히 주의하십시오.
접점 단자에 극성이 있습니다. 극성을 잘못 연결하면 차단 불능이나 기능 상실을 초래합니다.
충분히 주의하십시오.

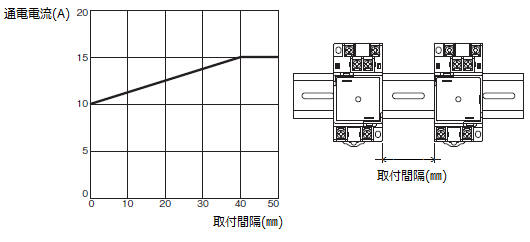

*8 연속 통전 전류 10A를초과하는 부하의 경우, 표면 연결 소켓은 밀착 설치가 불가능합니다.
소켓 좌우 간격을 벌려 설치하십시오. 설치 간격은 아래 그림을 참조하십시오.
*9 형식 PFC-A2는 2개가 들어 있습니다입니다. 주문 수량: 1개로 2개가 납품됩니다. 릴레이 1대, 소켓 1대에 2개를 사용합니다
(표4) 형식 MKK 표면 연결 소켓
・후면 연결 소켓은 (표7)을 참조하십시오.
| 접점 구성 | 형식 | 표면 연결 소켓(별매) | 고정 금구(별매) |
| 2c | 형 MK2KP | 형 PF113A 또는 형 PF113A-E *2 | 형 PFC-A1 *3 |
원형 단자는 사용할 수 없으니 주의하십시오.
*3 형 PFC-A1은 2개가 들어 있습니다입니다. 주문 수량: 1개로 2개가 납품됩니다. 릴레이 1대, 소켓 1대에 2개를 사용합니다.
(표5) 형식 MK 후면 연결 소켓
・표면 연결 소켓은 (표1)을 참조하십시오.
| 접점 구성 | 종류 | 형식 | 후면 연결 소켓(별매)・고정 금속 부품(별매) | ||
| 납땜 단자 | 래핑 단자 | 프린트 기판용 단자 | |||
| 2c | 기준형 | 형 MK2P | 형 PL08 고정 금속 부품: 형 PLC *9 | 형 PL08-Q 고정 금구： 형PLC *9 | 형 PLE08-0 고정 금구: 형PLC-10 *9 |
| 트윈 접점형 | 형 MK2ZP | ||||
| 동작 표시 기구 내장형 | 형 MK2PA | ||||
| 동작 표시등 내장형 | 형식 MK2PN | ||||
| 내부 접속 특수형 | 형 MK2P-2 | ||||
| 내부 연결 특수형 (트윈 접점) | 형 MK2ZP-2 | ||||
| 다이오드 내장형 | 형 MK2P-DO | ||||
| 해외 규격 인증형 | 형 MK2P-US 형식 MK2P2-US | ||||
| 접점 구성 | 종류 | 형식 | 후면 연결 소켓(별매)・고정 금속 부품(별매) | ||
| 납땜 단자 | 래핑 단자 | 프린트 기판용 단자 | |||
| 3c | 기준형 | 형 MK3P | 형 PL11 고정 금속 부품: 형 PLC *9 | 형 PL11-Q 고정 금구： 형PLC *9 | 형 PLE11-0 고정 금구： 형PLC-10 *9 |
| 트윈 접점형 | 형 MK3ZP | 형 PL11 고정 금구: 형 PLC-1 *9 | 형 PL11-Q 고정 금구: 형PLC-1 *9 | 형 PLE11-0 고정 금구: 준비되어 있지 않습니다. | |
| 동작 표시 기구 내장형 | 형 MK3PA | 형 PL11 고정 금구: 형PLC *9 | 형 PL11-Q 고정 금구： 형PLC *9 | 형 PLE11-0 고정 금구: 형PLC-10 *9 | |
| 작동 표시등 내장형 | 형 MK3PN | ||||
| 내부 연결 특수형 | 형 MK3P-2 형 MK3ZP-2 형 MK3P-5 형 MK3ZP-5 | ||||
| 다이오드 내장형 | 형 MK3P-DO | ||||
| 해외 규격 인증형 | 형 MK3P-US 형식 MK3P2-US 형 MK3P5-US | ||||
릴레이 1대, 소켓 1대에 2개 사용합니다.
(표 6) 형 MK-S(X) *1 후면 연결 소켓
・표면 연결 소켓은 (표3)을 참조하십시오.
| 접점 구성 | 종류 | 형식 | 후면 연결 소켓(별매) | |
| 1a | 직류 부하 개폐형 | 기준형 | 형 MKS1XT-10 | 프린트 기판용 단자 형 P7M-06P *5 고정 금속 부품은 준비되어 있지 않습니다 |
| 동작 표시등 내장형 | 형 MKS1XTN-10 | |||
| 테스트 버튼 내장형 | 형 MKS1XTI-10 | |||
| 테스트 버튼 동작 표시등 내장형 | 형 MKS1XTIN-10 | |||
| 1a1b | 기준형 | 형 MKS2XT-11 | ||
| 동작 표시등 내장형 | 형 MKS2XTN-11 | |||
| 테스트 버튼 내장형 | 형 MKS2XTI-11 | |||
| 테스트 버튼 동작 표시등 내장형 | 형 MKS2XTIN-11 | |||
| 접점 구성 | 종류 | 형식 | 후면 연결 소켓(별매) | |
| 1a | 교류 부하 개폐형 | 기준형 | 형 MKS1T-10 | 프린트 기판용 단자 형 P7M-06P *5 고정 금속 부품은 준비되어 있지 않습니다 |
