웹 브라우저가 EQ100(-E)와 연결되지 않습니다. 해결 방법을 알려주세요.

Question

Accepted Answer

웹 브라우저가 EQ100(-E)와 연결되지 않습니다. 해결 방법을 알려주세요. 아래 표의 내용을 확인해 주세요. ■확인 항목 손 순 확인 항목 확인 결과 예 아니오 1 형식 EQ100(-E)*1의 [PWR] 램프 [녹색 점등] 상태입니다. *2 → 2로 (표2)를 참조하십시오. 2 형 EQ100(-E)의 [ERR] 램프가 [소등]되어 있다. *2 → 3으로 (표2)를 참조하십시오. 3 형 EQ100(-E)의 설정용 딥 스위치는 모두 OFF 상태이다. *2 → 4로 설정용 딥 스위치는 모두 OFF로 설정하십시오. 4 ①형 EQ100(-E)의 [LAN] 포트에 LAN 케이블이 올바르게 배선되어 있다. ([SUB LAN]이 아닙니다.) *3 ② 연결 대상(허브 등)의 포트 LED가 녹색으로 점등되어 있습니다. → 5로 연결을 확인하십시오. 자세한 내용은 EQ100 사용자 매뉴얼 「2.4 네트워크」의 「■LAN과 서브 LAN 연결 포트」를 참조하십시오. 손 순 확인 항목 확인 결과 예 아니오 5 PC의 유선 LAN만 링크 업 상태이다. → 6으로 유선 LAN만 링크 업하십시오. 6 컴퓨터의 명령 프롬프트를 열고, 형식 EQ100(-E)로 "ping" 명령어가 전송되는지 확인하십시오.*6 문제없이 전송할 수 있다. → 7로 「ping」 명령어가 정상적으로 전송되지 않는 경우, (표3)을 확인해 주십시오. 7 PC나 형식 EQ100(-E)의 IP 주소가 다른 기기와 중복되지 않음. → 8로 중복된 것으로 추정되는 경우, 형 EQ100(-E)의 전원을 OFF한 후 형 EQ100(-E)로 「ping」 명령어가 전송될 수 있다면 중복되어 있음을 알 수 있습니다. 8 브라우저(Internet Explorer)가 프록시 비활성화 설정을 하고 있다. → 9로 프록시 비활성화 설정을 해 주십시오. EQ-Viewer 사용자 매뉴얼 「9.2.3 웹 브라우저(Internet Explorer)의 프록시 비활성화」를 참조하십시오. 환경 안돈 사용자 매뉴얼 「11.2.3 웹 브라우저(Internet Explorer)의 프록시 비활성화」를 참조하십시오. 절차 확인 내용 ９ 브라우저(Internet Explorer)의 인터넷 임시 파일을 삭제하십시오. 브라우저의 임시 파일 삭제를 수행하려면 다음 작업을 수행하십시오. IE 메뉴의 [도구] → [인터넷 옵션] → [일반 탭] → [검색 기록]의 [삭제] 버튼을 클릭합니다. [검색 기록 삭제] 화면이 표시되면 [인터넷 임시 파일]을 선택하고 [삭제] 버튼을 클릭합니다. 10 형식 EQ100(-E), 허브, 라우터의 전원을 재설정하십시오. *1 형식 EQ100(Ver1.1.4 이전)과 형식 EQ100-E (Ver1.1.5 이후)의 하드웨어는 동일합니다. 차이점은 펌웨어(소프트웨어)뿐입니다. *2 설정용 딥 스위치, 램프 위치는 아래 그림을 참조하십시오. *3 LAN 연결 포트와 서브 LAN 연결 포트는 아래 그림을 참조하십시오. LAN과 서브 LAN 연결 포트의 기능 차이는 다음과 같습니다. ◎: 권장 〇: 가능 Ｘ: 불가 사양 LAN 서브 LAN 설정 항목 기본 게이트웨이 〇 X DNS ○ X 연결 기기 상위 시스템 *4 〇 X PC(웹 브라우저) ○ ○ 계측 장치 *5 〇 ◎ *4 상위 시스템이란 EQ 서버, EQ-Manager, 메일(SMTP) 서버, SNTP 서버, FTP 서버, FTP 클라이언트를 가리킵니다. *5 LAN 연결 측정 장치는 서브 LAN 연결 포트에 연결하고, 측정 장치 전용 네트워크를 구축하는 것을 권장합니다. 계측 장치 전용 네트워크 구축의 장점은 다음과 같습니다. ・네트워크 부하 증가로 인한 측정 데이터 수집 영향 회피 ・네트워크 상의 다른 장비 장애로 인한 영향 회피 ・네트워크 기기의 전원 단에 의한 측정 데이터 수집 불능 회피 LAN 연결 포트의 LED에 대해서는 아래 그림을 참조하십시오. 외관 LED 명칭 색상 상태 설명 LINK 녹색 점등 (정상) 링크 설정 시 점멸 통신 중 SPEED 주황색 점등 100Mbps 연결 시 소등 10Mbps 연결 시 또는 미연결 시 「ping」 명령어를 전송하려면 Windows의 [시작]에서 [Windows 시스템 도구]를 열고 [명령 프롬프트]를 실행한 후, [＞ping (IP 주소)(ENTER) ]를 입력하십시오. (표2) PWR 램프, ERR 램프 본체 표시 램프 명칭 색상 상태 의미 PWR 작동 상태 표시 녹색 점등 통소 모드 동작 중 점멸 시작 처리 중 특수 점멸 안전 모드 작동 중 소등 전원 공급 없음 ERR<

손 순	확인 항목	확인 결과
손 순	확인 항목	예	아니오
1	형식 EQ100(-E)1의 [PWR] 램프 [녹색 점등] 상태입니다. 2	→ 2로	(표2)를 참조하십시오.
2	형 EQ100(-E)의 [ERR] 램프가 [소등]되어 있다. *2	→ 3으로	(표2)를 참조하십시오.

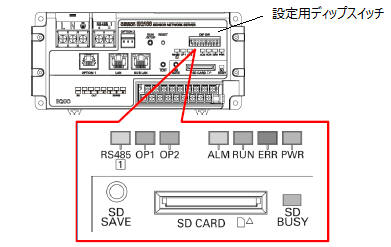

3	형 EQ100(-E)의 설정용 딥 스위치는 모두 OFF 상태이다. *2	→ 4로	설정용 딥 스위치는 모두 OFF로 설정하십시오.

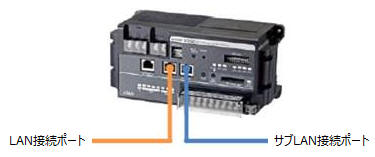

4	①형 EQ100(-E)의 [LAN] 포트에 LAN 케이블이 올바르게 배선되어 있다. ([SUB LAN]이 아닙니다.) *3 ② 연결 대상(허브 등)의 포트 LED가 녹색으로 점등되어 있습니다.	→ 5로	연결을 확인하십시오. 자세한 내용은 EQ100 사용자 매뉴얼 「2.4 네트워크」의 「■LAN과 서브 LAN 연결 포트」를 참조하십시오.
손 순	확인 항목	확인 결과
손 순	확인 항목	예	아니오
5	PC의 유선 LAN만 링크 업 상태이다.	→ 6으로	유선 LAN만 링크 업하십시오.
6	컴퓨터의 명령 프롬프트를 열고, 형식 EQ100(-E)로 "ping" 명령어가 전송되는지 확인하십시오.*6	문제없이 전송할 수 있다. → 7로	「ping」 명령어가 정상적으로 전송되지 않는 경우, (표3)을 확인해 주십시오.
7	PC나 형식 EQ100(-E)의 IP 주소가 다른 기기와 중복되지 않음.	→ 8로	중복된 것으로 추정되는 경우, 형 EQ100(-E)의 전원을 OFF한 후 형 EQ100(-E)로 「ping」 명령어가 전송될 수 있다면 중복되어 있음을 알 수 있습니다.
8	브라우저(Internet Explorer)가 프록시 비활성화 설정을 하고 있다.	→ 9로	프록시 비활성화 설정을 해 주십시오. EQ-Viewer 사용자 매뉴얼 「9.2.3 웹 브라우저(Internet Explorer)의 프록시 비활성화」를 참조하십시오. 환경 안돈 사용자 매뉴얼 「11.2.3 웹 브라우저(Internet Explorer)의 프록시 비활성화」를 참조하십시오.
절차	확인 내용
９	브라우저(Internet Explorer)의 인터넷 임시 파일을 삭제하십시오. 브라우저의 임시 파일 삭제를 수행하려면 다음 작업을 수행하십시오. IE 메뉴의 [도구] → [인터넷 옵션] → [일반 탭] → [검색 기록]의 [삭제] 버튼을 클릭합니다. [검색 기록 삭제] 화면이 표시되면 [인터넷 임시 파일]을 선택하고 [삭제] 버튼을 클릭합니다.
10	형식 EQ100(-E), 허브, 라우터의 전원을 재설정하십시오.

사양		LAN	서브 LAN
설정 항목	기본 게이트웨이	〇	X
설정 항목	DNS	○	X
연결 기기	상위 시스템　*4	〇	X
	PC(웹 브라우저)	○	○
	계측 장치　*5	〇	◎

외관	LED 명칭	색상	상태	설명
	LINK	녹색	점등	(정상) 링크 설정 시
	LINK	녹색	점멸	통신 중
	SPEED	주황색	점등	100Mbps 연결 시
	SPEED	주황색	소등	10Mbps 연결 시 또는 미연결 시

본체 표시	램프 명칭	색상	상태	의미
PWR	작동 상태 표시	녹색	점등	통소 모드 동작 중
			점멸	시작 처리 중
			특수 점멸	안전 모드 작동 중
			소등	전원 공급 없음
ERR< 목록 개인정보처리방침 이용약관 및 권장환경 주문에 관한 동의사항 통합검색 Industrial Automationkorea 주소 06611 서울특별시 서초구 강남대로 465, B동 18층 (서초동, 교보타워) 대표 김영호 사업장등록번호 211-87-79826 Copyright (C) 2026 Omron Electronics Korea Co., Ltd. All Rights Reserved. 오므론 그룹 오므론 FA 일본본사 오므론 FA 글로벌 오므론 로보틱스 기술상담 문의 1522-8994OEK-TIS@omron.com평일 9:30 ~ 16:30 카카오 유튜브 OMRON 상품 상품 상품 센서 FA 시스템 기기 모션/드라이브 세이프티 스위치 릴레이 전원/주변기기 기타 컨트롤러 에너지 절약 지원/환경 대책 기기 검사 장비 로봇 관련정보 단종 및 대체품 정보 사용상의 주의 사항 제품 보안에 대한 노력 제품 보안 정책 취약성 정보 접수 취약성에 대한 정보 제어 장비 제품의 보안 표준에 대한 노력 다운로드 카탈로그 매뉴얼 CAD 소프트웨어 인증서 솔루션 솔루션 과제해결·사례 동영상 라이브러리 고객지원 고객지원 대리점 및 관련회사 소개 종합 대리점 전문 대리점 A/S 전문 대리점 AOI 대리점 AXI 대리점 물류센터 A/S 안내 자주 묻는 질문 Q&A 교육 서비스 교육소개 정기교육신청 연간교육일정 온라인 교육 세이프티 컨설팅 서비스 컨설팅 솔루션 교육 및 세미나 안전 제품 신뢰성 조회 OMRON 제공가치 OMRON 제공가치 OMRON 제공가치 TOP 비전 컨셉 ‘i-Automation!’ 컨셉 ‘i-Automation!’ TOP 사람을 뛰어넘는 자동화 사람과 기계의 협업 고도화 디지털 엔지니어링 혁신 오므론 강점 Automation Center / 체험관 Automation Center / 체험관 TOP ATC 서울 POC&RTC 천안 ATC 글로벌 생산거점 생산거점 TOP 아야베 공장 쿠사츠 공장 상하이 공장 네덜란드 공장 About OMRON About OMRON 회사 소개 한국오므론제어기기 오므론그룹 기업이념 뉴스룸 찾아오시는길 서울 본사 천안 지사 부산 지사 글로벌 네트워크 글로벌 네트워크 글로벌 서비스 채용 검색 로그인 회원가입 상품 센서 FA 시스템 기기 모션/드라이브 세이프티 스위치 릴레이 전원/주변기기 기타 컨트롤러 에너지 절약 지원/환경 대책 기기 검사 장비 로봇 관련정보 단종 및 대체품 정보 사용상의 주의 사항 제품 보안에 대한 노력 다운로드 카탈로그 매뉴얼 CAD 소프트웨어 인증서 과제해결·사례 동영상 라이브러리 대리점 및 관련회사 소개 종합 대리점 전문 대리점 A/S 전문 대리점 AOI 대리점 AXI 대리점 물류센터 A/S 안내 자주 묻는 질문 Q&A 교육 서비스 교육소개 정기교육신청 연간교육일정 온라인 교육 세이프티 컨설팅 서비스 컨설팅 솔루션 교육 및 세미나 안전 제품 신뢰성 조회 OMRON 제공가치 TOP 비전 컨셉 ‘i-Automation!’ 컨셉 ‘i-Automation!’ TOP 사람을 뛰어넘는 자동화 사람과 기계의 협업 고도화 디지털 엔지니어링 혁신 오므론 강점 Automation Center / 체험관 Automation Center / 체험관 TOP ATC 서울 POC&RTC 천안 ATC 글로벌 생산거점 생산거점 TOP 아야베 공장 쿠사츠 공장 상하이 공장 네덜란드 공장 회사 소개 한국오므론제어기기 오므론그룹 기업이념 뉴스룸 찾아오시는길 서울 본사 천안 지사 부산 지사 글로벌 네트워크 글로벌 네트워크 글로벌 서비스 채용 개인정보처리방침 이용약관 및 권장환경 주문에 관한 동의사항 통합검색 Industrial Automationkorea 주소 06611 서울특별시 서초구 강남대로 465, B동 18층 (서초동, 교보타워) 대표 김영호 사업장등록번호 211-87-79826 Copyright (C) 2026 Omron Electronics Korea Co., Ltd. All Rights Reserved. 오므론 그룹 오므론 FA 일본본사 오므론 FA 글로벌 오므론 로보틱스 기술상담 문의 1522-8994OEK-TIS@omron.com평일 9:30 ~ 16:30 카카오 유튜브
