S8VK는 병렬 운전할 수 있습니까? 연결 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
S8VK는 병렬 운전할 수 있습니까? 연결 방법을 알려주세요.
일부 기종에서는 병렬 운전 가능합니다. 아래 표를 참조하십시오.
연결 시 중복 운전 유닛 S8VK-R 시리즈 또는 다이오드*1이 필요할 수 있습니다.
*1 당사에서는 다이오드 취급을 하지 않습니다. 또한 추천 제품도 정해 두지 않았습니다. 아래 조건에 맞는 제품을 사용하십시오.
・종류: 쇼트키 배리어 다이오드
・내압(VRRM): 전원 공급 장치의 출력 전압의 2배 이상
・순방향 전류(IF): 전원 공급 장치의 출력 전류의 2배 이상
・내압(VRRM): 전원 공급 장치의 출력 전압의 2배 이상
・순방향 전류(IF): 전원 공급 장치의 출력 전류의 2배 이상
병렬 운전은 출력 용량을 증가시킬 수 있습니다.
고장 등으로 인해 1대가 다운되어도 다른 1대의 전원으로 보호(백업)하고 싶은 경우, 병렬 운전 대신 백업 운전이 해당됩니다. 병렬 운전과 백업 운전의 차이에 대해서는 해당 FAQ를 참조하십시오.
■ 형식 S8VK 병렬 운전 가능 여부
병렬 운전은 아래 조건에서 사용하십시오.
・병렬 운전은 동일 기종으로 사용하십시오.
・병렬 운전 불가 기종으로 병렬 운전을 하거나, 다른 기종으로 병렬 운전을 하면 부하 전류 불균형으로 정격 출력 전류를 초과하여 고장날 수 있으니 주의하십시오.
・병렬 운전 불가 기종으로 병렬 운전을 하거나, 다른 기종으로 병렬 운전을 하면 부하 전류 불균형으로 정격 출력 전류를 초과하여 고장날 수 있으니 주의하십시오.
| 상세 | 시리즈 | 형식 | 병렬 운전 | 연결 가능 대수 (최대) |
| (표1) | 형식 S8VK-WA | 전 기종 | 가능 | 2대 |
| 형식 S8VK-WB | 모든 기종 | 가능 | 2대 | |
| (표 2) | 형식 S8VK-X | 전 기종 | 가능 | 2대 |
| (표3) | 형식 S8VK-S | 전 기종 | 가능 | 2대 |
| (표4) | 형식 S8VK-G | 전 기종 | 가능 | 2대 |
| (표5) | 형식 S8VK-T | 전 기종 | 가능 | 2대 |
(표1) 형식 S8VK-WA, 형식 S8VK-WB 시
2대의 제품으로 병렬 운전 가능합니다.
・병렬 운전은 다음 조건에서 사용하십시오.
・표준 설치
・주변 온도 -25~+40℃
・좌우 간격 15mm 이상, 상하 간격 23mm 이상
・정격 입력 전압 범위
・주변 온도 -25~+40℃
・좌우 간격 15mm 이상, 상하 간격 23mm 이상
・정격 입력 전압 범위
형식 S8VK-WA□□□24: 출력 전압 25V 이하
형식 S8VK-WB□□□48: 출력 전압 49V 이하
・출력 전압 차이가 50mV 이하가 되도록 출력 전압 조정 트리머(V. ADJ)로 조정하십시오.형식 S8VK-WB□□□48: 출력 전압 49V 이하
・제품의 출력 전류가 균형을 이루지 못할 경우, 출력 전압이 높은 쪽 제품이 과전류 보호 상태로 작동하여 수명이 극단적으로 짧아질 수 있으므로, 제품의 출력 전압차를 조정한 후 전류가 균형 있게 출력되고 있는지 확인하십시오.
・제품과 부하 간 전압 강하가 동일하도록 부하 연결 전선의 길이, 굵기를 동일하게 하십시오.
・급격한 부하 변동(부하 기동·차단 시 포함)으로 인해 출력 전압이 수V 하락할 수 있습니다. 그림과 같이 형식 S8VK-R 또는 외장 다이오드를 연결하십시오.
・입력 전압이 변동하여 정격 입력 전압 범위를 벗어날 우려가 있는 경우, 병렬 운전을 하지 마십시오.
| 출력(DC) | 형식 | 연결 방법・주의 사항 | |

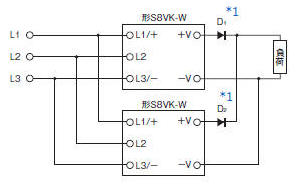

| 240W | 24V 10A | 형식 S8VK-WA24024 형식 S8VK-WB24024 | (1) 또는 (2) 중 하나의 연결을 하십시오. (1) 중복 운전 유닛: 형식 S8VK-R 사용 시 (2) 다이오드를 연결하는 경우 ・아래 그림과 같이 다이오드 *1을 연결하십시오. |
| 48V 5A | 형식 S8VK-WB24048 | ||
| 480W | 48V 10A | 형식 S8VK-WB48048 | |
| 출력(DC) | 형식 | 연결 방법・주의 사항 | |
| 480W | 24V 20A | 형식 S8VK-WA48024 형식 S8VK-WB48024 | 아래 그림과 같이 다이오드 *1을 연결하십시오. |
| 960W | 24V 40A | 형식 S8VK-WA96024 | |
| 48V 20A | 형식 S8VK-WB96048 | ||
(표 2) 형 S8VK-X
・모든 기종에서 2대의 전원으로 병렬 운전 가능합니다.
・병렬 운전은 다음 조건에서 사용하십시오.
・표준 설치
・주변 온도: -25℃~+40℃
・좌우 간격: 15㎜ 이상
・상하 간격: 60W, 120W: 25㎜ 이상 240W, 480W: 23㎜ 이상
・입력 전압: 정격 입력 범위
・출력 전압:
・주변 온도: -25℃~+40℃
・좌우 간격: 15㎜ 이상
・상하 간격: 60W, 120W: 25㎜ 이상 240W, 480W: 23㎜ 이상
・입력 전압: 정격 입력 범위
・출력 전압:
DC24V 출력(형식 S8VK-X□□□24□-EIP)：DC5V 이하
DC12V 출력(형식 S8VK-X06012-EIP)：DC12.5V 이하
DC5V 출력(형식 S8VK-X03005-EIP)：DC5.2V 이하
DC12V 출력(형식 S8VK-X06012-EIP)：DC12.5V 이하
DC5V 출력(형식 S8VK-X03005-EIP)：DC5.2V 이하
・1대당 출력 전
류 90W, 120W, 240W, 480W: 정격 출력 전류의 100% 이하
30W, 60W: 정격 출력 전류의 80%
이하・출력 전압 차이가 50mV 이하가 되도록 출력 전압 조정 트리머(V. ADJ)로 조정하십시오.30W, 60W: 정격 출력 전류의 80%
・제품의 출력 전류가 균형을 이루지 못할 경우, 출력 전압이 높은 쪽 제품이 과전류 보호 상태로 작동하여 수명이 극단적으로 짧아질 수 있으므로, 제품의 출력 전압 차를 조정한 후 전류가 균형 있게 출력되고 있는지 확인하십시오.
・병렬 운전 시에는 UL1310의 Class2 출력 및 UL60950-1, UL62368-1, EN60950-1, EN62368-1의 LPS 출력 대상에서 제외됩니다.
・제품과 부하 간 전압 강하가 동일하도록 부하 연결 전선의 길이, 굵기를 동일하게 하십시오.
・급격한 부하 변동(부하 기동·차단 시 포함)으로 인해 출력 전압이 수V 하락할 수 있습니다. 형식 S8VK-R 또는 외장 다이오드를 연결하십시오. 30W, 60W, 90W, 120W 기종을 병렬 운전할 때는 형식 S8VK-R10을, 240W 기종을 병렬 운전할 때는 형식 S8VK-R20을 사용하십시오.
・입력 전압이 변동하여 정격 입력 전압 범위를 벗어날 우려가 있는 경우 병렬 운전을 하지 마십시오.
| 출력(DC) | 형식 | 연결 방법・주의 사항 | |
| 30W | 5V 5A | 형식 S8VK-X03005-EIP | (1) 또는 (2) 중 하나의 연결을 하십시오. (1) 중복 운전 유닛: 형식 S8VK-R을 사용하는 경우 (2) 다이오드를 연결하는 경우 ・아래 그림과 같이 다이오드 *1을 연결하십시오. |
| 60W | 12V 4.5A | 형식 S8VK-X06012-EIP | |
| 24V 2.5A | 형식 S8VK-X06024-EIP | ||
| 90W | 24V 3.75A | 형식 S8VK-X09024-EIP 형식 S8VK-X09024A-EIP | |
| 120W | 24V 5A | 형식 S8VK-X12024-EIP 형식 S8VK-X12024A-EIP | |
| 240W | 24V 10A | 형식 S8VK-X24024-EIP 형식 S8VK-X24024A-EIP | |
| 480W | 24V 20A | 형식 S8VK-X48024-EIP 형식 S8VK-X48024A-EIP | 아래 그림과 같이 다이오드 *1을 연결하십시오. |
(표 3) 형식 S8VK-S 시리즈
・모든 기종에서 2대의 전원 공급 장치로 병렬 운전 가능합니다.
・병렬 운전은 아래 조건에서 사용하십시오.
・표준 설치
・주변 온도: -25℃~+40℃
・좌우 간격: 15㎜ 이상
・상하 간격: 60W, 120W: 25㎜ 이상 240W,480W: 23㎜ 이상
・입력 전압: 정격 입력 범위
・출력 전압: 25V 이하
・총 출력 전류: 4A 이하(60W만 해당)
・출력 전압 차이가 50mV 이하가 되도록 출력 전압 조정 트리머(V. ADJ)로 조정하십시오.・주변 온도: -25℃~+40℃
・좌우 간격: 15㎜ 이상
・상하 간격: 60W, 120W: 25㎜ 이상 240W,480W: 23㎜ 이상
・입력 전압: 정격 입력 범위
・출력 전압: 25V 이하
・총 출력 전류: 4A 이하(60W만 해당)
・제품의 출력 전류가 균형을 이루지 못할 경우, 출력 전압이 높은 쪽 제품이 과전류 보호 상태로 작동하여 수명이 극단적으로 짧아질 수 있습니다. 제품의 출력 전압 차를 조정한 후, 전류가 균형 있게 출력되고 있는지 확인하십시오.
・병렬 운전 시에는 UL1310의 Class2 출력 대상에서 제외됩니다.
・제품과 부하 간 전압 강하가 동일하도록 부하 연결선의 길이, 굵기를 동일하게 하십시오.
・급격한 부하 변동(부하 기동·차단 시 포함)으로 인해 출력 전압이 수V 하락할 수 있으므로, 그림과 같이 S8VK-R 형상 또는 외장 다이오드를 연결하십시오.
| 출력(DC) | 형식 | 연결 | |
| 30W | 24V 1.3A | 형식 S8VK-S03024 | (1) 또는 (2) 중 하나의 연결을 하십시오. (1) 중복 운전 유닛: 형식 S8VK-R을 사용하는 경우 연결하는 부하의 전압, 전류 값을 확인한 후 아래 2종류 중에서 선택하십시오. (전원 공급 장치의 출력 용량이 아니므로 주의하십시오) ・중복 운전 유닛: 형식 S8VK-R ・형식 S8VK-R10 DC5~30V 10A ・형식 S8VK-R20 DC10~60V 20A 예: 형식 S8VK-S24024 2대를 병렬 운전하는 경우 100% 부하 시: DC24V 20A ⇒ 형식 S8VK-R20 사용 (2) 다이오드를 연결하는 경우 ・아래 그림과 같이 다이오드 *1을 연결하십시오. |
| 60W | 24V 2.5A | 형식 S8VK-S06024 | |
| 120W | 24V 5A | 형식 S8VK-S12024 | |
| 240W | 24V 10A | 형식 S8VK-S24024 | |
| 480W | 24V 20A | 형식 S8VK-S48024 | ・아래 그림과 같이 다이오드 *1을 연결하십시오. |
(표4) 형식 S8VK-G 시리즈
・모든 기종에서 2대의 전원으로 병렬 운전 가능합니다.
・병렬 운전은 주변 온도가 -25℃~+40℃ 범위에서 사용하십시오.
・병렬 운전하는 2대는 동일한 용량의 전원 장치로 하십시오.
・병렬 운전 시에는 UL1310 Class2 출력 대상에서 제외됩니다.
・급격한 부하 변동(부하 기동·차단 시 포함)으로 인해 출력 전압이 수V 하락할 수 있으므로, 그림과 같이 형식 S8VK-R 또는 외장 다이오드를 연결하십시오.
| 출력(DC) | 형식 | 연결 | |
| 15W | 5V 3A | 형식 S8VK-G01505 | (1) 또는 (2) 중 하나의 연결을 하십시오. (1) 중복 운전 유닛: 형식 S8VK-R을 사용하는 경우 (형식 S8VK-G48024 제외) 연결할 부하의 전압, 전류 값을 확인하신 후 아래 두 종류 중 선택하십시오. (전원 공급 장치의 출력 용량이 아니므로 주의하십시오) ・중복 운전 유닛: 형식 S8VK-R ・형식 S8VK-R10 DC5~30V 10A ・형식 S8VK-R20 DC10~60V 20A 예: 형식 S8VK-G24024 2대를 병렬 운전하는 경우 100% 부하 시: DC24V 20A ⇒ S8VK-R20형 사용 (2) 다이오드를 연결하는 경우 ・아래 그림과 같이 다이오드 *1을 연결하십시오. |
| 12V 1.2A | 형식 S8VK-G01512 | ||
| 24V 0.65A | 형식 S8VK-G01524 | ||
| 30W | 5V 5A | 형식 S8VK-G03005 | |
| 12V 2.5A | 형식 S8VK-G03012 | ||
| 24V 1.3A | 형식 S8VK-G03024 | ||
| 60W | 12V 4.5A | 형식 S8VK-G06012 | |
| 24V 2.5A | 형식 S8VK-G06024 | ||
| 120W | 24V 5A | 형식 S8VK-G12024 | |
| 240W | 24V 10A | 형식 S8VK-G24024 | |
| 48V 5A | 형식 S8VK-G24048 | ||
| 480W | 48V 10A | 형식 S8VK-G48048 | |
| 24V 20A | 형식 S8VK-G48024 | ・아래 그림과 같이 다이오드 *1을 연결하십시오. | |
(표5) 형식 S8VK-T 시리즈
・모든 기종에서 2대의 전원으로 병렬 운전 가능합니다.
・병렬 운전은 표준 설치 및 3상 입력 시에만 가능합니다.
・주변 온도가 -25℃~+40℃ 범위에서 사용하십시오.
・병렬 운전하는 2대는 동일한 용량의 전원 장치로 하십시오.
・급격한 부하 변동(부하 기동·차단 시 포함)으로 인해 출력 전압이 수V 저하될 수 있으므로, 그림과 같이 형식 S8VK-R 또는 외장 다이오드를 연결하십시오.
| 출력(DC) | 형식 | 연결 | |
| 120W | 24V 5A | 형식 S8VK-T12024 | (1) 또는 (2) 중 하나의 연결을 하십시오. (1) 중복 운전 유닛: 형식 S8VK-R 사용 시 연결할 부하의 전압, 전류 값을 확인한 후 아래 두 종류 중 선택하십시오. (전원 공급 장치의 출력 용량이 아니므로 주의하십시오) ・중복 운전 유닛: 형식 S8VK-R ・형식 S8VK-R10 DC5~30V 10A ・형식 S8VK-R20 DC10~60V 20A 예: 형식 S8VK-T12024 2대를 병렬 운전하는 경우 100% 부하 시: DC24V 10A ⇒ S8VK-R10형 사용 (2) 다이오드를 연결하는 경우 ・아래 그림과 같이 다이오드 *1을 연결하십시오. |
| 240W | 24V 10A | 형식 S8VK-T24024 | |
| 480W | 24V 20A | 형식 S8VK-T48024 *2 | |
| 960W | 24V 32A (2상 입력) 24V 40A (3상 입력) | 형식 S8VK-T96024 *2 | |
