S8JX는 백업 운전할 수 있나요? 연결 방법을 알려주세요.

S8JX는 백업 운전할 수 있나요? 연결 방법을 알려주세요.

형식 S8JX는 백업 운전 가능합니다.
백업 운전을 수행할 때는 전원 공급 장치(파워 서플라이)는 두 대 모두 동일 기종을 사용하십시오.
또한 부하 용량은 전원 A 또는 B 중 한 대만으로 공급 가능하도록 하십시오.
아래 【1】【2】 중 하나의 방법으로 사용하십시오.
【1】은 일부 사용 불가능한 기종이 있습니다. 【2】는 모든 기종에서 가능합니다.
(표1)(표2)에서 가능한 방법을 확인하십시오.

대상 형식이 많으므로 Ctrl + F 등으로 검색하시기 바랍니다.
중복 운전 유닛의 형식은 100% 부하 시 선정한 경우입니다.

설치 타입	커버 유무	형식	백업 운전 방법
DIN 레일 장착	커버 포함	형식 S8JX-P05005CD *1 형식 S8JX-P05012CD *1 형식 S8JX-P05024CD *1 형식 S8JX-P10012CD *1 형식 S8JX-P10024CD *1 형식 S8JX-P15024CD *1	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-P05048CD *1 형식 S8JX-P10048CD *1 형식 S8JX-P15012CD *1 형식 S8JX-P15048CD *1 형식 S8JX-P30024CD 형식 S8JX-P30048CD 형식 S8JX-P60048CD	・형식 S8VK-R20 사용 ・외부 연결로 다이오드를 연결
		형식 S8JX-P10005CD *1 형식 S8JX-P15005CD *1 형식 S8JX-P30005CD 형식 S8JX-P30012CD 형식 S8JX-P60005CD 형식 S8JX-P60012CD 형식 S8JX-P60024CD	・외부 연결로 다이오드를 연결 (형식 S8VK-R□와의 조합은 불가능합니다)
설치 타입	커버 유무	형식	백업 운전 방법
DIN 레일 장착	커버 없음	형식 S8JX-P05005D *1 형식 S8JX-P05012D *1 형식 S8JX-P05024D *1 형식 S8JX-P10012D *1 형식 S8JX-P10024D *1 형식 S8JX-P15024D *1	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-P05048D *1 형식 S8JX-P10048D *1 형식 S8JX-P15012D *1 형식 S8JX-P15048D *1	・형식 S8VK-R20 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-P10005D *1 형식 S8JX-P15005D *1	・외부적으로 다이오드를 연결한다 (형식 S8VK-R□와의 조합은 불가능합니다)
설치 타입	커버 유무	형식	백업 운전 방법
정면 설치	커버 부착	형식 S8JX-P05005C *1 형식 S8JX-P05012C *1 형식 S8JX-P05024C *1 형식 S8JX-P10012C *1 형식 S8JX-P10024C *1 형식 S8JX-P15024C *1	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-P05048C *1 형식 S8JX-P10048C *1 형식 S8JX-P15012C *1 형식 S8JX-P15048C *1 형식 S8JX-P30024C 형식 S8JX-P30048C 형식 S8JX-P60048C 형식 S8JX-P30024N 형식 S8JX-P30048N 형식 S8JX-P60048N	・형식 S8VK-R20 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-P10005C *1 형식 S8JX-P15005C *1 형식 S8JX-P30005C 형식 S8JX-P30012C 형식 S8JX-P60005C 형식 S8JX-P60012C 형식 S8JX-P60024C 형식 S8JX-P30005N 형식 S8JX-P30012N 형식 S8JX-P60005N 형식 S8JX-P60012N 형식 S8JX-P60024N	・외부 연결로 다이오드를 연결 (형식 S8VK-R□와의 조합은 불가능)
설치 타입	커버 유무	형식	백업 운전 방법
정면 설치	커버 없음	형식 S8JX-P05005 *1 형식 S8JX-P05012 *1 형식 S8JX-P05024 *1 형식 S8JX-P10012 *1 형식 S8JX-P10024 *1 형식 S8JX-P15024 *1	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-P05048 *1 형식 S8JX-P10048 *1 형식 S8JX-P15012 *1 형식 S8JX-P15048 *1	・형식 S8VK-R20 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-P10005 *1 형식 S8JX-P15005 *1	・외부적으로 다이오드를 연결한다 (형식 S8VK-R□와의 조합은 불가능합니다)

*1 　 형식 S8JX-P 시리즈의50W, 100W, 150W 기종은 2019년 3월에 생산을 종료했습니다.
　　 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

(표2)　형식 S8JX-N *2　백업 운전 방법　

대상 형식이 많으므로 Ctrl + F 등으로 검색하는 것을 권장합니다.
중복 운전 유닛의 형식은 100% 부하 시에 선정한 경우입니다.

xml-ph-0000@deepl.internal (표2)　형식 S8JX-N *2　백업 운전 방법　 xml-ph-0001@deepl.internal 대상 형식이 많으므로 Ctrl +　

설치 타입	커버 유무	형식	백업 운전 방법
DIN 레일 장착	커버 부착	형식 S8JX-N01505CD *2 형식 S8JX-N01512CD *2 형식 S8JX-N01515CD *2 형식 S8JX-N01524CD *2 형식 S8JX-N03005CD *2 형식 S8JX-N03012CD *2 형식 S8JX-N03015CD *2 형식 S8JX-N03024CD *2 형식 S8JX-N05005CD *2 형식 S8JX-N05012CD *2 형식 S8JX-N05024CD *2 형식 S8JX-N10012CD *2 형식 S8JX-N10024CD *2 형식 S8JX-N15024CD *2	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-N01548CD *2 형식 S8JX-N03048CD *2 형식 S8JX-N05048CD *2 형식 S8JX-N10048CD *2 형식 S8JX-N15012CD *2 형식 S8JX-N15048CD *2 형식 S8JX-N30048CD *2 형식 S8JX-N30024CD *2	・형식 S8VK-R20 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-N10005CD *2 형식 S8JX-N15005CD *2 형식 S8JX-N30005CD *2 형식 S8JX-N30012CD *2	・외부 연결로 다이오드를 연결 (형식 S8VK-R□와의 조합은 불가능합니다)
설치 타입	커버 유무	형식	백업 운전 방법
DIN 레일 장착	커버 없음	형식 S8JX-N01505D *2 형식 S8JX-N01512D *2 형식 S8JX-N01515D *2 형식 S8JX-N01524D *2 형식 S8JX-N03005D *2 형식 S8JX-N03012D *2 형식 S8JX-N03015D *2 형식 S8JX-N03024D *2 형식 S8JX-N05005D *2 형식 S8JX-N05012D *2 형식 S8JX-N05024D *2 형식 S8JX-N10012D *2 형식 S8JX-N10024D *2 형식 S8JX-N15024D *2	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-N01548D *2 형식 S8JX-N03048D *2 형식 S8JX-N05048D *2 형식 S8JX-N10048D *2 형식 S8JX-N15012D *2 형식 S8JX-N15048D *2	・형식 S8VK-R20 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-N10005D *2 형식 S8JX-N15005D *2	・외부에 다이오드를 연결한다 (형식 S8VK-R□와의 조합은 불가능합니다)
설치 타입	커버 유무	형식	백업 운전 방법
정면 설치	커버 부착	형식 S8JX-N01505C *2 형식 S8JX-N01512C *2 형식 S8JX-N01515C *2 형식 S8JX-N01524C *2 형식 S8JX-N03005C *2 형식 S8JX-N03012C *2 형식 S8JX-N03015C *2 형식 S8JX-N03024C *2 형식 S8JX-N05005C *2 형식 S8JX-N05012C *2 형식 S8JX-N05024C *2 형식 S8JX-N10012C *2 형식 S8JX-N10024C *2 형식 S8JX-N15024C *2	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-N01548C *2 형식 S8JX-N03048C *2 형식 S8JX-N05048C *2 형식 S8JX-N10048C *2 형식 S8JX-N15012C *2 형식 S8JX-N15048C *2 형식 S8JX-N30024C *2 형식 S8JX-N60048C *2 형식 S8JX-N30024N *2 형식 S8JX-N30048C *2 형식 S8JX-N30048N *2 형식 S8JX-N60048N *2	・형식 S8VK-R20 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-N10005C *2 형식 S8JX-N15005C *2 형식 S8JX-N30005C *2 형식 S8JX-N30012C *2 형식 S8JX-N60005C *2 형식 S8JX-N60012C *2 형식 S8JX-N60024C *2 형식 S8JX-N30005N *2 형식 S8JX-N30012N *2 형식 S8JX-N60005N *2 형식 S8JX-N60012N *2 형식 S8JX-N60024N *2	・외부 연결로 다이오드를 연결 (형식 S8VK-R□와의 조합은 불가능)
설치 타입	커버 유무	형식	백업 운전 방법
정면 설치	커버 없음	형식 S8JX-N01505 *2 형식 S8JX-N01512 *2 형식 S8JX-N01515 *2 형식 S8JX-N01524 *2 형식 S8JX-N03005 *2 형식 S8JX-N03012 *2 형식 S8JX-N03015 *2 형식 S8JX-N03024 *2 형식 S8JX-N05005 *2 형식 S8JX-N05012 *2 형식 S8JX-N05024 *2 형식 S8JX-N10012 *2 형식 S8JX-N10024 *2 형식 S8JX-N15024 *2	・형식 S8VK-R10 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-N15012 *2 형식 S8JX-N01548 *2 형식 S8JX-N03048 *2 형식 S8JX-N05048 *2 형식 S8JX-N10048 *2 형식 S8JX-N15048 *2	・형식 S8VK-R20 사용 ・외부 연결로 다이오드를 연결한다
		형식 S8JX-N10005 *2 형식 S8JX-N15005 *2	・외부적으로 다이오드를 연결한다 (형식 S8VK-R□와의 조합은 불가능합니다)

*2　형식 S8JX-N 시리즈는2019년 3월에 생산을 종료했습니다. 대체품확인에 대해서는 해당 FAQ를 참조하십시오.

【1】중복 운전 유닛 형식 S8VK-R 시리즈 사용
■선정
부하 조건에 맞춰 선정하십시오.
・형식 S8VK-R10　 ・형식 S8VK-R20　 ・부하 전류가 20A를 초과하는 경우, 【2】외부 다이오드 연결 방법을 검토하십시오.

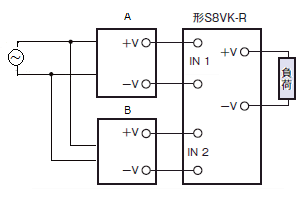

■연결

　　　

　　　　　

　　

■주의

・조합 가능한 기종 이외의 파워 서플라이(전원)를 연결하지 마십시오.
・형식 S8VK-R은 내부에 퓨즈를 내장하고 있습니다. 권장 전원 이외의 전원을 사용한 경우, 부하 상태에 따라 내부 퓨즈가 용단될 수 있습니다.

*3　중복 운전 유닛의형식은 100% 부하 시로 선정한 경우입니다.

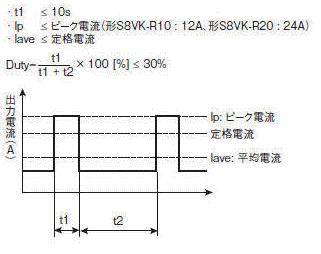

*4　피크 전류 조건

　　　　　　

【2】외부에 다이오드를 연결하는■선정

다이오드의 종류, 내압, 전류 기준은 다음과 같습니다. 단, 당사에서는 다이오드 취급을 하지 않습니다. 또한 추천 제품도 정해 두지 않았습니다. 아래 조건에 맞는 제품을 사용하십시오.
・종류: 쇼트키 배리어 다이오드
・내압(VRRM): 전원 정격 출력 전압

이상

・순방향 전류(IF): 전원 정격 출력 전류의 2배 이상

■연결

　　　　　

■주의

　

・전원 A, B의 출력 전압은 다이오드 D1, D2의 순방향 전압(VF) 강하분만큼 높게 설정하십시오.
또한 다이오드는 전원 출력 전류(IOUT) × 다이오드 순방향 전압(VF)의 전력 손실을 발생시키므로, 다이오드 온도가 카탈로그 값 이하가 되도록 필요한 냉각을 실시하십시오.
・부하의 전력과 다이오드에 의한 전력 손실이 있습니다.

・전원 1대 분의 정격 전력(정격 출력 전압 × 정격 출력 전류)을 초과하지 않도록 하십시오.
・전류 밸런스 단자(CB 단자, CBG 단자)가 있는 기종은 전류 밸런스 단자를 연결하지 마십시오.
