FH/FZ5에서 이상 이력을 표시하는 기능이 있습니까?

FH/FZ5에서 이상 이력을 표시하는 기능이 있습니까?

FH/FZ5에서는 모든 이상 이력을 표시하는 기능은 없습니다.
다만 에러창을 추가함으로써 일부 이상을 에러로그로 표시할 수 있습니다.
(※에러 윈도우의 내용은 파일이나 외부 스토리지에 출력할 수 없습니다.또, 에러의 로그는 RAM 에리어에 유지되기 때문에, 전원단시에 소실됩니다.)

에러창에서는, 이하의 경우에 에러 메세지가 표시됩니다.

? 시스템 이상
? 팬/전압 이상
? 배터리 이상
? 카메라 연결 이상
? 접속 카메라 변경 있음
? 카메라 과전류 검출
? 이미지 로깅 디스크 쓰기 이상
? 출력 제어 타임아웃(평행 I/O, PLC 링크, EtherNet/IP)
? PLC 링크 통신 이상
? 병렬 I/O 과전류 검출
? 설정 데이터 로드 이상
? 설정 데이터 전송 이상
? 출력 제어 타임아웃 (EtherCAT)
? 출력버퍼이상(EtherCAT)

표시할 수 있는 오류의 종류에 대한 자세한 내용은,
"FZ5 시리즈 영상 처리 시스템 사용자 매뉴얼(SDNB-729)' '제3장 테스트 계측하기/운전 화면을 개시한다'
「화면을 어레인지 한다」항의 「에러 윈도우」를 참조해 주세요.

이하, 에러 윈도우에 발생한 에러의 로그를 표시하는 순서입니다.

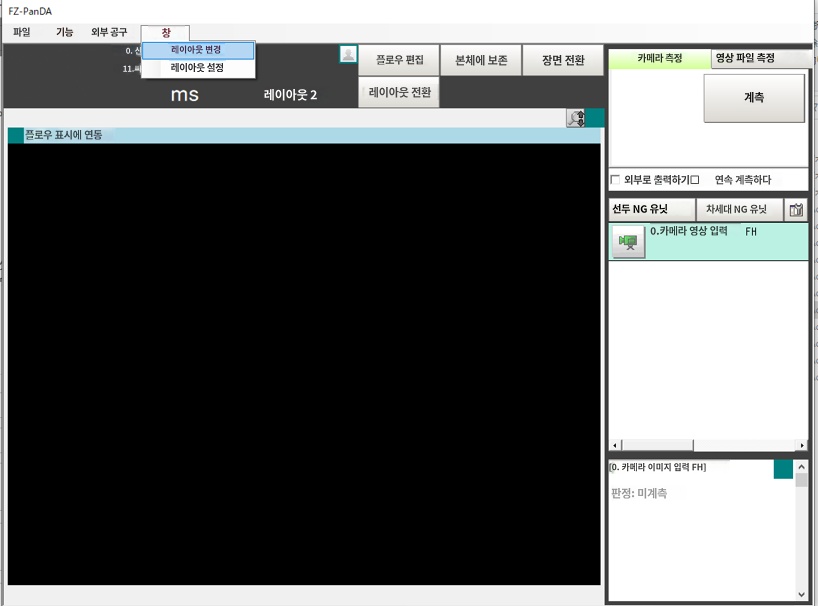

1. 왼쪽 상단의 메뉴바에서 [윈도우] - [레이아웃 설정(레이아웃 변경)]을 엽니다.

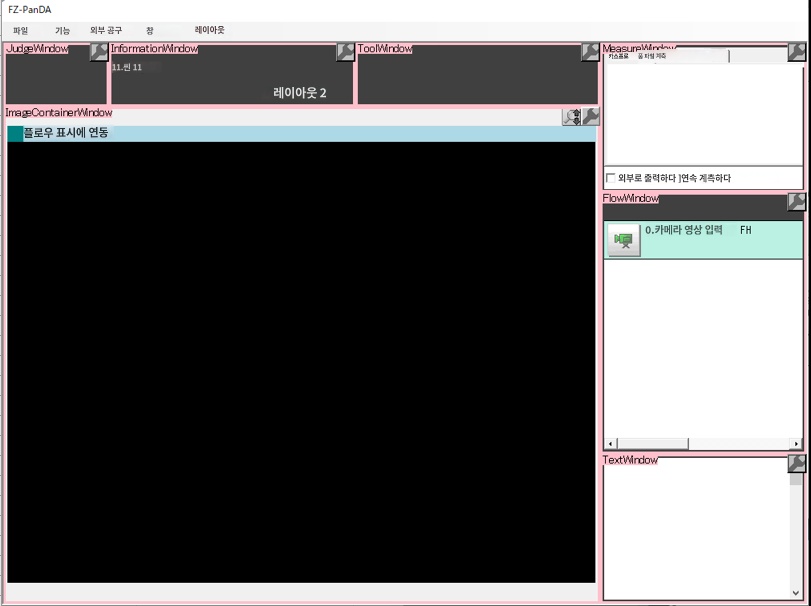

각 창의 우측 상단에 스패너 아이콘이 표시되어 메인 화면상의 윈도우 표시 및 배치를 변경할 수 있는 상태가 됩니다.
(통상시의 메뉴나 화면의 조작은 할 수 없습니다.)

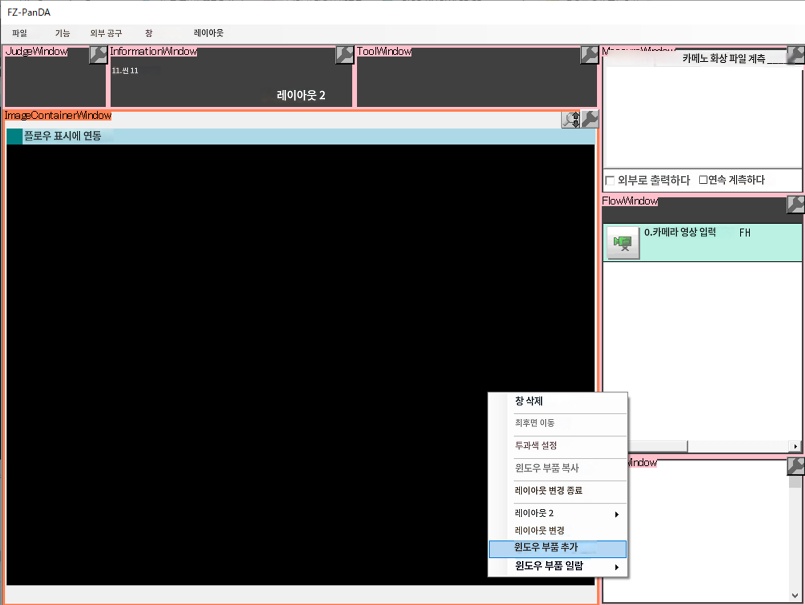

2. 창 이외의 영역에서 우클릭한 후 [창 부품 추가]를 클릭합니다.

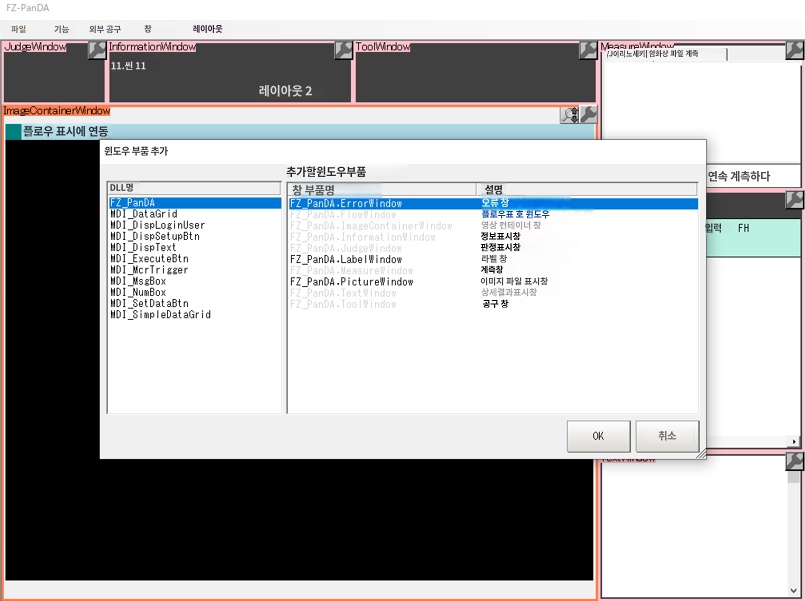

3. DLL명에서 [FZ_PanDA], 창 부품명에서 [FZ_PanDA.ErrorWindow]를 선택하고 OK버튼을 클릭합니다.

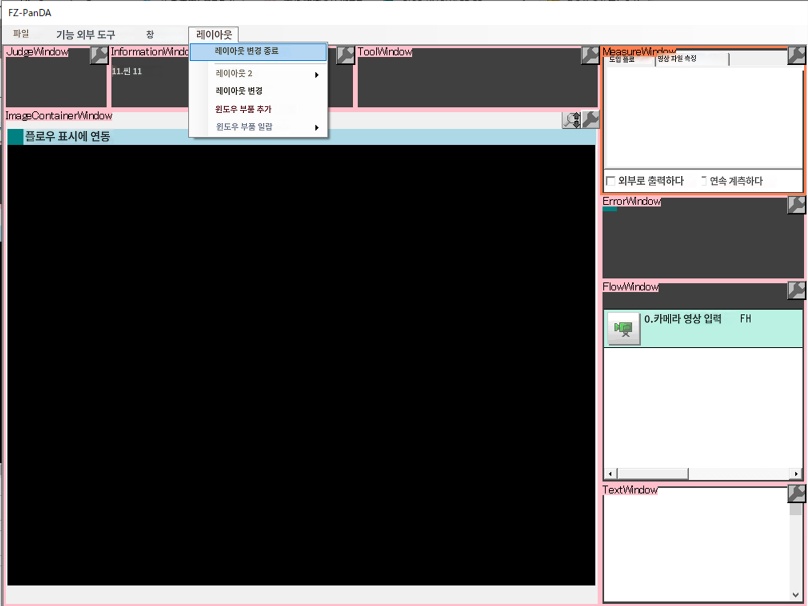

4. 에러창이 배치됩니다.좌측 상단 메뉴바에서 [레이아웃] - [레이아웃 변경 종료]를 클릭하여 종료합니다.
