C200HS, C200Hα와 CX-Programmer를 자동 온라인 연결로 연결할 수 없는 경우의 대처 방법을 알려주세요.

C200HS, C200Hα와 CX-Programmer를 자동 온라인 연결로 연결할 수 없는 경우의 대처 방법을 알려주세요.

접속의 트러블 슈팅을 이하의 순서로 실시해 주세요.

1. 접속 케이블 확인
아래에 접속 종류별 전용 케이블을 기재합니다.

• 페리 페럴 포트 연결: CQM1-CIF01/02 (CQM1-CIF01 사용시 D-sub9핀-25핀 변환 커넥터 필요합니다.)
• 시리얼 포트 연결: XW2Z-200S-V(CV)

(*) 컴퓨터의 USB 포트 사용시 : 시리얼변환기 CS1W-CIF31을 사용해 주시고, 디바이스 매니저가 통신포트(COM□)를 확인하세요.

2. 통신포트(COM□) 번호 확인
통신 포트(COM□)의 번호와 CX-Programmer 로 지정되어 있는 COM 포트의 번호(포트명)가 일치하고 있는지 확인해 주세요.

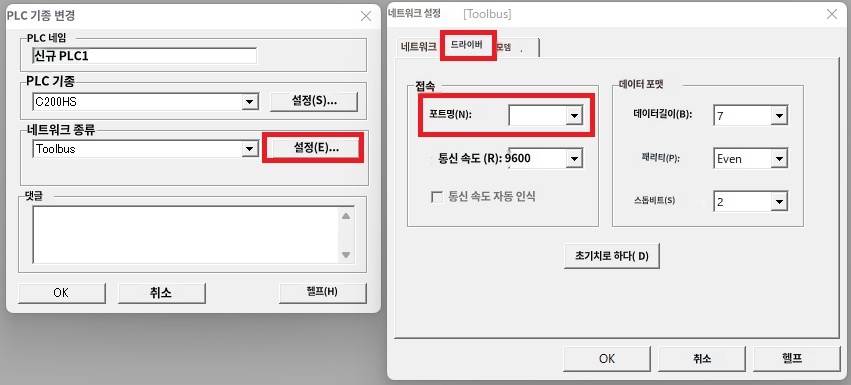

PLC 기종 변경 창에서 네트워크 종별 설정을 확인하십시오.

(*) PC상에 통신 포토(COM□)의 인식이 없는 경우, 빈칸으로 선택 불가능하게 됩니다.
　디바이스 매니저에서 드라이버의 갱신등을 실시해 통신 포트의 인식 후, 재설정 해 주세요.

3. PLC의 통신 속도를 공장 출하 시 설정으로 확인(일시적인 변경)

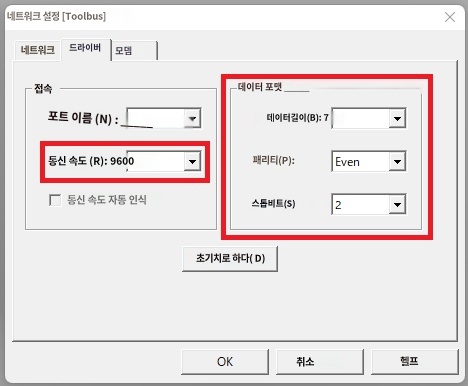

CPU 유닛의 딥 스위치의 5번째를 ON으로 하고, 이하, 디폴트의 통신 설정으로 접속을 확인해 주세요.

(*)딥 스위치의 5번을 OFF로 되돌림으로써 PLC측의 통신 설정은 PLC 시스템 설정으로 변경한 상태로 돌아갑니다.
　딥 스위치를 조작할 때는 CPU 유닛의 전원을 떨어뜨려 주세요.

4. 네트워크 종별 변경 (페리페럴 포트로 접속하는 경우)
네트워크 종별의 Toolbus, SYSMACWAY 접속을 변경해 시험해 주세요.
CPU 유닛측에서 과거 접속한 통신 모드의 접속 설정을 계속하고 있는 것이 있습니다.
이 통신 모드는 CPU 유닛의 전원을 재투입함으로써 리셋됩니다.

위 확인 후에도 문제가 해결되지 않는 경우 :
PLC의 CPU 유닛이나 전원에 이상이 있을 가능성 또는 CX-Programmer의 거동에 문제가 있을 수 있습니다.
