온도조절기(디지털조절계)의 ON/OFF제어와 PID제어의 차이점을 알려주세요.

온도조절기(디지털조절계)의 ON/OFF제어와 PID제어의 차이점을 알려주세요.

ON/OFF 제어는 가열 제어의 경우 목표치를 초과하면 OFF, 밑돌면 ON이 되는 단순한 제어 방식입니다.
PID 제어는 목표치에 근접하기 위해 현재 상태를 보면서 출력을 세밀하게 조정하는 고도의 제어 방식입니다.

자세한 내용은 아래 그림에서 히터의 가열 제어를 예로 설명합니다.

제어 출력	ON/OFF제어	PID 제어

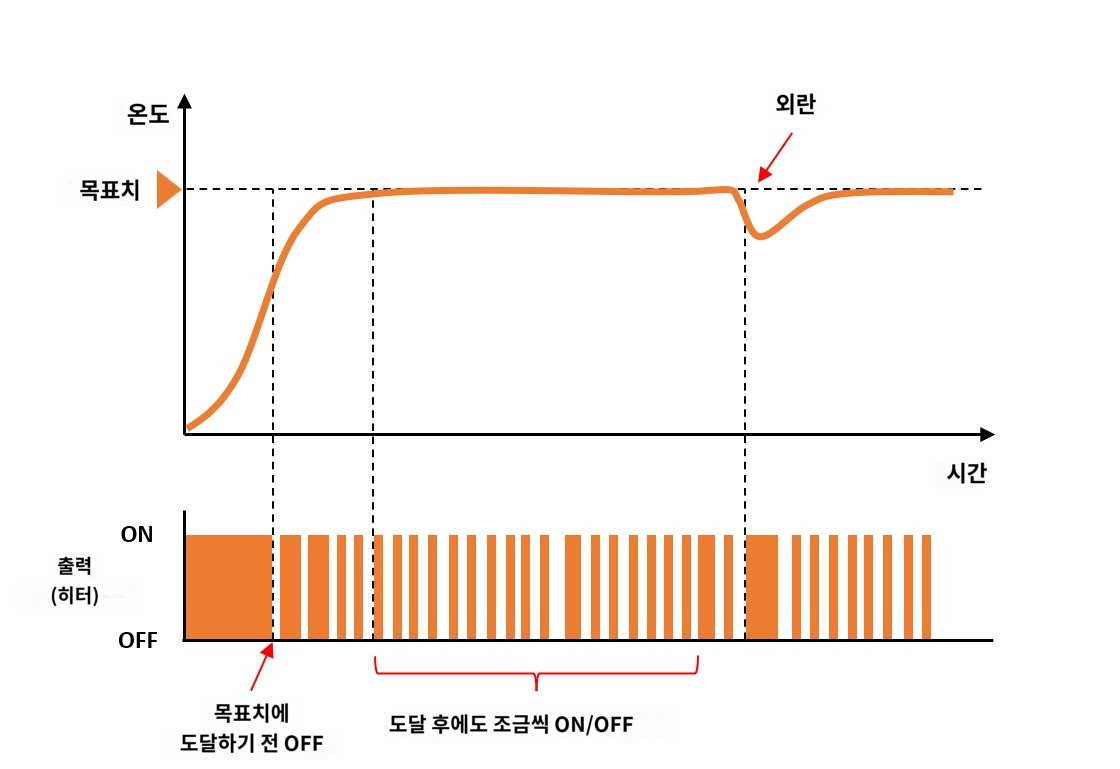

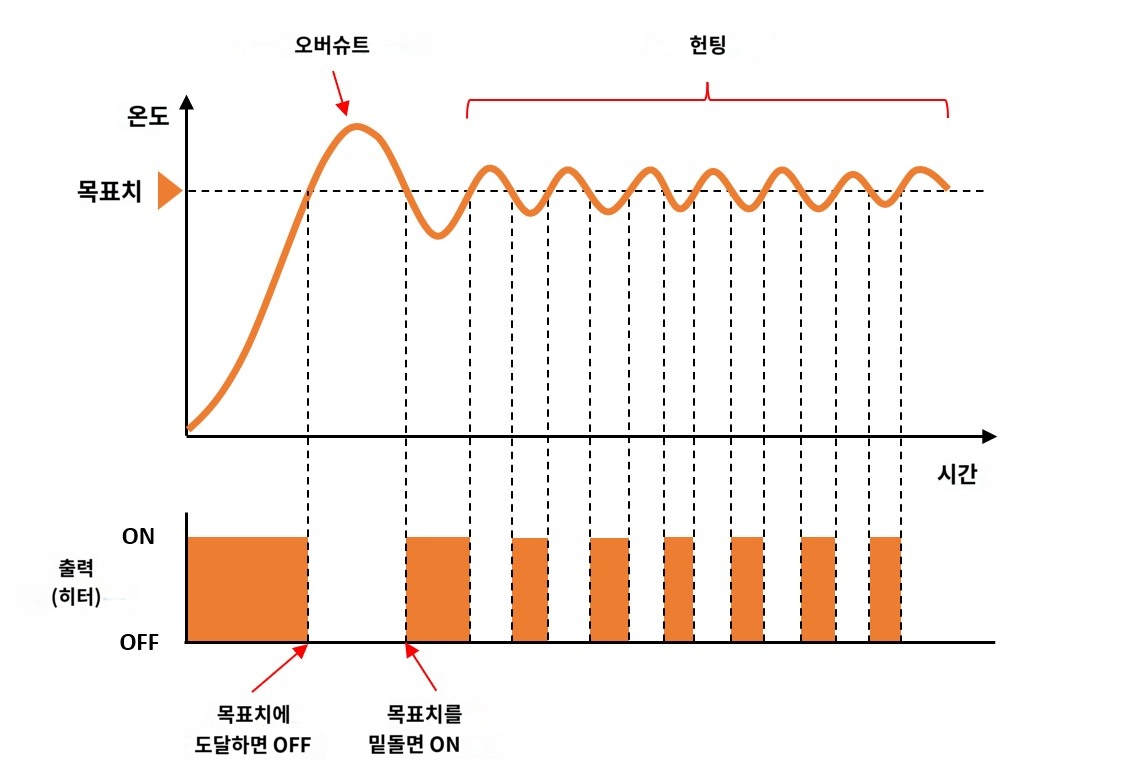

계전기 출력 또는 전압 출력 (SSR구동용)	현재 온도가 목표치에 도달하면 출력을 OFF로 합니다.그 후, 조절 감도(공장 출하시 1.0℃ 등)를 밑돌면 다시 출력을 ON으로 합니다.그 때문에, 사용하는 히터의 여열에 따라서는, 목표치를 크게 웃도는 「오버 슛」이나 목표치 부근에서 안정되지 않고 상하 하는 「헌칭」이 일어나는 일이 있습니다.	현재 온도가 목표치 부근에서 안정되도록 출력을 자주 ON/OFF하여 조정합니다.그 때문에, "오버 슛"이나 "헌칭"이 경감됩니다.

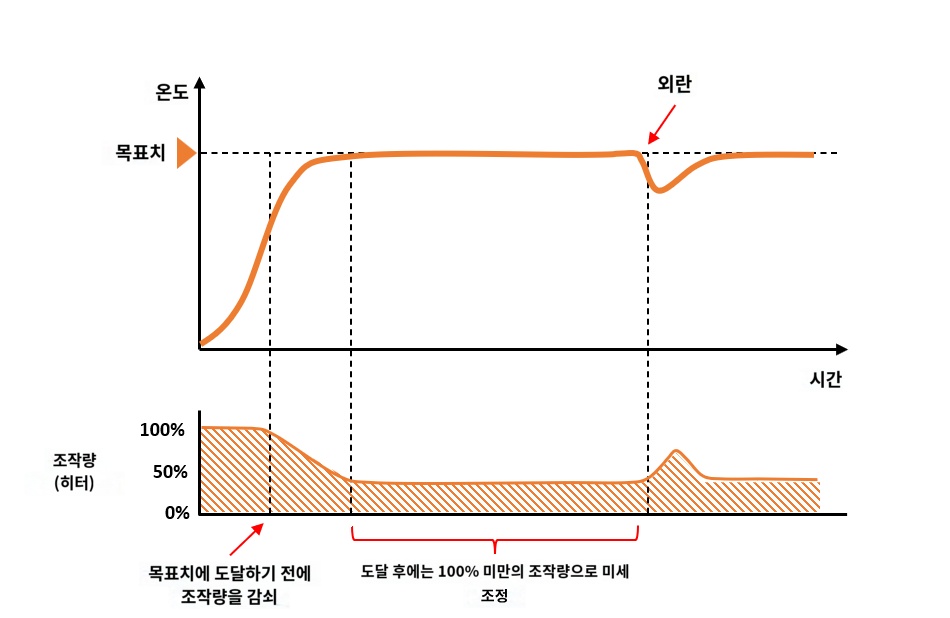

선형 전류 출력 (DC4-20mA 등)	리니어 전류 출력 타입으로 ON/OFF 제어를 실시하면, 조작량 100%(20 mA)와 0%(4 mA)를 반복하기 때문에, 릴레이 출력이나 전압 출력과 같은 거동이 됩니다.	리니어 전류 출력 타입으로 PID 제어를 실시하면, 목표치와 현재치의 차이에 따라 조작량을 0~100% 사이에서 리니어로 조정합니다. 따라서 릴레이 출력이나 전압 출력으로 PID 제어를 실시하는 것보다 보다 섬세한 온도 제어가 가능합니다.

【보충】
PID 제어는 온도가 안정되기 쉬운 한편, ON/OFF 회수(출력 개폐 회수)가 많아지기 때문에 제어 출력에 릴레이를 사용하고 있는 경우는 단기간에 수명 회수에 달할 가능성이 있습니다.
그 대책은 다음과 같습니다.

·제어주기의 시간을 길게 한다.
·제어출력이 전압출력인 온도조절기와 SSR(솔리드 스테이트 릴레이)을 조합하여 사용한다. (SSR에는 개폐횟수의 수명규정은 없습니다.)

자세한 내용은 아래 링크에서 기술해설자료를 참고해주세요
온도 조절기(디지털 조절계) 개요
