'E58-CIFQ2'와 'E58-CIFQ2-E'의 차이점을 알려주세요.

'E58-CIFQ2'와 'E58-CIFQ2-E'의 차이점을 알려주세요.

「E58-CIFQ2-E(변환 케이블)」는, 디지털 조절계 E5□C 시리즈의 전면 설정 툴용 포토를 사용하는 경우에, 「E58-CIFQ2(USB-시리얼 변환 케이블)」와 조합하는 옵션 부품입니다.

※ 전면 설정 도구용 포트는 E5CC 시리즈에는 없습니다.'E58-CIFQ2-E'는 단독으로 사용할 수 없습니다.

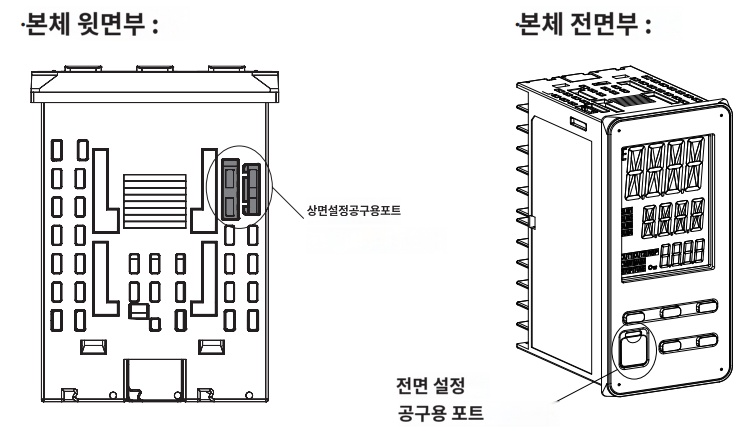

예: E5EC 도구용 포트

■ E58-CIFQ2 만 사용 시

　E5EC, E5AC 시리즈와의 접속은, 시리얼 커넥터부를 본체 케이스 상부의 통신 포트에 접속합니다.

　E5DC 시리즈와의 접속은, 시리얼 커넥터부를 본체 케이스 하부의 통신 포트에 접속합니다.

　따라서 패널 장착 시에는 패널 뒤쪽에서의 작업이 필요합니다.

■ E58-CIFQ2에 E58-CIFQ2-E를 조합한 경우

　시리얼 커넥터부를 분리하고 E58-CIFQ2-E를 조합함으로써 온도조절기 E5EC, E5AC, E5DC 시리즈의 전면 설정 툴용 포트를 사용할 수 있습니다.

　전면 포트를 사용함으로써 패널 뒤쪽에서의 작업이 불필요해져 작업성 향상으로 이어집니다.

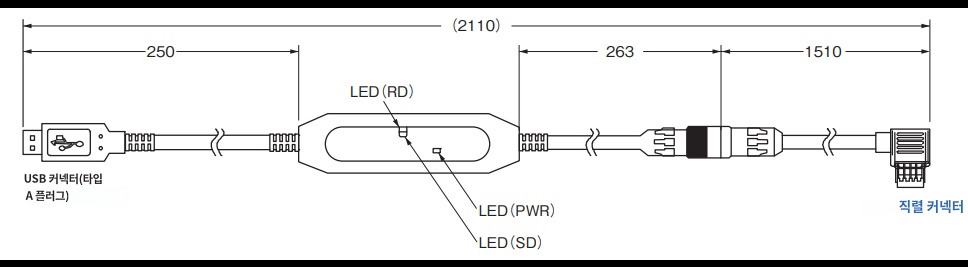

E58-CIFQ2

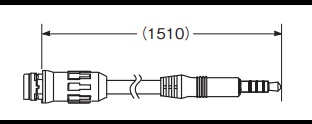

E58-CIFQ2-E

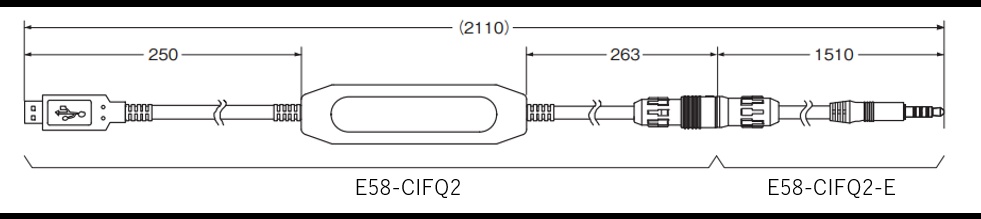

E58-CIFQ2＋E58-CIFQ2-E
