Network Configurator를 사용하여 EtherNet/IP 태그 데이터 링크 오류의 세부 정보를 보여주는 EtherNet/IP 유닛의 커넥션 상태를 확인하는 방법을 알려주세요.

Network Configurator를 사용하여 EtherNet/IP 태그 데이터 링크 오류의 세부 정보를 보여주는 EtherNet/IP 유닛의 커넥션 상태를 확인하는 방법을 알려주세요.

【질문 상세】
EtherNet/IP 태그 데이터 링크에서 오류가 나는 원인을 알아보기 위해 EtherNet/IP 유닛의 커넥션 상태 확인 방법을 알려주세요.

【조건 / 환경】
·CS/CJ 시리즈의 EtherNet/IP 유닛 사용
·Network Configurator에서 EtherNet/IP 태그 데이터 링크를 설정하고 EtherNet/IP 유닛으로 다운로드 전송 완료
·EtherNet/IP유닛의 7세그는 「ErD6」를 표시

【해결책】
아래의 순서로 EtherNet/IP 유닛의 커넥션 상태를 확인할 수 있습니다.
1. Network Configurator 위 메뉴바에서 '네트워크'-'연결'을 선택하여 온라인 연결 상태로 만듭니다.

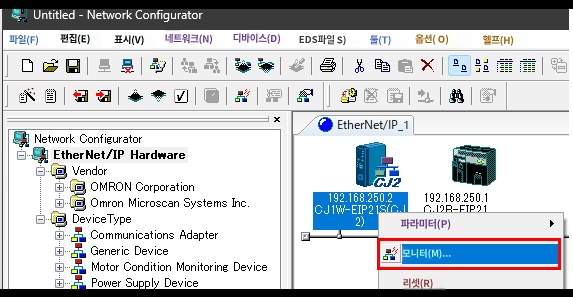

2. 해당 유닛을 우클릭하여 '모니터'를 클릭합니다.3.의 디바이스 모니터가 열립니다.

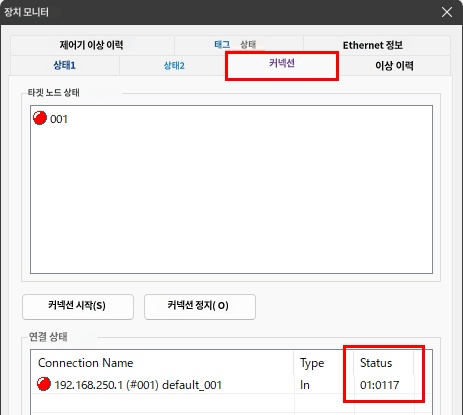

3. 디바이스 모니터에서는 '커넥션' 탭을 선택하여 하단의 '커넥션 상태'를 확인하시기 바랍니다.
오류 상태는 빨간 동그라미로 표시됩니다.Status란의6자리수치가연결상태입니다.
예: 01:0117은 '태그 세트가 타겟에 존재하지 않는' 오류입니다.


커넥션 상태에 대한 자세한 내용은
「C□1W-EIP21(S), CJ2H-CPU6□-EIP, CJ2M-CPU3□ EtherNet/IP?ユニット 사용자 매뉴얼(SBCD-342)' '16-3 커넥션 상태의 코드 일람과 처치 방법'을 참조하십시오.
(매뉴얼의 다운로드에는 무료의 회원가입, 로그인이 필요합니다.)
