근접 센서의 직류 2선식과 3선식의 차이, 특징, 구분을 가르쳐 주십시오. (E2ENEXT)

Question

Accepted Answer

근접 센서 E2ENEXT 시리즈를 예로 한 직류 2선식과 3선식의 주요 차이·사양 비교는 아래 표와 같습니다.

2선식은 배선공수의 삭감등의 메리트가 있는 한편, 부하의 전기적 조건의 확인에 고려가 필요한 경우가 있습니다.

고객님의 사용 조건에 맞게 올바르게 선택해 주세요.

비교 내용	직류 이선식	직류 삼선식	고려가 필요한 일

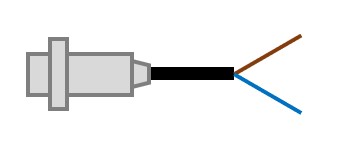

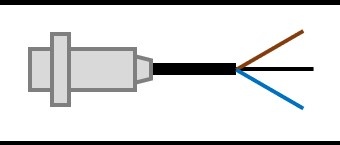

배선공	두 자루 분량	세 자루 분량
연장용 케이블 가격	일반적으로 2심은 싸다	일반적으로 2심보다 고가

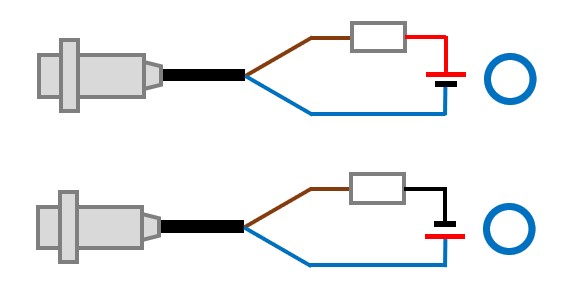

무극성 타입 준비 *1	있음	없음	2선식 무극성 타입은 잔류 전압이 5V 이하로 높기 때문에 동작 불량(ON하지 않음)을 일으키지 않는지 부하 측의 전기적 사양을 확인해 주십시오.

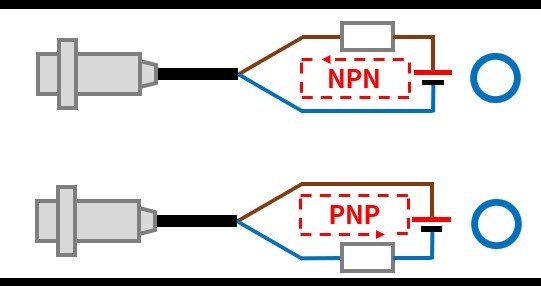

NPN 출력/PNP 출력으로 인한 형식의 차이 *2	없음 (NPN, PNP 모두 사용 가능)	있음
OFF시누설전류*3	있음 (0.8mA 이하)	적다 (수 μA)	2선식은 누설전류가 있기 때문에 [복귀 불량(OFF하지 않음)]을 일으키지 않는지, 부하측의 전기적 사양을 확인해 주십시오.
ON시 잔류 전압 *4	비싸다 (유극성 : 3V 이하, 무극성 : 5V 이하)	낮다 (2V 이하)	2선식은 3선식보다 잔류 전압이 높기 때문에 <동작 불량(ON하지 않음)>을 일으키지 않는지 부하 측의 전기적 사양을 확인해 주십시오.

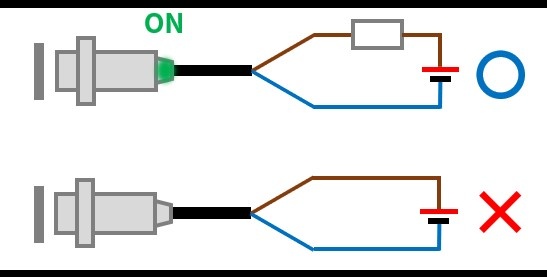

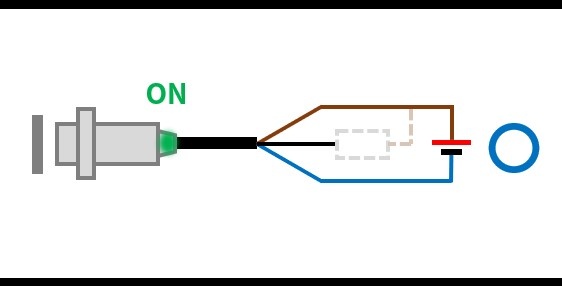

동작 확인 시 부하의 접속	필요	불필요	2선식으로 워크의 검출등의 동작 확인을 하는 경우는, 부하를 접속할 필요가 있습니다. 무부하에서는 과전류 보호 기능이 작용하기 때문에 동작 확인할 수 없습니다.
2출력 타입 준비 （1NO+1NC）	없음	있음

■ 전기적 사양은 시리즈에 따라 다릅니다.자세한 내용은 각 시리즈의 카탈로그를 참조하십시오.
E2E NEXT 시리즈 카탈로그
