순정 대책 블록 S8T-DCBU-02에 S8VK 시리즈나 S8FS-G 시리즈는 접속할 수 있습니까?

순정 대책 블록 S8T-DCBU-02에 S8VK 시리즈나 S8FS-G 시리즈는 접속할 수 있습니까?

S8T-DCBU-02의 데이터 시트에 '접속 가능한 파워 서플라이'로서 게재되어 있지 않습니다만, S8VK 시리즈, S8FS-G 시리즈도 조합 가능합니다.
파워 서플라이의 ±단자를 S8T-DCBU-02의 ±단자에 접속해 주세요.
대상 시리즈 : S8VK-S, S8VK-G, S8VK-T, S8VK-WA, S8VK-WB, S8VK-X, S8FS-G
대상 출력 전압 : DC24V 타입만

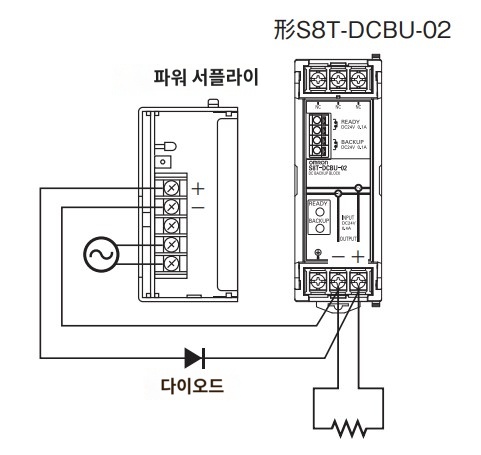

이하의 배선 예를 참조해 주십시오

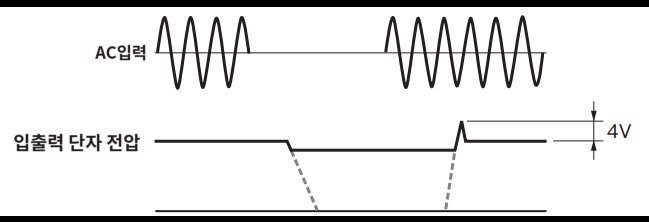

기종에 따라 순간 정전 복귀 후에 수 10ms 동안 출력 전압이 수 V 상승하는 경우가 있습니다.
접속하고 있는 기기에 악영향을 줄 수 있는 경우는, 위 그림과 같이 다이오드를 접속해 주세요.

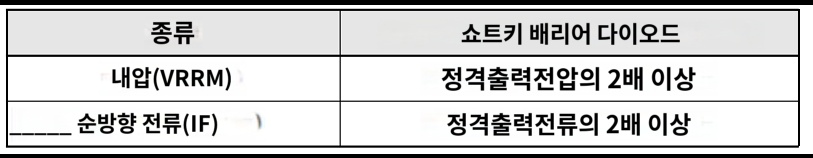

다이오드의 선정 기준은 아래와 같습니다.
