서맥 S 전자 온도 조절기 E5CS, E5CSV 조절 감도 설정 방법을 알려주세요.

서맥 S 전자 온도 조절기 E5CS, E5CSV 조절 감도 설정 방법을 알려주세요.

조절 감도의 설정 방법은 이하의 (1)~(6)의 순서와 같습니다.

(1) 전원을 떨어뜨려, INIT 스위치(딥 스위치의 X)를 「ON」으로 설정합니다.

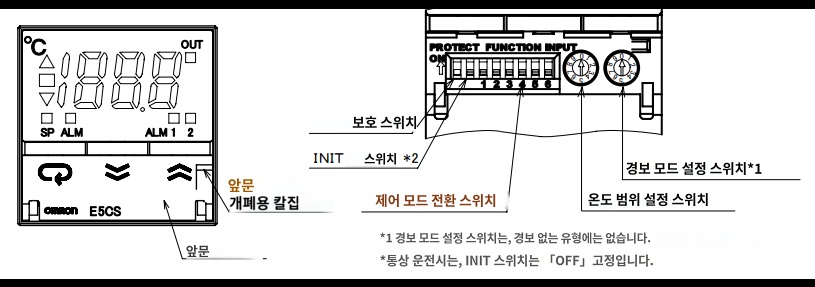

【E5CS-U의 경우】
전면 우측의 프론트 도어 개폐용 칼집을 앞으로 당겨 프론트 도어를 엽니다.
프론트 도어는 스위치 설정 시에만 열어 주십시오.설정시 이외는 항상 닫힌 채로 사용해 주세요.

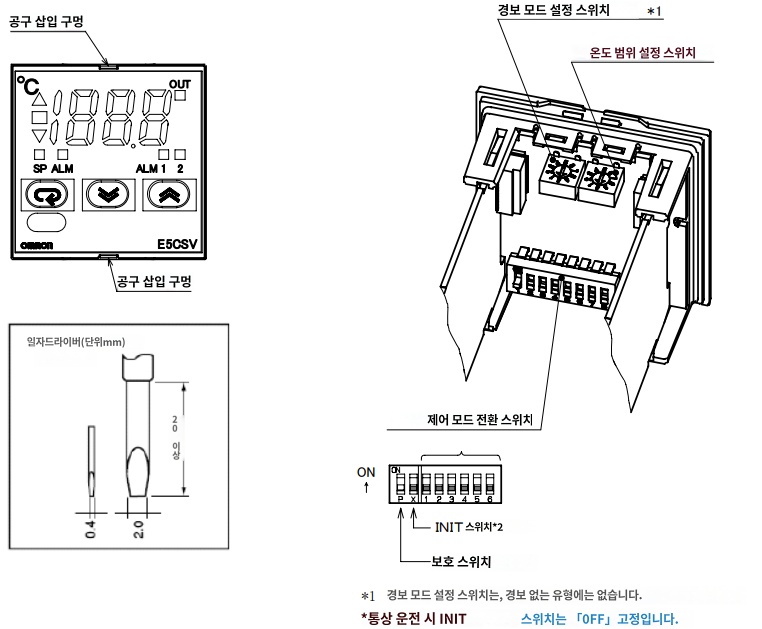

[E5CSV의 경우]
공구삽입홀(상하 2 개소)에 공구(아래 그림 참조)를 삽입해 후크를 풀고, 프론트 패널을 가지고 앞으로 끌어내어, 드로아웃합니다.

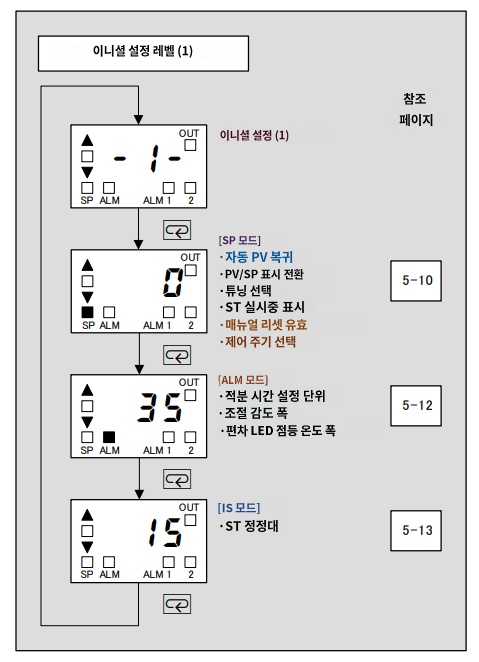

(2)업키를 누르면서 전원을 켭니다.(이니셜 설정 레벨 이행)
(3) 「-0-」표시가 되므로, 5초 이내에 다운키를 눌러, 「-1-」를 표시합니다.(이니셜 설정 레벨(1) 이행)
(4) 모드 키를 2회 눌러 ALM 램프를 점등시킵니다. (ALM 모드 이행)
(5) ALM가 점등한 화면에서, 10 의 정도로 조절 감도를 설정합니다.
(6)설정 종료 후는 전원을 OFF해, INIT스위치를 OFF로 되돌립니다.

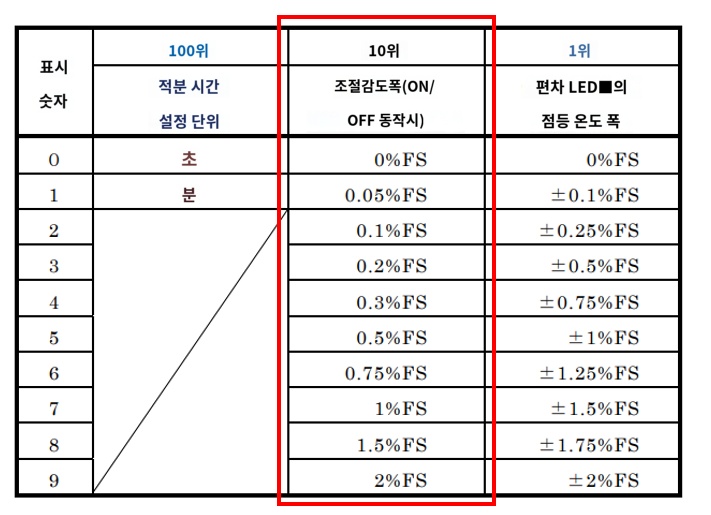

　조절 감도는 사용하는 온도 센서의 측정 범위(FS: 풀 스케일)에 대한 %로 설정합니다.
　초기치는 3(0.2% FS), 최대 9(2% FS)까지 설정이 가능합니다.
　
예: 가열 제어, SP100℃, K열전쌍, 단위:℃, 온도레인지2(0-400℃), 조절감도9(2%FS)로 했을 때
　　조절감도 8℃(FS400℃×2%=8℃)가 되어 SP100℃에서 제어출력 OFF, 92℃에서 제어출력 ON이 됩니다.

■ 부탁이야
사양에 대한 자세한 내용은 아래 URL에서 사용자 매뉴얼을 참조해 주십시오.
(다운로드에는 멤버스 등록과 로그인이 필요합니다.)
E5CS-U. E5CSV 전자온도조절기 사용자 설명서
