DeviceNet에서 타사 기기와 통신하고 싶다. CX-Integrator에서 EDS 파일을 설치하는 방법을 알려달라.

DeviceNet에서 타사 기기와 통신하고 싶다. CX-Integrator에서 EDS 파일을 설치하는 방법을 알려달라.

DeviceNet 대응의 타사 기기를 CX-Integrator 상에서 설정하려면, 사전에 각 메이커의 공식 웹 사이트등으로부터 EDS 파일을 입수할 필요가 있습니다.

·다음 절차에 따라 CX-Integrator에 EDS 파일을 설치하십시오.

1. CX-Integrator의 상부 메뉴바에서,［툴］→［EDS 파일］→［설치］를 선택합니다.
2. 'EDS 파일 설치' 창이 뜨므로 사전에 입수한 .eds 파일을 선택해 주세요.
3. 아이콘 파일의 설치 확인용 창이 팝업으로 나타납니다.
필요한 경우 타사에서 제공한 .ico 파일을 선택하고 아이콘을 설치하십시오. (*1)
아이콘을 설치하지 않으면 당사의 기본 아이콘이 자동으로 적용됩니다.

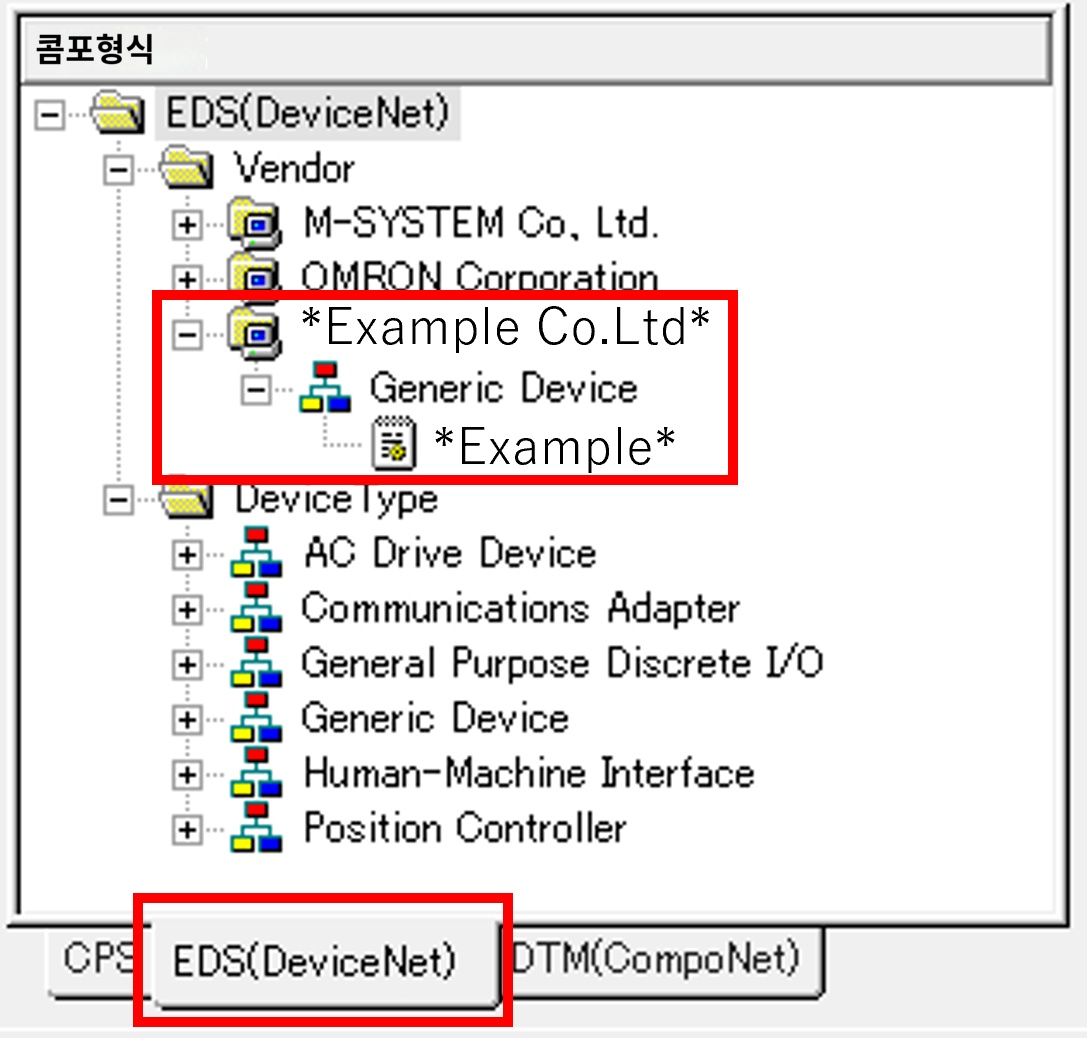

4. 상부 메뉴바에서 [표시] → [윈도우] → [컴포리스트]를 선택하고,
표시된 리스트(아래 그림)내의 EDS(DeviceNet)」탭,［Vender］폴더내에, 추가한 EDS 파일의 기종이 등록되어 있는 것을 확인해 주세요.(*2)



(*1) 타사 제조사에서 아이콘 파일이 제공되지 않은 경우 아래 폴더 내의 임의의 아이콘으로 대체할 수 있습니다:
「C:\Program Files (x86)\OMRON\CX-One\CX-Integrator\Icon\Sys」

(*2) 추가한 기종의 입출력 할당 사이즈는 각 제조사가 제공하는 매뉴얼 등을 참조하시어 사양을 확인하시기 바랍니다.

·EDS 파일의 취급에 대한 자세한 것은, 「CXONE-AL□□D-V4 CX-Integrator Ver.2.□ operation 메뉴얼 (SBCA-347)」 「포함-2 EDS 파일의 관리」를 참조해 주세요.
(매뉴얼 다운로드에는 무료회원가입, 로그인이 필요합니다.)
