나사부착리드선직출형E52-CA1DY,E52-IC1DY장착방법을알려주세요.

나사부착리드선직출형E52-CA1DY,E52-IC1DY장착방법을알려주세요.

워크에 나사를 자르고 나사를 넣으면서 끝을 눌러 찌그러뜨리듯이 접촉시킵니다.

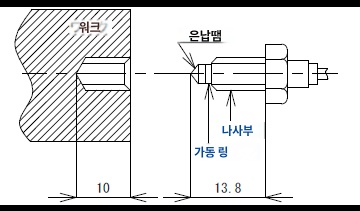

설치의 밑구멍 깊이는 10mm 정도로 하고, 손으로 조인 후 공구로 대략 1/4회전 조여 주십시오.
선단이 눌려 찌그러져 대상물에 밀착됩니다.
너무 조이면 은 납땜 부분이 손상될 수 있으므로 주의하십시오.

설치 전	설치 후

【보충】
1/4회전의 결속에 해당하는 치수는 다음과 같습니다.
나사가 M6인 경우: 피치가 1mm이므로 0.25mm
나사가 M8인 경우: 피치가 1.25mm이므로 0.31mm

【대상 형식】
E52-CA1DY　E52-IC1DY　E52-CA1DY-40　E52-CA1DF　E52-CA1DF-40
