모터 릴레이 SE의 전류 눈금 배율의 개념과 설정 절차를 가르쳐 주세요.

모터 릴레이 SE의 전류 눈금 배율의 개념과 설정 절차를 가르쳐 주세요.

전류 눈금 배율은 커런트 컨버터에 대한 도체 관통 횟수와 정정 탭으로 결정됩니다.

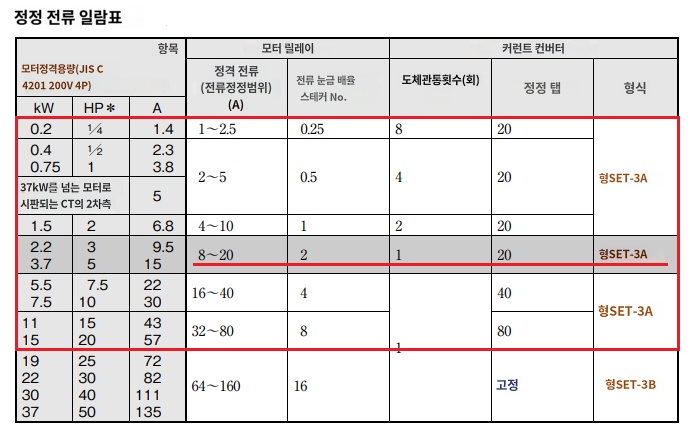

설정 순서는 아래 표와 같습니다.

①1차 도체 관통 횟수의 결정

·표에서 1차 도체 관통 횟수와 정정 탭을 결정합니다. 【예】전류 정정 범위 8~20A → 관통 횟수 1, 정정 탭 20 커런트 컨버터 본체에도 표가 있습니다. ·관통은 3선 모두 동일 방향에서 관통시켜 주십시오. 어느 상의 선을 어느 구멍에 통과시켜도 지장이 없습니다.

②탭의 정정

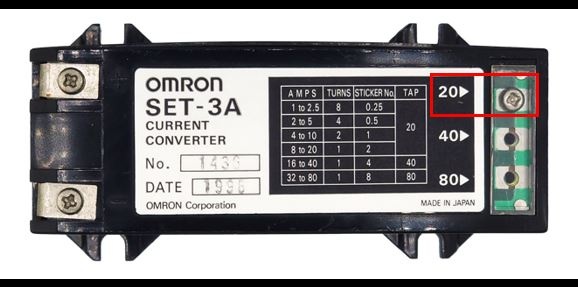

제공된 정정 나사를 필요한 탭 구멍에 드라이버로 나사 넣습니다. 정정 후에는, 반드시 커버를 원래의 상태에 끼워 주세요. SET-3B에는 탭의 정정이 없습니다.
