CS/CJ 시리즈 EtherNet/IP 유닛 및 내장 EtherNet/IP 포트의 IP 주소 설정 방법을 알려주세요.

CS/CJ 시리즈 EtherNet/IP 유닛 및 내장 EtherNet/IP 포트의 IP 주소 설정 방법을 알려주세요.

■EtherNet/IP유닛(내장 EtherNet/IP포트)의 IP주소나 서브넷 마스크등의 TCP/IP 설정은, CX-Programmer의 I/O 테이블 위에 있는［파라미터의 편집］윈도우로 실시합니다.

[표시방법]
·I/O 테이블 위에 표시된 EtherNet/IP 유닛(내장 EtherNet/IP 포토)을 더블 클릭하거나 오른쪽 클릭 메뉴로부터［고기능 유닛 설정의 편집］을 선택하면,［파라미터의 편집］윈도우가 열립니다.

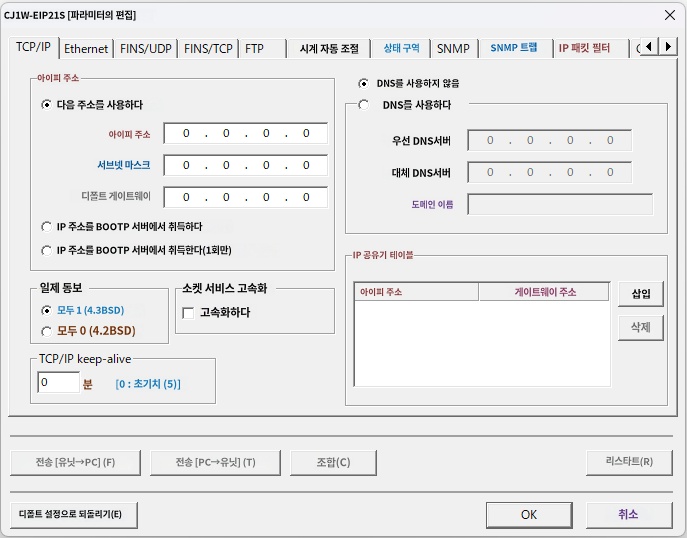

(예시) CJ1W-EIP21S 설정 화면


·IP주소의 상세한 설정 순서에 대해서는, 이하의 메뉴얼을 참조해 주세요.
「C□1W-EIP21(S) CJ2H-CPU6□-EIP CJ2M-CPU3□ EtherNet/IPユニット 사용자 매뉴얼(SBCD-342)' '3-8TCP/IP 설정·LINK 설정'*1

*1. 메뉴얼 다운로드를 위해서는 무료 회원가입 및 로그인이 필요합니다.
