솔리드 스테이트 릴레이(SSR)에서 출력부의 전압을 측정하면 출력 OFF시 ON시 모두 항상 전압이 출력되고 있다.이유를 알려주세요.

솔리드 스테이트 릴레이(SSR)에서 출력부의 전압을 측정하면 출력 OFF시 ON시 모두 항상 전압이 출력되고 있다.이유를 알려주세요.

솔리드 스테이트 릴레이(SSR)에는 누설 전류가 있어 유접점 릴레이와 같이 완전히 회로가 개방되어 있지 않습니다.
따라서 무부하 상태에서 출력부의 전압을 측정하면 부하 전원 전압에 가까운 값이 계측됩니다.
적절한 용량의 부하가 접속되어 있는 경우는, 누설 전류의 대부분이 테스터 내부가 아니라 부하로 흐르기 때문에, 무부하 상태만큼의 큰 전압은 계측되지 않습니다.
단 부하가 정상적으로 접속되어 있는 상태에서 부하전원전압에 가까운 값이 계측되는 경우는 쇼트 고장이 의심됩니다.

솔리드 스테이트 릴레이(SSR) 자신이 고장났는지를 이하의 방법으로 확인할 수 있습니다.
■ 고장 확인 방법

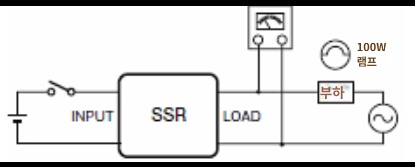

INPUT측을 ON/OFF 시켰을 때의 LOAD측의 전압을 측정해 주세요.
모의부하로 100W 정도의 전구를 사용하면 쉽게 동작 확인이 가능합니다.
(단, 전구의 용량은 SSR의 정격범위 내의 것을 사용해 주십시오.)
솔리드 스테이트 릴레이(SSR)가 정상인 경우 OFF 시에는 부하 전원 전압 정도, ON 시에는 약 1V 정도가 측정됩니다.


■주요 대상 형식
G3PJ　G3PH　G3PF　G3PE　G3PA　G3PC　G3NA
G3RV-ST　G3F/G3FD　G3H/G3HD　G3TA　G3FM　G3R-I/O　G9H　G3RZ
