61F-G4(61F-G4N)의 각 릴레이 유닛 61F-11(61F-11N)의 역할을 가르쳐 주십시오.

61F-G4(61F-G4N)의 각 릴레이 유닛 61F-11(61F-11N)의 역할을 가르쳐 주십시오.

U1 : 고가수조 갈수(OFF 갈수)
U2 : 공전 방지 (ON으로 운전 가능)
U3: 급수한 상한(ON으로 상한)
U4 : 고가수조 만수(ON으로 만수)
U5 : 펌프 제어(OFF로 운전)

61F-G4(61F-G4N)는 급수원의 상한과 갈수에 의한 펌프의 공전방지 및 고가수조의 수위표시를 겸한 급수제어를 할 수 있습니다.
배선 예와 각 릴레이 유닛의 배치는 이하 표를 참조해 주십시오

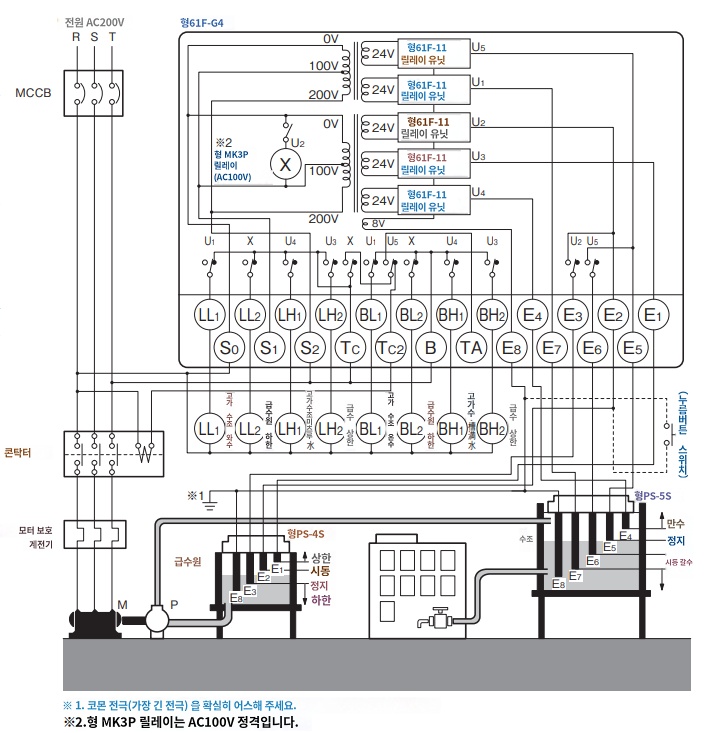

61F-G4 배선 예

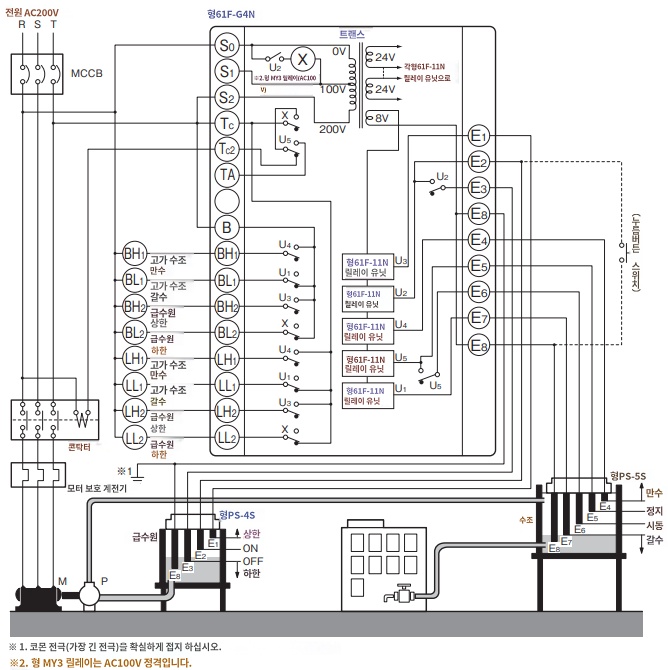

61F-G4N 배선 예

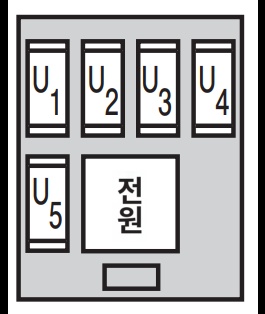

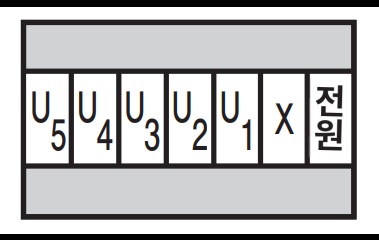

릴레이 유닛 배치
61F-G4	61F-G4N

■ 부탁이야
사양에 대한 자세한 내용은 아래 상품 정보 URL에서 카탈로그(데이터 시트)를 참조하십시오.
61F-G□ 데이터시트
61F-G□N 데이터시트
