H2C-8R(전압사양, 시간사양 공통)의 권장 대체품과 주요 차이점을 가르쳐 주십시오.

H2C-8R(전압사양, 시간사양 공통)의 권장 대체품과 주요 차이점을 가르쳐 주십시오.

동등 사양의 대체품은 없습니다.
대안으로서 H5CZ-L8에 외부 회로를 추가하는 방법을 검토해 주십시오.*1

*전압 사양 AC24V 타입 이외에는 대체 형식 공통입니다.
또한 H5CZ-L8은 2025년 3월에 생산 종료됩니다.대체품은 H5CC-L8을 검토해 주십시오.단자 배치는 동등하기 때문에 본 내용이 적용됩니다.

■주요 차이점
·순간 접점이 없어집니다.
·디지털 표시가 되어 버튼 조작으로 리셋 가능합니다.
·H2C-8R의 배선이 끝난 소켓에 대체 상품을 장착하지 마십시오.
·클러치 입력(H5CZ-L8의 리셋 입력에 상당)에 대한 전압 신호를 릴레이 받아서 무전압 신호로 변환해야 합니다.
　(MY2Z 등 신호 개폐에 적합한 릴레이로 받으십시오.)

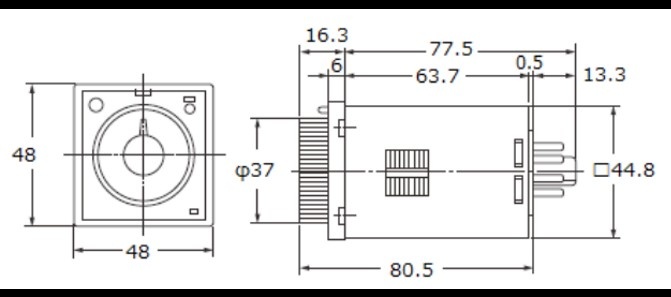

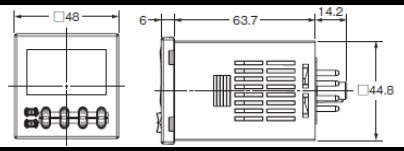

외형 치수
단종품 H2C-8R	대체품 H5CZ-L8

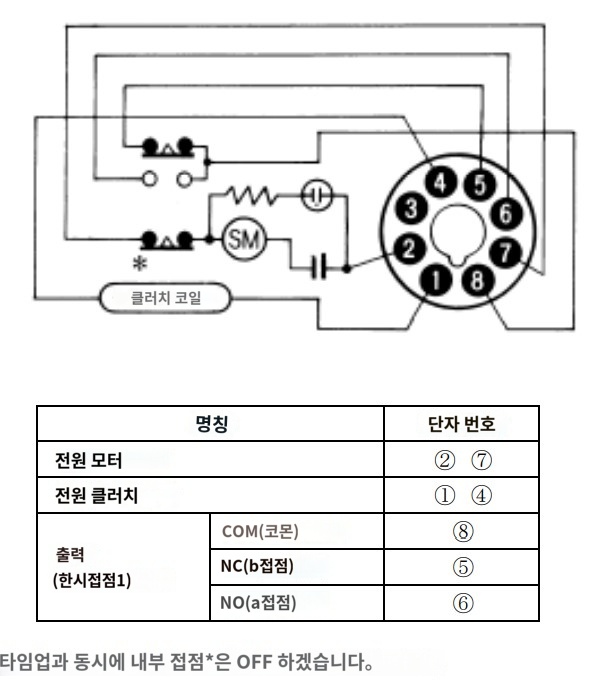

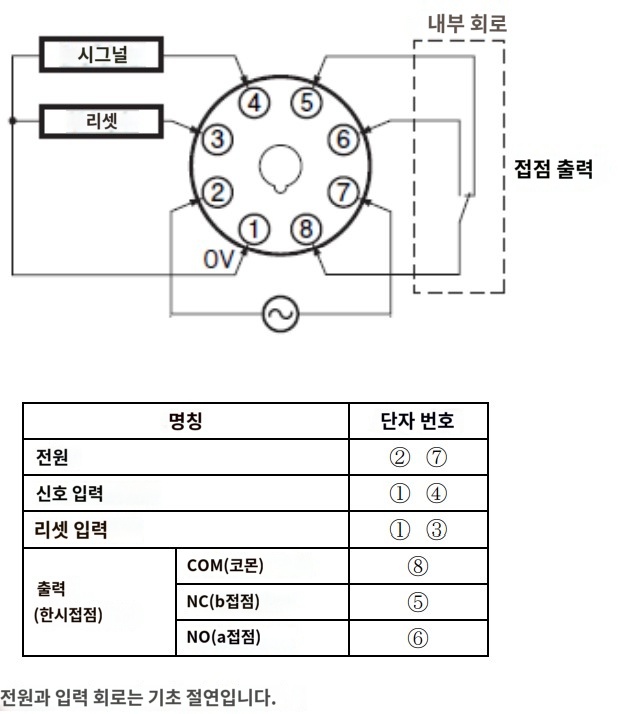

단자 배치
단종품 H2C-8R	대체품 H5CZ-L8

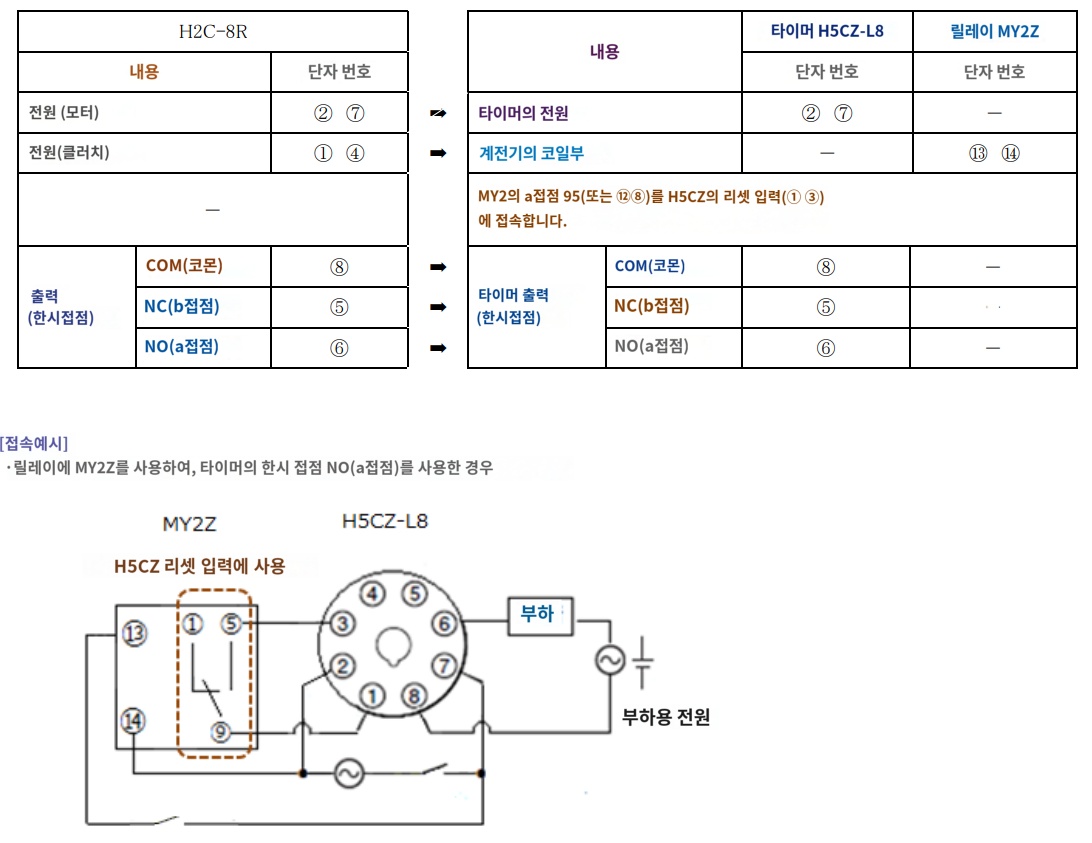

■ 접속예
·타이머 H5CZ-L8과 릴레이를 사용하십시오.
·H5CZ-L8은, A-3 모드로 사용해 주세요.
·단종상품 H2C-8R의 '전원 클러치'는 전압 입력이었지만, H5CZ-L8의 신호 입력은 무전압 입력입니다.
따라서 외부에 릴레이를 설치하여 클러치 코일에 인가하던 전압으로 외부 릴레이를 구동하고, 릴레이의 a접점을 H5CZ의 리셋 입력에 접속해 주세요.

[배선 변경]
·릴레이에 MY2Z를 사용한 경우


■ 부탁이야
사양에 대한 자세한 내용은 아래의 상품 정보 URL에서 관련 자료를 참조하십시오.
최신판 권장 대체품 가이드
H5CZ 데이터시트
