CX-Programmer로 출력 코일의 기호가 녹색이 되지 않고 흰색으로 추출되었습니다.원인은 무엇을 생각할 수 있습니까?

CX-Programmer로 출력 코일의 기호가 녹색이 되지 않고 흰색으로 추출되었습니다.원인은 무엇을 생각할 수 있습니까?

이하의 상황의 경우, 입력 조건이 성립하고 있는 회로에서도 화면상의 코일은 흰색을 빼고 비도통으로서 표시됩니다.

·PLC 동작 모드가 프로그램 모드로 되어 있다
·해당 프로그램을 PLC에 전송하지 않음
·해당 프로그램이 END 명령보다 아래에 있다(END 명령이 있는 섹션보다 아래에 작성한 섹션도 마찬가지)
·IL, ILC 명령 사이에 있는 회로에서 IL 명령 조건이 유효하지 않음
·JMP, JME 명령 사이에 있는 회로에서 JMP 명령의 조건이 유효하지 않은
·SBN, RET 명령이 사용되고 있으며, RET 명령보다 아래에 프로그램이 있다
·출력이 이중으로 사용되고 있으며, 해당 출력코일보다 아래쪽에 있는 코일이 오프되어 있음
·모니터하고 있는 코일 출력 회로의 실행 단계보다 뒤의 회로에서 접점이 변화하여 조건이 성립되어 있는 것처럼 보인다
·터치 패널 등 외부 접속 기기에서 쓰기가 이루어지고 있다

【보충】

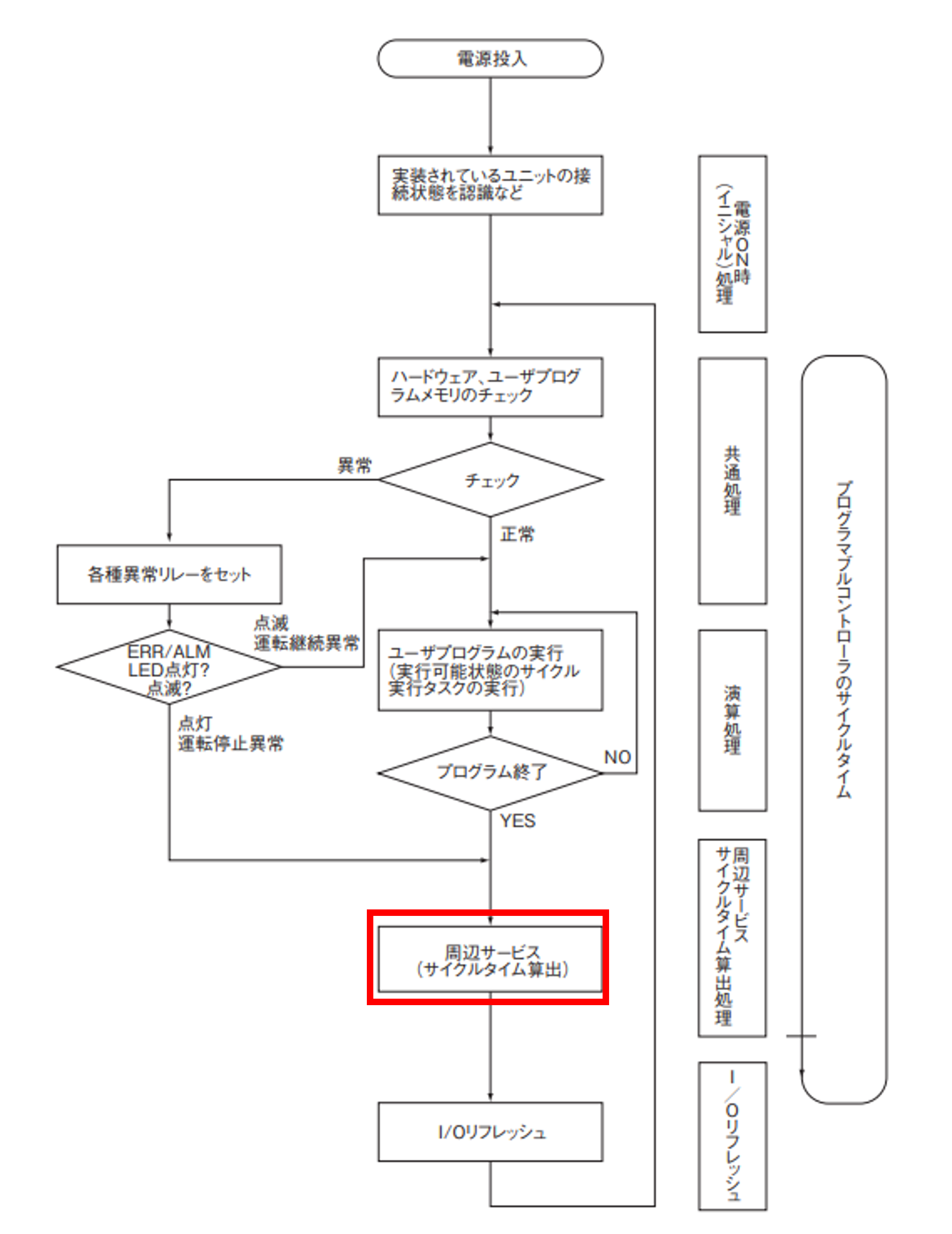

CX-Programmer는, 주변 서비스의 타이밍으로 각 접점 정보를 표시합니다.주변 서비스는 아래 그림의 빨간색 테두리와 같이 모든 연산이 종료된 후 처리됩니다.즉, 프로그램 처리가 1사이클 완료된 후의 정보가 표시됩니다.

예) CJ2 시리즈의 사이클 타임 동작 흐름(PLC 형식에 따라 다릅니다)

선두의 스텝에서 ON하고 있어도, END직전에 OFF하고 있는 경우는, OFF로서 표시됩니다.
반대로 입력 조건에서 사용하고 있는 릴레이는 회로의 도중에 ON시키는 것으로, 코일 출력 처리 시점에서는 OFF에서도 CX-Programmer에서는 ON으로서 표시되는 일이 있습니다.
