CX-Programmer나 Sysmac Studio에서 Ethernet 직접 연결을 하려면 어떤 설정이 필요합니까?

CX-Programmer나 Sysmac Studio에서 Ethernet 직접 연결을 하려면 어떤 설정이 필요합니까?

■Ethernet 직접 연결은 PC와 PLC 또는 컨트롤러 사이에 IP 주소의 개별 설정 없이 연결이 가능합니다.
접속시 Ethernet 스트레이트 케이블을 사용하여 직접 접속해 주세요. (HUB등의 네트워크 기기는 사용하지 말아 주세요.)

■CX-Programmer 또는 Sysmac Studio에서, PLC나 컨트롤러와 Ethernet 직접 접속을 실시하는 경우, PC측의 「Direct Ethernet Utility」의 설정이 유효하게 되어 있을 필요가 있습니다.
설정의 확인은, 이하의 순서로 행해 주세요.

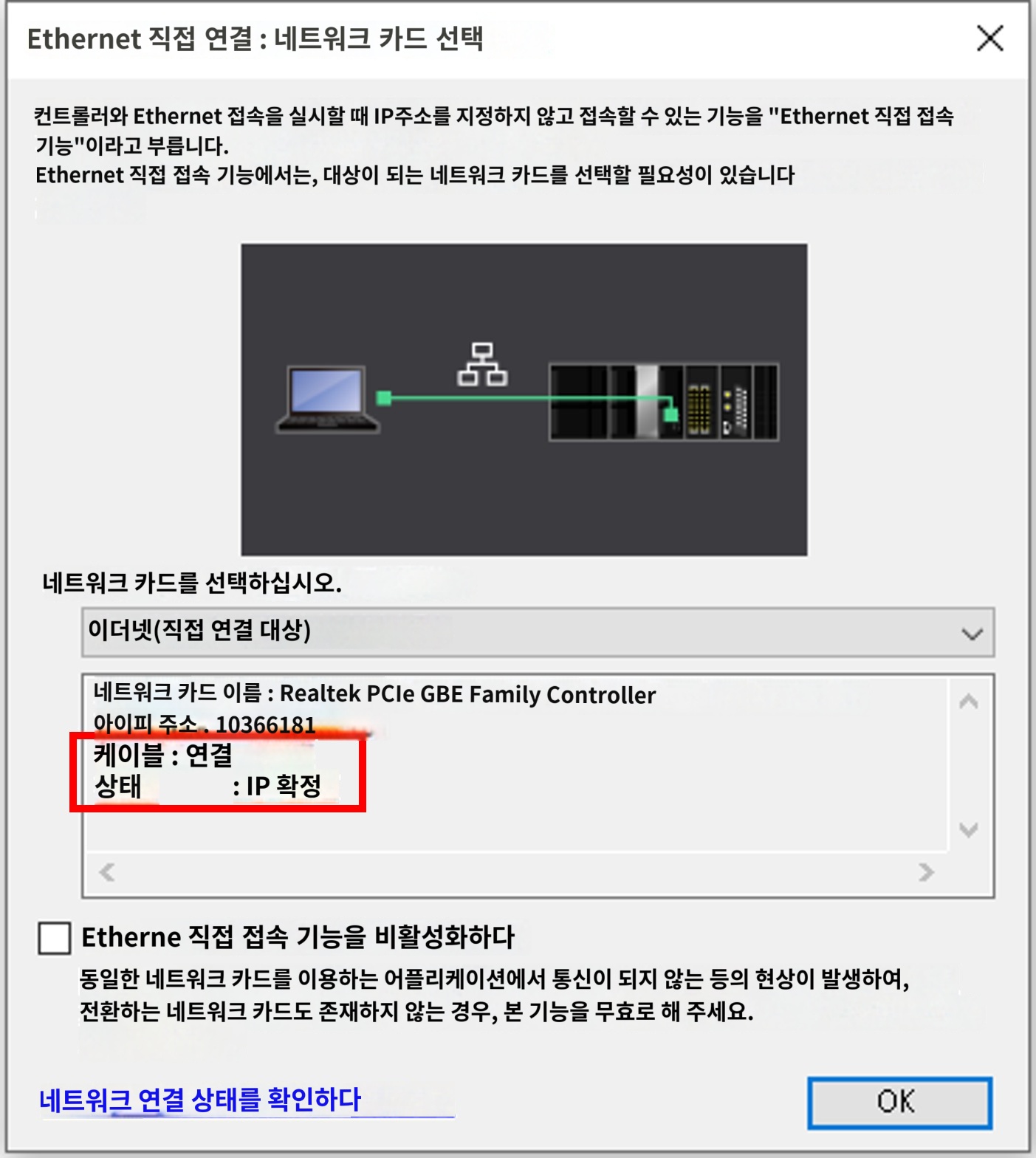

1. Windows 시작 메뉴에서 [모든 앱] → [OMRON] → [Communications Middleware Utilities] → [DirectEthernetUtility] 을 엽니다.
2. 사용하시는 컴퓨터에 탑재되어 있는 네트워크 카드 중에서, Ethernet 직접 접속에 사용할 것을 선택해 주세요.
3. '케이블'이 '접속', 그리고 '상태'가 'IP확정'으로 표시되어 있으면 설정은 유효합니다. (*)

4. 좌측 하단의 「Ethernet 직접 접속 기능을 무효로 한다」의 체크가 누락되어 있는 것을 확인해 주세요.
OK 버튼을 눌러 대화 상자를 종료합니다.

(*) 「상태」가 「정지」라고 표시되어 있는 경우는, PC의 설정이 영향을 주고 있을 가능성이 있습니다.이하의 대처를 시험해 주세요.

• Wi-Fi나 Bluetooth등의 무선 기능을 일시적으로 무효로 한다.
• 방화벽이나 보안 소프트웨어를 일시적으로 비활성화한다.
