CS1의 구성에서 C200H의 유닛을 사용할 때의 I/O 테이블 등록 방법을 알려주기 바란다.

CS1의 구성에서 C200H의 유닛을 사용할 때의 I/O 테이블 등록 방법을 알려주기 바란다.

【질문 상세】
CS1의 구성에서 C200H의 유닛을 사용할 때의 I/O 테이블 등록 방법을 알려주기 바란다.

【조건 / 환경】
C200H에서 CS1로 갱신한다.
CS1의 CPU 유닛, CS/C200H 공용 베이스(CS1W-B□□□3)를 사용하고 있다.

【해결책】
C200H 유닛의 종류별로 I/O 테이블의 '유닛 선택'에서 해당하는 유닛을 선택해 주십시오.
아래 형식은 I/O 테이블 내에 전용 선택 항목이 준비되어 있습니다.

·아날로그 입출력 유닛(C200H-AD00□/DA00□/MAD01) ···「아날로그 I/O」에서 설정 중인 모드를 선택
·모션 컨트롤 유닛(C200H-MC221)···「모션 컨트롤러」 중에서 선택
·위치 제어 유닛(C200H(W)-NC□1□) ···「위치 제어」중에서 선택
·고속 카운터 유닛(C200H-CT0□□(-V1) ···「기본 I/O」에서 설정 중인 모드를 선택
·PC 링크 유닛(C200H-LK401) ···「통신」중에서 선택

상기에 해당하지 않는 유닛은 아래의 방법으로 등록해 주세요.

·기본 I/O 유닛(그룹 2 유닛 포함)

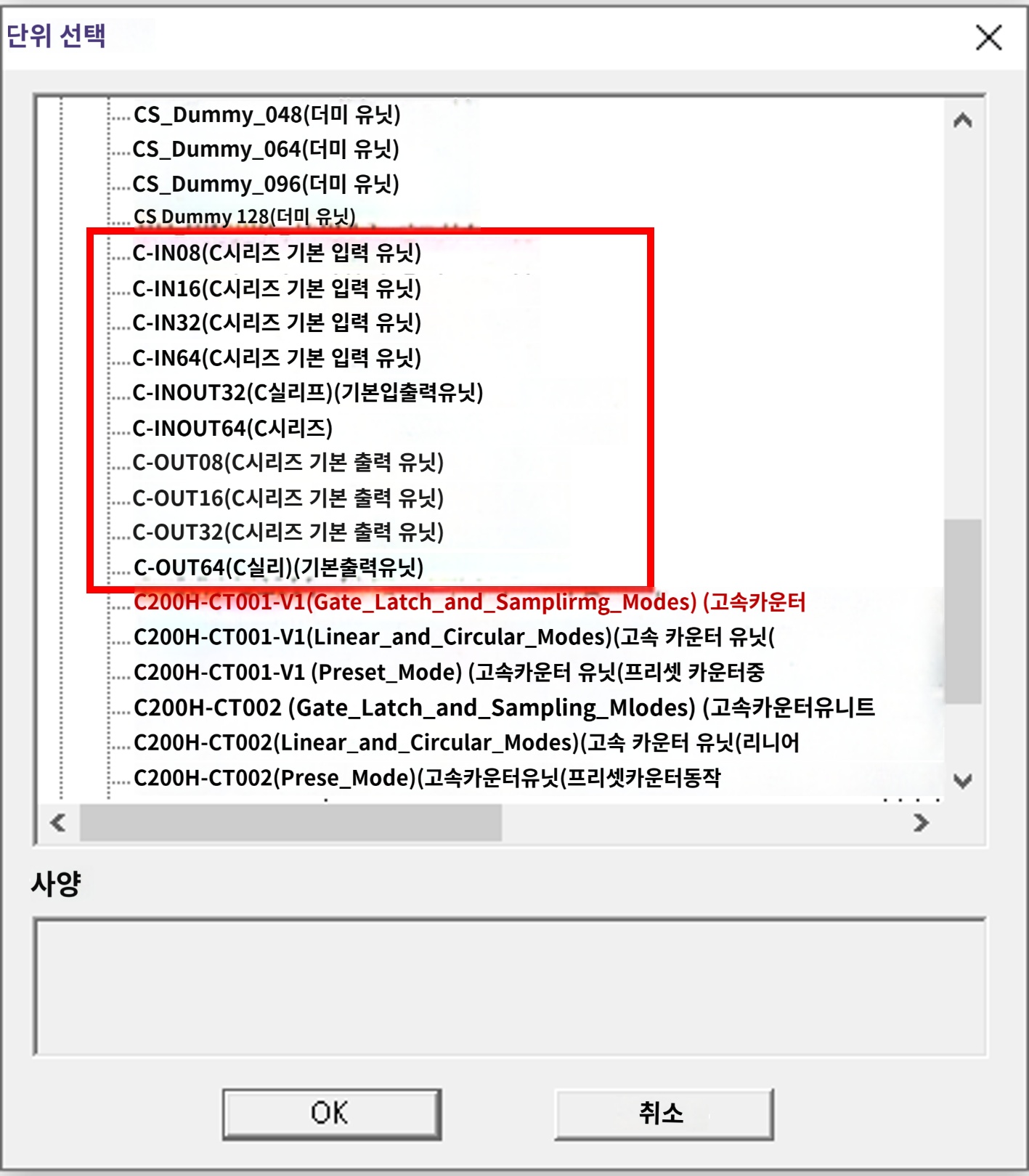

'기본 I/O' 내의 C-IN(C시리즈 기본입력 유닛), C-OUT(C시리즈 기본출력 유닛), C-INOUT(C시리즈 기본입출력 유닛) 중에서 해당하는 점수의 유닛을 선택합니다.
(예) 16점 입력 유닛은 C-IN16(C시리즈 기본 유닛)입니다.


·고기능 유닛, 고기능 I/O 유닛

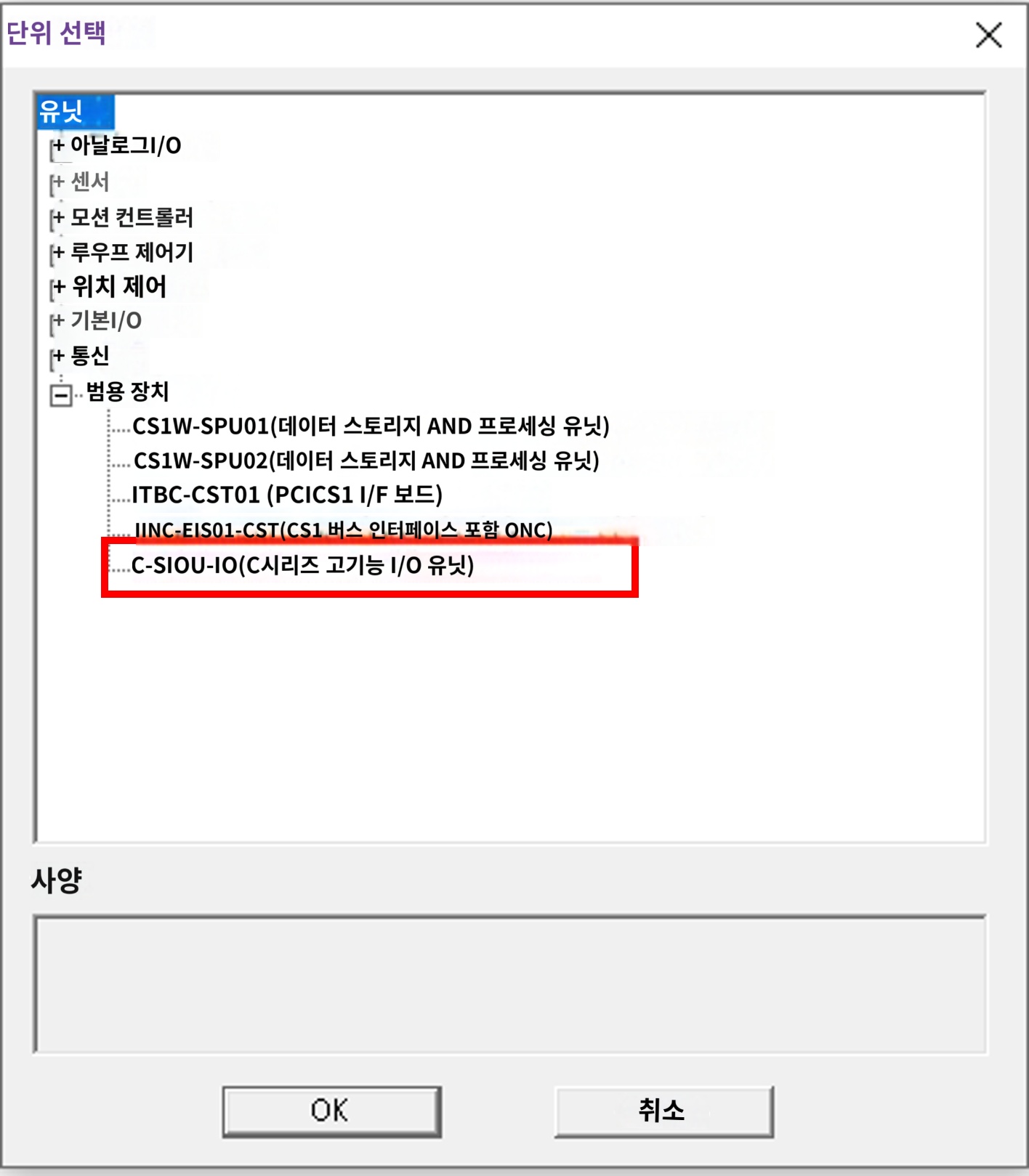

1. 「범용 디바이스」내의 「C-SIOU-IO(C시리즈 고기능 I/O 유닛)」를 선택합니다.

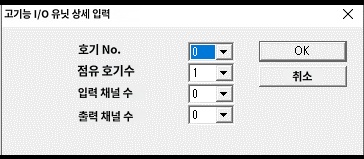

2.「고기능 I/O 유닛 상세입력」에서 해당 유닛의 호기 No., 점유 호기수, 입력 채널수, 출력 채널수를 설정합니다.


【보충】
CS1W-BC??2는 CS1 전용, CS1W-BC??3는 CS1/C200H용 CPU 베이스 유닛의 형식입니다.
장착 가능한 유닛이나 증설 패턴의 차이에 대해서는 「CS1W-BC□□2와 CS1W-BC□□3의 차이를 가르쳐 주세요.」를 참조해 주세요.

각 유닛 I/O 테이블 등록의 상세한 것에 대해서는, 이하를 참조해 주세요.
'CXONE-AL□□D-V4 CX-Programmer Ver.9.□ 운영 매뉴얼 (SBCA-337)' '8-3장 CS/CJ/CP 시리즈 이외의 경우 (C/CV용 I/O 테이블 윈도우)'
다운로드를 위해서는 무료 회원가입, 로그인이 필요합니다.
