CQM1 배터리 교체 절차에 대해 알려주세요.

CQM1 배터리 교체 절차에 대해 알려주세요.

CQM1의 배터리 형식은 C500-BAT08입니다.
CQM1의 배터리는 다음의 순서로 교환합니다.

1. CQM1의 전원을 OFF로 합니다. (*1)

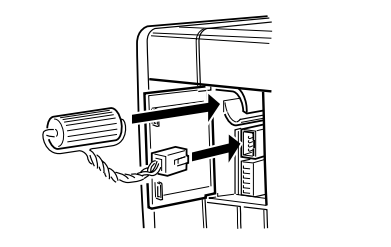

2. CQM1의 커버 안에 있는, 배터리의 커넥터를 분리하여 빼내어 새 배터리로 교체합니다.（＊2）（＊3）


(*1) 전원이 OFF인 경우는, 한 번 ON으로 하고 나서 1분 이상 통전시켜 주세요.
CQM1에는 전지 교환시에 메모리를 유지하는 콘덴서가 내장되어 있습니다.
전지 교환을 실시할 때는, 데이터의 소실을 막기 위해, 1분 이상의 통전이 필요합니다.

(*2) 오래된 배터리를 분리한 후 새 배터리를 5분 이내에 장착하십시오.전지가 없는 상태가 5분 이상 계속되면, 보유되고 있던 데이터가 소실할 가능성이 있습니다.
(CQM1은 생산 종료로부터 시간이 경과하고 있어 콘덴서의 열화를 생각할 수 있습니다.따라서, 전지 교환을 실시하기 전에 백업 데이터의 작성을 권장합니다.)

(*3)2022년 1월 설계 변경으로 C500-BAT08은 커넥터 케이블이 반환되어 CQM1-CPU의 유닛 내 배터리 홀더에 장착할 수 없게 되었습니다.
C500-BAT08은 부품으로 사용 가능하지만, 전지가 홀더에 완전히 수납할 수 없는 상태가 되므로 유저 스스로 설치(고정) 방법을 검토할 필요가 있습니다.
