CP 시리즈에서 확장 I/O/확장 유닛을 사용할 때의 할당 주소를 알려주세요.

CP 시리즈에서 확장 I/O/확장 유닛을 사용할 때의 할당 주소를 알려주세요.

【질문 상세】
　CP 시리즈에 확장 I/O/확장 유닛을 접속하여 프로그래밍을 수행하고자 한다.

　연결한 유닛의 주소가 어떻게 할당되는지 알려주세요.

【조건 / 환경】
　대상 시리즈
　·CP2E
　·CP1E
　·CP1L
　·CP1H
　·CPM2A
　·CPM1A

【해결책】
　증설한 확장 I/O 유닛이나 확장 유닛의 CH는 이하와 같이 할당합니다.
　·증설한 유닛의 접속 순서에 따라 왼쪽이 작고 오른쪽을 향해 큰 번호
　·CPU 유닛 내장 접점의 다음 CH부터 할당 시작
　·입력/출력 릴레이로 각각 다른 CH에 할당(CPU 유닛의 시리즈에 따라 다릅니다)
　·CPU 유닛의 전원이 켜질 때마다 자동으로 할당

　

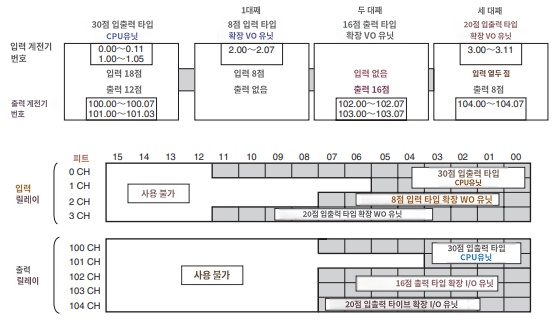

예) CP1E/CP2E 시리즈 CPU 유닛 30점 입출력 타입의 경우

　　CPU 유닛 내장 접점은 입력 릴레이는 0CH~1CH, 출력 릴레이는 100CH~101CH에 고정으로 할당합니다.
　　따라서 확장 I/O/확장 유닛은 접속 순서대로 입력 릴레이는 2CH~, 출력 릴레이는 102CH~에 할당합니다.

각 시리즈의 CPU 유닛, 확장 I/O 유닛 및 확장 유닛이 점유하는 입출력 CH 수에 대해, 자세한 것은 이하의 유저 매뉴얼을 참조해 주세요.

　SYSMAC CP 시리즈 CP2E CPU 유닛 사용자 매뉴얼 소프트웨어편 (SBCA-478□) 6-1장
　SYSMAC CP 시리즈 CP1E CPU 유닛 사용자 매뉴얼 소프트웨어편 (SBCA-355 □) 6-1장
　SYSMAC CP시리즈 CP1L CPU 유닛 사용자 매뉴얼 (SBCA-406□) 　4-2장
　SYSMAC CP시리즈 CP1H CPU 유닛 사용자 매뉴얼 (SBCA-340□) 　4-2장
　SYSMAC CPM2A 사용자 설명서 (SBCB-300 □) 　4-2장
　CPM1A 사용자 설명서 (SCCC-331 □) 　8-1장
(*)매뉴얼 다운로드에는 무료 회원가입, 로그인이 필요합니다.
