핸디 체카 E39-VA에 접속할 수 있는 센서의 조건을 가르쳐 주세요.

이하 2점의 조건을 만족시키는 센서를 접속할 수 있습니다.

　·전원 전압 : DC18V로 작동
　·소비 전류 : 50mA 이하

■ 연결

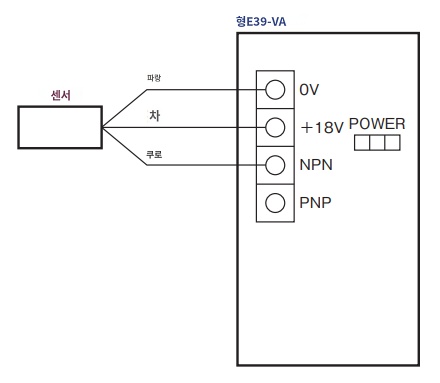

직류 3선식 NPN*1

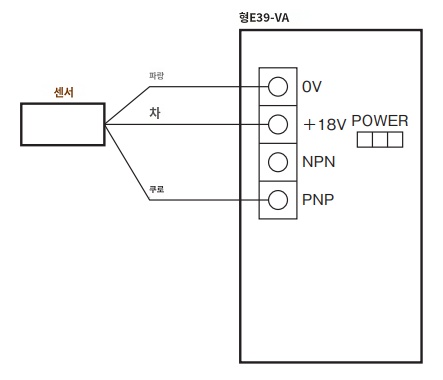

직류 3선식 PNP*1

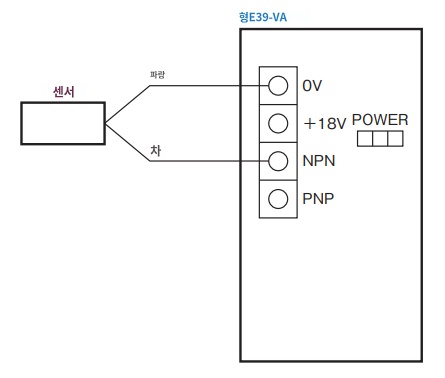

직류 2선식*1

*12012년 6월 이전 상품은 3단자(0V/+18V/IN)가 되며 IN은 NPN 출력의 센서만 접속 가능

■ 연결여부 예

형식례	정격	접속여부

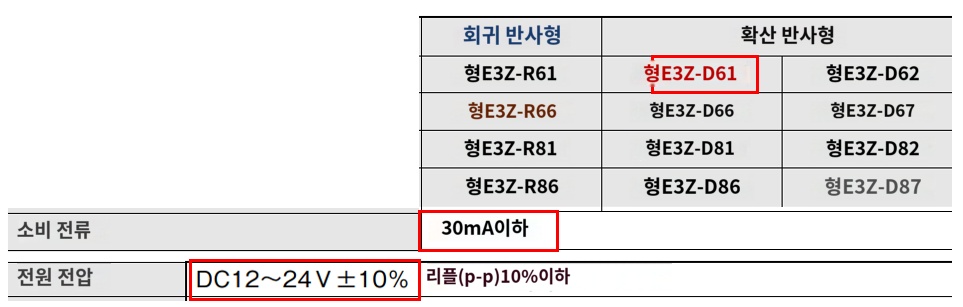

예1 E3Z-D61	·전원 전압 DC12~24V　 ·소비전류 30mA이하	가

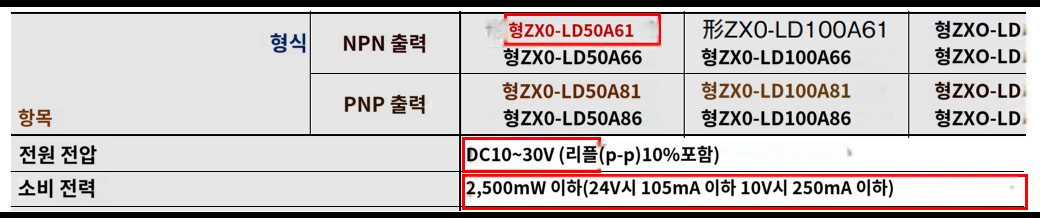

예2 ZX0-LD50A61	·전원 전압 DC10~30V ·소비전류 24V시 105mA 이하, 10V시 250mA 이하 　　　　　　(DC18V시2500mW/18V=약139mA) 　　→소비전류가 50mA 이상이므로 접속 불가	불가
