H7CC-AD에 전압을 입력했지만 카운트하지 않는다.원인과 대처법을 알려주세요.

H7CC-AD에 전압을 입력했지만 카운트하지 않는다.원인과 대처법을 알려주세요.

【질문 상세】

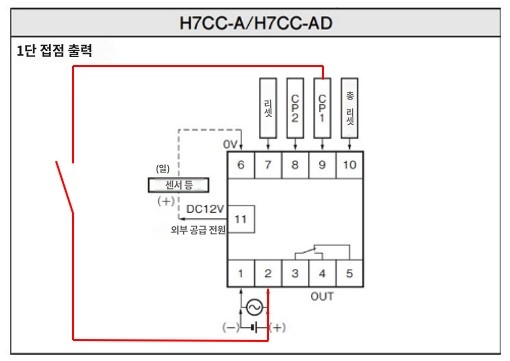

H7CC-AD에서 카운트가 들어가지 않는다.전압 입력으로 2번과 9번에 접속하고 있다.
6번 단자를 연결하지 않으면 카운트하지 않습니까?

【조건 / 환경】
예: H7CX-A4D에서 H7CC-AD로 교환한다.
（その他?象形式：H7CX-AD?H7CX-ASD?H7CX-A4SD?H7CX-AD-N?H7CX-A4D-N?H7CX-ASD-N?H7CX-A4SD-N）

【해결책】

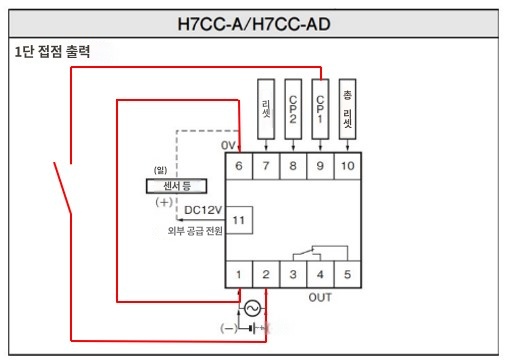

단자 번호 1번과 6번을 단락하십시오.
전압 입력의 경우, NPN/PNP 입력 모드 전환(IMOD)은 PNP로 설정해 주세요. (초기치: NPN)


[원인]

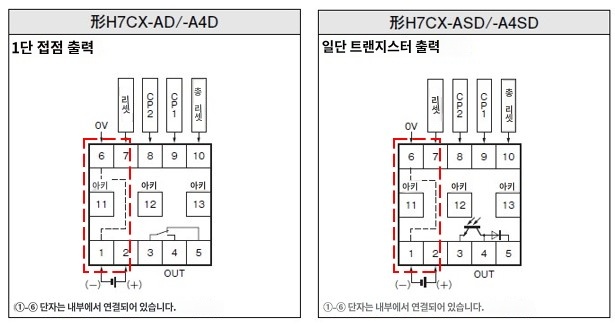

H7CX, H7CX-□-N의 전원전압 DC12-24V 타입(상기 대상 형식)은 1번과 6번이 내부에서 단락되었지만, H7CC는 내부에서 단락되지 않았습니다.


설정 순서는 아래 URL에서 데이터 시트를 참조하십시오.
H7CC 데이터시트
그 외, 카운트 하지 않는 요인은 아래 FAQ도 함께 참조해 주세요.
카운터에 입력을 넣어도 카운트하지 않는다.생각할 수 있는 원인과 대책을 알려주세요.
