CJ1W-AD0□1-V1에서 단선검지가 발생하고 있을 때 어떤 입력접점에서 일어나고 있는지 확인하는 방법을 알려주세요.

CJ1W-AD0□1-V1에서 단선검지가 발생하고 있을 때 어떤 입력접점에서 일어나고 있는지 확인하는 방법을 알려주세요.

■ 대상
?CJ1W-AD081-V1
?CJ1W-AD041-V1

유닛 할당 메모리의 n + 9 CH에서 단선 검지 위치를 확인할 수 있습니다.
(n=2000+10*호기 No(MACH No.))

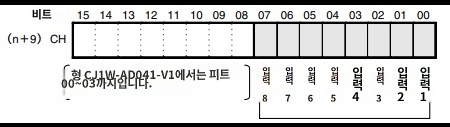

비트와 입력의 대응은 다음과 같습니다.
입력1:00비트
입력 2 : 01 비트
～
입력 8:07 비트


단선 검지는, 이하를 역치로서 동작합니다.

입력 신호 레인지	단선 검지 전압/단선 검지 전류
1～5V	0.3V 미만
4～10mA	1.2mA 미만

이상의 확인 방법은 CJ1W-AD/DA/MAD 유저 매뉴얼 (SBCC-845□) 6-1 장을 봐 주세요.
매뉴얼 다운로드에는 무료 회원가입, 로그인이 필요합니다.
