NB 표시 화면을 PLC 쪽 값으로 전환하는 방법을 알려주세요.

NB 표시 화면을 PLC 쪽 값으로 전환하는 방법을 알려주세요.

NB-Designer의 PLC 제어에서 '화면 변경'을 선택합니다.

아래의 순서로 설정한 PLC 주소의 값에 따라서 NB의 표시 화면이 바뀝니다.

1. NB-Designer 화면 좌측 '프로젝트 라이브러리' 내 '프로젝트 데이터베이스' 아래의 'PLC 제어'를 클릭합니다.
2. PLC 제어 창에서 '추가'를 클릭합니다.

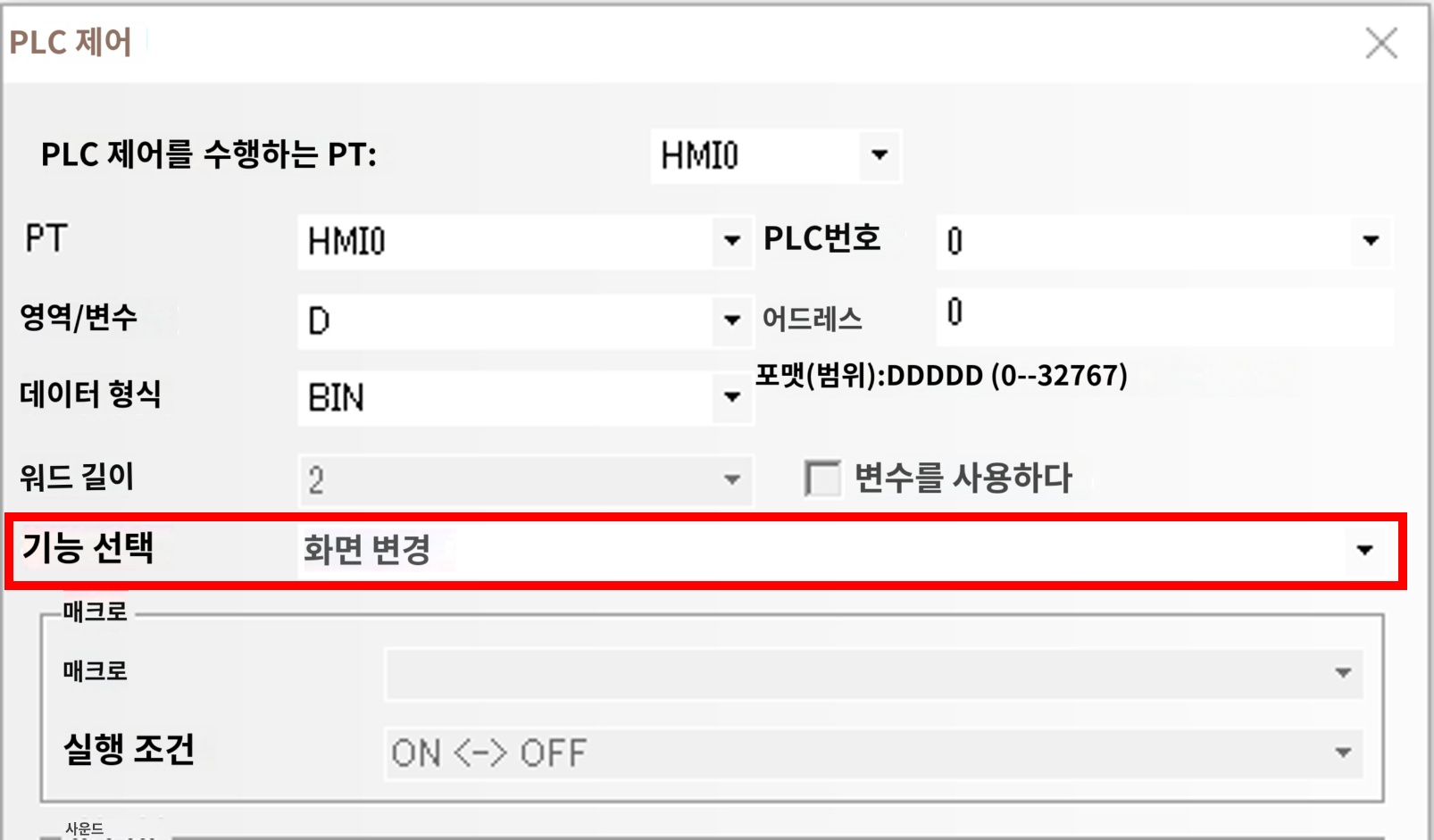

3. PLC 에리어/변수, 주소를 설정합니다.필요에 의해 BIN/BCD의 데이터 형식을 설정합니다.
4. 기능 선택에서 '화면 변경'을 선택합니다.


상기 예에서는 PLC에서 D0=&10을 기록하면 NB의 표시화면이 화면10으로 전환됩니다.

5. OK 를 클릭하여 PLC 제어 창을 닫습니다.

상세의 조작, 그 외의 기능에 대해서는 이하의 메뉴얼을 참조해 주세요.
「NB□Q-TW01B(-V1), NB□(□)W-TW01B(-V1) 프로그래머블 터미널 화면 작성 매뉴얼(SBSA-551) 3-8-5 PLC 제어
