F3SG-SR은 PNP/NPN의 출력 극성을 어떻게 변경합니까?

F3SG-SR은 PNP/NPN의 출력 극성을 어떻게 변경합니까?

F3SG-SR의 전원선(파란/차) 연결처에 따라 출력 극성을 선택할 수 있습니다

■ 전원선 색상
·PNP 출력 : 파랑 → 0V 차 → 24V
·NPN 출력 : 파랑 → 24V 차 → 0V

■ 배선

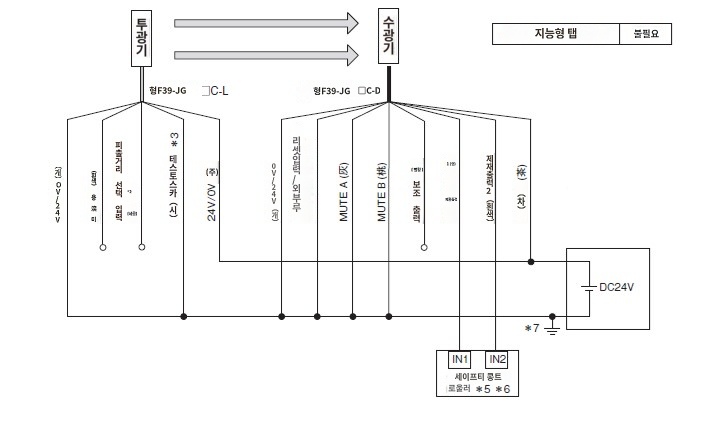

·PNP 출력

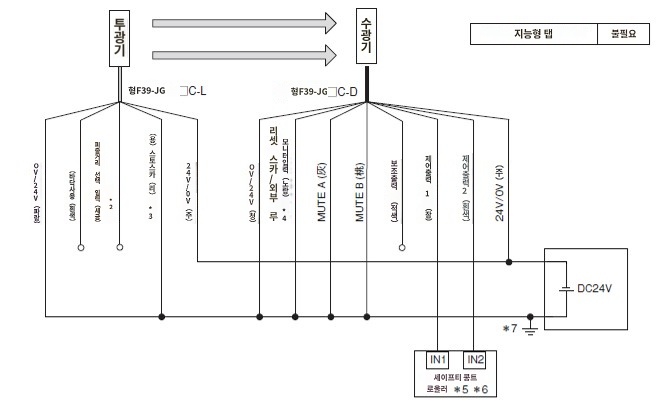

·NPN 출력



※ 직렬 연결 사용 시, 프라이머리 센서(1CH)의 전원선의 접속처에 따라 극성이 결정됩니다.
보조 센서(2CH/3CH)는 출력 극성을 선택할 수 없습니다

참고로 CSM_F3SG-SR/PG 카탈로그(SG8M-086□)에도 기재되어 있습니다.
