세이프티 리미트 스위치 슬로우 액션과 스냅 액션의 이점·사용 구분에 대해 가르쳐 주십시오
- 등록일
- 2025. 12. 17.
세이프티 리미트 스위치 슬로우 액션과 스냅 액션의 이점·사용 구분에 대해 가르쳐 주십시오
슬로우 액션과 스냅 액션의 장점과 단점은 다음과 같습니다.
각 기구의 형식에 대해서는, 아래의 상품 정보에서 해당하는 시리즈를 선택해 참조해 주세요.
| 슬로 액션 | 스냅 액션 | |
| 접점 동작 | 외부(액츄에이터)로부터의 조작 속도에 비례하여 접점이 움직입니다. | 동작 반전용 스프링에 의해 외부(액츄에이터)로부터의 조작 속도에 관계없이 어떤 각도에서 접점이 움직입니다. |
| 메리트 | 접점간 갭이 크기 때문에 스냅 액션과 비교하여 순간 내전압 능력이 높은 방향이 됩니다. | 스프링의 힘으로 접점의 ON/OFF가 순식간에 전환되기 때문에 접점에 생기는 아크의 시간이 짧아 접점 소모가 슬로우 액션과 비교하여 줄어듭니다. |
| 디메리트 | 조작 속도가 느리면 아크를 당기기 쉽고 접점이 마모되기 쉬워지는 경우도 있습니다. | 조작 빈도가 많은 경우, 접점의 전환(스냅·액션)이 추종하지 않는 경우가 있습니다. 그 결과 기계적인 내구성 저하의 원인이 됩니다 |

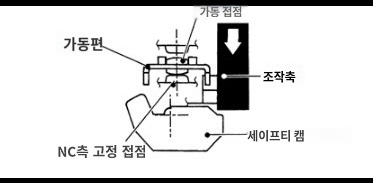

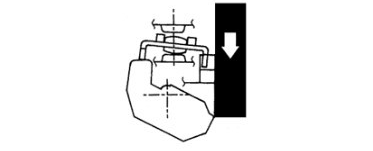

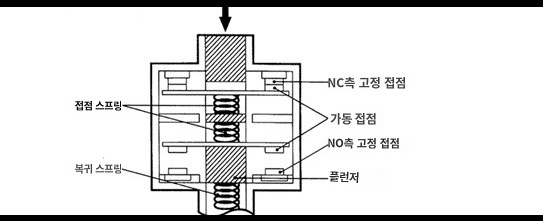

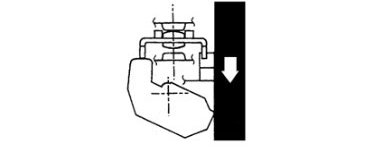

| 구조의 차이 (1NC/1NO 접점의 예) | ● 1NC/1NO 접점(슬로우 액션)의 예 EN60497-5-1의 직접 개로 동작 기구(강제 개리 기구) 인정 NC 접점측만 직접 개로 동작 기구(강제 분리 기구)를 가지고 있습니다. 용착 발생 시 플런저를 밀어 넣어 NC 접점을 분리하고 회로를 차단합니다.  | ●1NC/1NO 접점(스냅 액션)의 예 |
| 관련 FAQ | ■ 슬로우 액션(세이프티 도어 스위치/세이프티 리미트 스위치 용어집) - 제품에 관한 FAQ | 오므론 제어기기 (omron.co.jp ) | ■ 스냅 액션(세이프티 리미트 스위치 용어집) - 제품에 관한 FAQ | 오므론 제어기기 (omron.co.jp ) |
