ZN-A6112□를 AC200V, AC220V, AC240V로 사용하고자 한다.사용할 케이블이나 연결 방법을 알려주세요.

아래의 두 가지 방법이 있습니다.

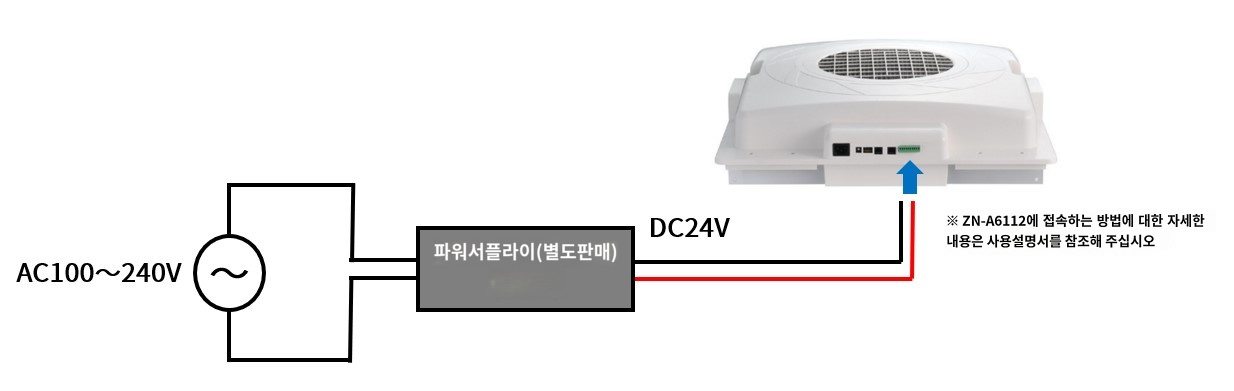

1. 파워 서플라이(스위칭 전원)를 사용하여 AC100~240V → DC24V로 변압기 연결하는 방법

<이미지>

※ ZN-A6112□의 DC24V 소비전류는, 실효치 4.3A이하, 피크전류 8A, 돌입전류 50A입니다.파워 서플라이는 이에 적합한 것을 사용하십시오.
※ ZN-A6112 □로 접속하는 방법에 대한 자세한 내용은 사용설명서 를 보세요.

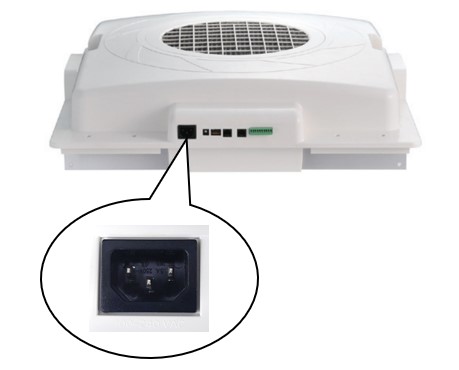

2. 시판 AC 케이블*을 사용하여 AC 인렛에 연결하는 방법

※ 당사에서는 AC200V 등에 대응되는 AC케이블은 준비되어 있지 않습니다.(별도 판매되는 ZN9-AC□□은 AC100V전용입니다.)
AC 인렛 규격 IEC-60320-C13에 준거한 시판 AC 케이블을 사용해 주십시오.
시판품의 일례로서 이하의 상품이 있습니다.
